Beschrijving

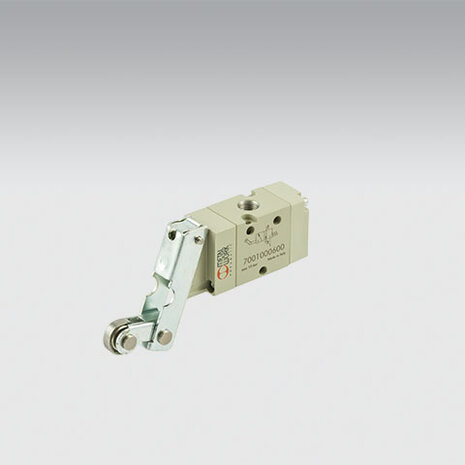

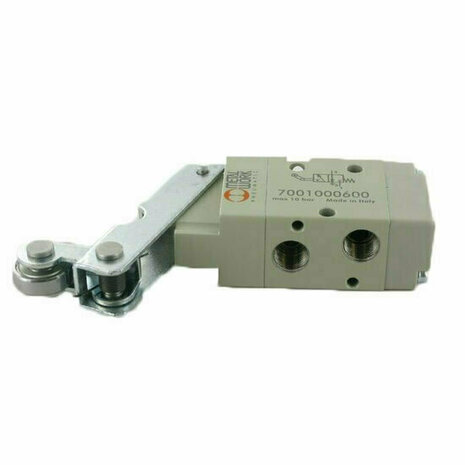

Dit is een Serie 70 ventiel met mechanische bediening bidirectionele nokrol (kniknok) (voorgestuurd), schakelschema 3/2 NC (normaal gesloten), monostabiele uitvoering met veerretour. Aansluiting G1/8. De Serie 70 is een modulair klepensysteem met poppet-constructie (geen smering nodig, ongevoelig voor vervuiling), geschikt voor individuele montage, batterijmontage op meervoudige basis of integratie met de KCV-cilinderbeugel.
Serie 70 3/2 · NC · G1/8 · flow 550 Nl/min · mechanische trip Serie 70 modulair klepensysteem voor industriële pneumatica.
Modulair Serie 70: identieke afmetingen voor handmatige (MAV), mechanische (MEV), pneumatische (PNV) en elektro-pneumatische (SOV) bediening. Volledig uitwisselbaar op gemeenschappelijke meervoudige basis (CSA / CVM) verander van bedieningstype zonder de leiding aan te passen.
Poppet-uitvoering: stootklep-constructie ongevoelig voor vervuiling geen schuifringen, geen smering nodig. Werking vanaf vacuüm bij voorgestuurde varianten.
Technische Specificaties
| Fabrikant | Metal Work |
|---|
| Serie | Serie 70 |
|---|
| Type bediening | Mechanisch bediend |
|---|
| Bedieningsdetail | bidirectionele nokrol (kniknok) |
|---|
| Schakelschema | 3/2 |
|---|
| Stand in rust | Normaal gesloten (NC) |
|---|
| Schakelstabiliteit | Monostabiel (veerretour) |
|---|
| Aanstuuruitvoering | Voorgestuurd (gevoelige bediening, lage actuatiekracht) |
|---|
| Aansluiting | G1/8 (cilindrisch gas) |
|---|
| Werkdrukbereik | vacuüm tot 10 bar (1.0 MPa, 145 psi) |
|---|
| Temperatuurbereik | -10 tot +60 °C (14 tot 140 °F) |
|---|
| Nominale diameter | 5 mm |
|---|
| Conductantie C | 121,43 Nl/min·bar |
|---|
| Kritische verhouding b | 0,32 |
|---|
| Debiet bij 6 bar (ΔP 0,5 bar) | 400 Nl/min |
|---|
| Debiet bij 6 bar (ΔP 1 bar) | 550 Nl/min |
|---|
| Constructie | Poppet (stootklep) geen schuifringen, geen smering |
|---|
| Medium | Gefilterde lucht (zonder smering); indien gesmeerd, smering moet continu zijn |
|---|
| Montagepositie | Vrij |
|---|
| HS-code | 8481.20 |
|---|
Kenmerken & Voordelen
Modulair systeemVolledige Serie 70 lijn handmatig, mechanisch, pneumatisch en elektro-pneumatisch met identieke afmetingen. Vrije keuze van bediening per toepassing.
Poppet-constructieStootklep-uitvoering ongevoelig voor vervuiling geen schuifringen, geen smering nodig. Ondersteunt vacuüm tot 10 bar.
Universele montageIndividuele wandmontage, batterijmontage op meervoudige basis (CSA / CVM / modulair) of directe montage op cilinder via KCV-beugel.
Mechanische tripDirect werkende of voorgestuurde uitvoering geschikt voor eindeloop-detectie, nokken-besturing en mechanische cyclus-sequencing zonder elektriciteit.
Toepassingen
Mechanisch bediende ventielen voor cyclus-sequencing zonder elektriciteit, eindeloop-detectie op transportbanen, nokken-aangedreven besturingen, veiligheidsbeveiligingen en mechanische tellers. Geschikt voor explosieve omgevingen (geen vonken).
Montageadvies
Plaats het ventiel zo dat de bedieningselement (stoter / nokrol / antenne) betrouwbaar door het bewegende deel wordt geactiveerd. Voor unidirectionele rolbediening: let op de aanrijdrichting de rol wijkt in de andere richting uit zonder schakeling. Gebruik een speciale beugel om instelling van de slag te vergemakkelijken.
Deze gevoelige (voorgestuurde) uitvoering vereist slechts geringe actuatiekracht (~6 N bij 6 bar) ideaal voor lichte mechanische trip-mechanismen waar de directe versie te veel kracht zou vragen.
Gebruik gefilterde lucht (50 µm). Smering, indien gebruikt, moet continu zijn. Vermijd installatie in zwaar trillende omgevingen voor bistabiele varianten monteer waar mogelijk niet verticaal.
Accessoires
- Meervoudige basis (CSA / CVM) voor 2 tot 10 ventielen naast elkaar gemeenschappelijke voeding en afblaas.
- Modulaire basis voor mengconfiguraties met scheidingsdiafragma, blindplaat en tussenvoeding.
- KCV-bevestigingsbeugel voor directe montage van het ventiel op een ISO 15552 cilinder.
- Geluiddempers en uitlaatregelaars voor poorten 3 en 5.
