Kogelkranen

Veelgestelde vragen over kogelkranen

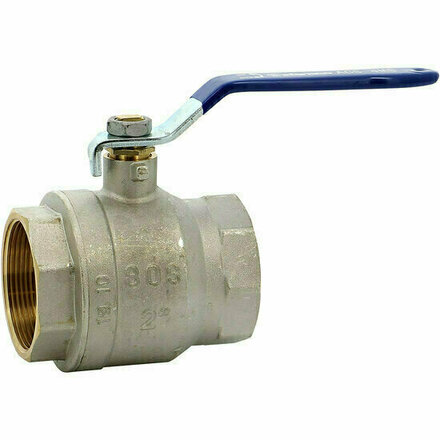

Wat betekent "volle doorlaat" (full bore) bij een kogelkraan?

Bij een kogelkraan met volle doorlaat is de opening in de kogel ongeveer gelijk aan de doorlaat van de aangesloten leiding. Hierdoor blijft de stromingsweerstand laag en is het drukverlies beperkt.

Wat is het verschil tussen een volle doorlaat en een gereduceerde doorlaat?

Bij een volle doorlaat is de boring van de kogel gelijk aan de leidingdiameter. Dit zorgt voor een lage stromingsweerstand. Bij een gereduceerde doorlaat is de boring kleiner. Deze uitvoering is vaak compacter en voordeliger, maar geeft meer stromingsweerstand en drukverlies.

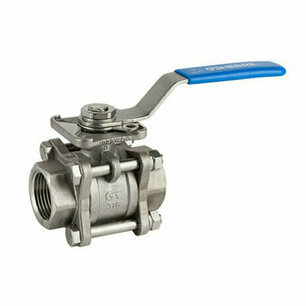

Wanneer kies ik voor een 2-delige of 3-delige kogelkraan?

Een 2-delige kogelkraan is compact en geschikt voor veel standaardtoepassingen. Een 3-delige kogelkraan is praktischer bij installaties waar inspectie of onderhoud belangrijk is. Het middendeel kan vaak worden verwijderd voor controle of vervanging van afdichtingen zonder de volledige kraan uit de leiding te halen.

Hoe kan ik een kogelkraan automatiseren?

Een kogelkraan kan worden geautomatiseerd met een pneumatische actuator of een elektrische aandrijving. Daarvoor is meestal een gestandaardiseerde montageflens nodig, vaak volgens ISO 5211.

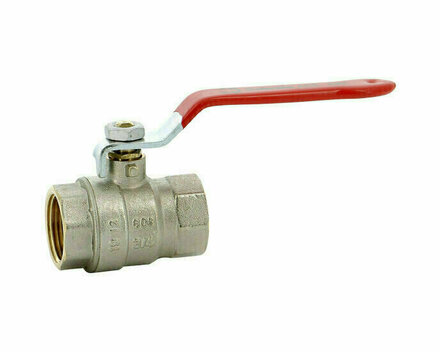

Welke bediening kies ik: handbediend, free shaft, pneumatisch of elektrisch?

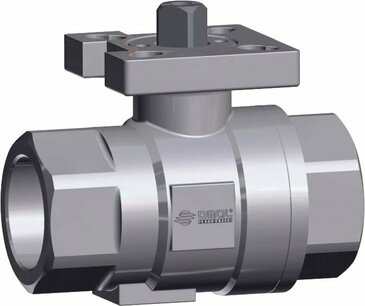

Een handbediende kogelkraan met hendel wordt gebruikt voor handmatig openen en sluiten. Een free shaft-uitvoering, ook wel vrije as genoemd, wordt geleverd zonder hendel en is voorbereid voor montage van een actuator. Voor automatische bediening kiest u een pneumatische actuator op perslucht of een elektrische aandrijving. De keuze hangt af van de gewenste bediening, schakelfrequentie en de manier waarop de kraan in de installatie wordt aangestuurd.

Welke afdichting of zitting heeft een kogelkraan?

Veel kogelkranen zijn voorzien van PTFE-zittingen. PTFE is geschikt voor veel gangbare media en temperaturen. Voor hogere temperaturen, abrasieve media of specifieke toepassingen zijn ook andere zittingmaterialen mogelijk, zoals RPTFE, PEEK of metaal. De zitting bepaalt mede het temperatuur-, druk- en slijtagegedrag van de kogelkraan.

Is een kogelkraan geschikt voor gas?

Voor gastoepassingen zijn daarvoor goedgekeurde kogelkranen nodig, bijvoorbeeld met gaskeur of GASTEC QA. Controleer altijd of de kogelkraan geschikt is voor het betreffende gas, de werkdruk en de geldende eisen. Gebruik voor aardgas, biogas of andere brandbare gassen alleen kogelkranen met de vereiste certificering.

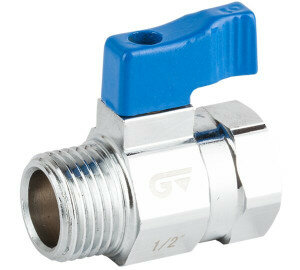

Wat is het verschil tussen binnendraad en buitendraad bij een kogelkraan?

Binnendraad is vrouwelijke draad. Buitendraad is mannelijke draad. De draadaansluiting bepaalt hoe de kogelkraan op de leiding wordt gemonteerd. Veel kogelkranen hebben aan beide zijden binnendraad. Controleer altijd de draadmaat en het draadtype, bijvoorbeeld BSP of NPT.

Hoe onderhoud ik een kogelkraan?

Kogelkranen hebben weinig onderhoud nodig. Bedien de kraan af en toe volledig open en dicht om vastzitten te voorkomen, vooral na langere stilstand. Bij 3-delige kogelkranen kunnen afdichtingen vaak worden vervangen zonder de leiding volledig te demonteren.

Wat is het verschil tussen een 2-weg en 3-weg kogelkraan?

Een 2-weg kogelkraan heeft één inlaat en één uitlaat. Deze wordt gebruikt om een leiding te openen of af te sluiten. Een 3-weg kogelkraan heeft drie aansluitingen en wordt gebruikt om stromen te mengen, te verdelen of om te schakelen tussen twee leidingen.

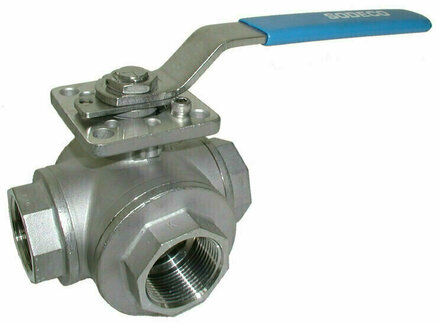

Wat is het verschil tussen een L-poort en T-poort?

Een L-poort verbindt steeds twee aansluitingen met elkaar en wordt gebruikt voor omschakelfuncties. Een T-poort kan meerdere aansluitingen tegelijk verbinden en wordt gebruikt voor mengen of verdelen van media.

Wat is een V-port kogelkraan?

Een V-port kogelkraan heeft een V-vormige opening in de kogel. Daardoor kan het debiet beter worden geregeld dan met een standaard kogelkraan. V-port uitvoeringen worden gebruikt bij regeltoepassingen waarbij gecontroleerde doorstroming belangrijk is.

Kan een kogelkraan worden gebruikt om te regelen?

Een standaard kogelkraan is bedoeld voor volledig open of volledig gesloten gebruik. Voor debietregeling wordt meestal een V-port kogelkraan of een speciale regelafsluiter gebruikt.

Welke drukklasse heb ik nodig?

De benodigde drukklasse hangt af van de maximale werkdruk in de installatie. Controleer de PN-waarde of drukspecificatie van de kogelkraan en houd rekening met de toepassing, temperatuur en het medium.

Wat is een antistatische kogelkraan?

Een antistatische kogelkraan voorkomt opbouw van elektrostatische lading tussen kogel, steel en behuizing. Dit type wordt vaak toegepast bij brandbare media en in ATEX-omgevingen.

Wat betekent een fire-safe kogelkraan?

Een fire-safe kogelkraan is ontworpen om bij brand of zeer hoge temperatuur een minimale afdichting te behouden volgens de opgegeven fire-safe normering.

2-weg: één inlaat en één uitlaat; voor openen of afsluiten van een leiding.

3-weg: drie aansluitingen; voor mengen, verdelen of omschakelen.

L-poort: verbindt twee aansluitingen; voor omschakelen.

T-poort: verbindt meerdere aansluitingen; voor mengen of verdelen.

Pneumatisch bediend: aangedreven door een pneumatische actuator op perslucht.

Elektrisch bediend: aangedreven door een elektrische aandrijving.
