Beschrijving

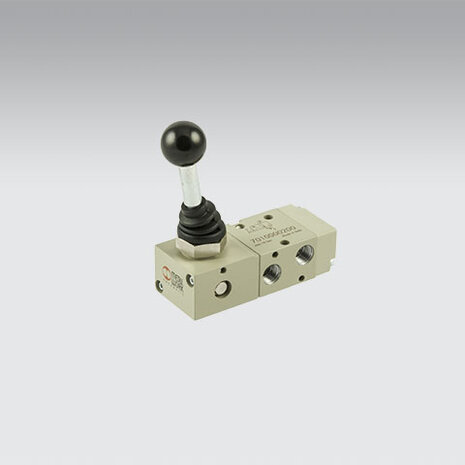

Dit is een Serie 70 ventiel met handmatige bediening 90° hendel (zijwaartse bediening), schakelschema 3/2 NC (normaal gesloten), bistabiele uitvoering (impulsschakeling). Aansluiting G1/4. De Serie 70 is een modulair klepensysteem met poppet-constructie (geen smering nodig, ongevoelig voor vervuiling), geschikt voor individuele montage, batterijmontage op meervoudige basis of integratie met de KCV-cilinderbeugel.
Serie 70 3/2 · NC · G1/4 · flow 1100 Nl/min · handbediening Serie 70 modulair klepensysteem voor industriële pneumatica.
Modulair Serie 70: identieke afmetingen voor handmatige (MAV), mechanische (MEV), pneumatische (PNV) en elektro-pneumatische (SOV) bediening. Volledig uitwisselbaar op gemeenschappelijke meervoudige basis (CSA / CVM) verander van bedieningstype zonder de leiding aan te passen.
Poppet-uitvoering: stootklep-constructie ongevoelig voor vervuiling geen schuifringen, geen smering nodig. Werking vanaf vacuüm bij voorgestuurde varianten.
Technische Specificaties
| Fabrikant | Metal Work |
|---|
| Serie | Serie 70 |
|---|
| Type bediening | Handmatig bediend |
|---|
| Bedieningsdetail | 90° hendel (zijwaartse bediening) |
|---|
| Schakelschema | 3/2 |
|---|
| Stand in rust | Normaal gesloten (NC) |
|---|
| Schakelstabiliteit | Bistabiel (impulsschakeling) |
|---|
| Aansluiting | G1/4 (cilindrisch gas) |
|---|
| Werkdrukbereik | 1 tot 10 bar (0.1 tot 1.0 MPa, 14.5 tot 145 psi) |
|---|
| Temperatuurbereik | -10 tot +60 °C (14 tot 140 °F) |
|---|
| Nominale diameter | 7.5 mm |
|---|
| Conductantie C | 264,26 Nl/min·bar |
|---|
| Kritische verhouding b | 0,27 |
|---|
| Debiet bij 6 bar (ΔP 0,5 bar) | 750 Nl/min |
|---|
| Debiet bij 6 bar (ΔP 1 bar) | 1100 Nl/min |
|---|
| Constructie | Poppet (stootklep) geen schuifringen, geen smering |
|---|
| Medium | Gefilterde lucht (zonder smering); indien gesmeerd, smering moet continu zijn |
|---|
| Montagepositie | Vrij |
|---|
| HS-code | 8481.20 |
|---|
Kenmerken & Voordelen
Modulair systeemVolledige Serie 70 lijn handmatig, mechanisch, pneumatisch en elektro-pneumatisch met identieke afmetingen. Vrije keuze van bediening per toepassing.
Poppet-constructieStootklep-uitvoering ongevoelig voor vervuiling geen schuifringen, geen smering nodig. Ondersteunt vacuüm tot 10 bar.
Universele montageIndividuele wandmontage, batterijmontage op meervoudige basis (CSA / CVM / modulair) of directe montage op cilinder via KCV-beugel.
Robuuste handbedieningIndustriële uitvoering met metalen hendel bistabiele varianten blijven in elke geselecteerde positie zonder kracht uit te oefenen.
Toepassingen
Handbediende ventielen voor onderhouds- en service-functies, noodontluchting, hoofdluchtafsluiting, batchproces-bediening en machineconfiguratie. Bistabiele uitvoeringen worden gebruikt waar een gekozen positie zonder verdere actie behouden moet blijven (luchttoevoer aan/uit, modus-omschakeling).
Montageadvies
Bevestig het ventiel met M3 schroeven (aandraaimoment 0,8 Nm) of monteer op meervoudige basis. Sluit poort 1 aan op gefilterde luchttoevoer (min. 2,5 bar voor monostabiel, 1 bar voor bistabiel). Voor 5/3 met open centra: sluit poort 1 niet rechtstreeks aan op een drukbron met groot reservoir gebruik een drukregelaar voor stabiele werking.
Gebruik gefilterde lucht (50 µm). Smering, indien gebruikt, moet continu zijn. Vermijd installatie in zwaar trillende omgevingen voor bistabiele varianten monteer waar mogelijk niet verticaal.
Accessoires
- Meervoudige basis (CSA / CVM) voor 2 tot 10 ventielen naast elkaar gemeenschappelijke voeding en afblaas.
- Modulaire basis voor mengconfiguraties met scheidingsdiafragma, blindplaat en tussenvoeding.
- KCV-bevestigingsbeugel voor directe montage van het ventiel op een ISO 15552 cilinder.
- Geluiddempers en uitlaatregelaars voor poorten 3 en 5.
- Paneelbedieningen: drukknoppen, draai- en sleutelschakelaars (bij BRE-paneelvarianten).
