Beschrijving

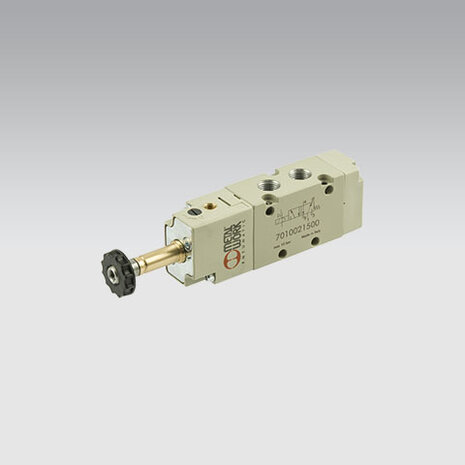

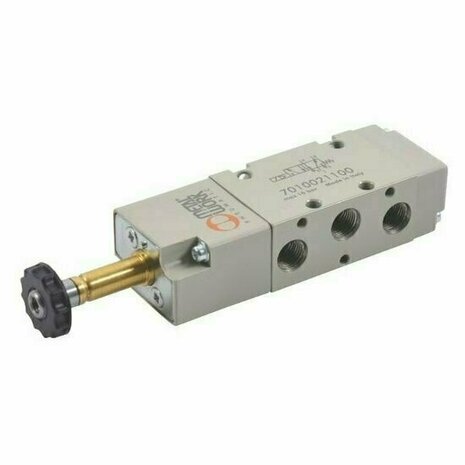

Dit is een Serie 70 ventiel met magneetbediening (direct werkend), schakelschema 5/2, monostabiele uitvoering met veerretour. Aansluiting G1/4. De Serie 70 is een modulair klepensysteem met poppet-constructie (geen smering nodig, ongevoelig voor vervuiling), geschikt voor individuele montage, batterijmontage op meervoudige basis of integratie met de KCV-cilinderbeugel.
Serie 70 5/2 · G1/4 · flow 1100 Nl/min · 12-24 VDC / 24-110-220 VAC · IP65 · F155 · 100% ED Serie 70 modulair klepensysteem voor industriële pneumatica.
Modulair Serie 70: identieke afmetingen voor handmatige (MAV), mechanische (MEV), pneumatische (PNV) en elektro-pneumatische (SOV) bediening. Volledig uitwisselbaar op gemeenschappelijke meervoudige basis (CSA / CVM) verander van bedieningstype zonder de leiding aan te passen.
Poppet-uitvoering: stootklep-constructie ongevoelig voor vervuiling geen schuifringen, geen smering nodig. Werking vanaf vacuüm bij voorgestuurde varianten.
Spoelen en connectoren: standaard 22 mm zijde, Ø 8 mm boring 12/24 VDC of 24/110/220 VAC. Connector DIN 43650 vorm B-IND. ATEX-versies (II 3GD) beschikbaar. F155 isolatieklasse, 100% ED.
Technische Specificaties
| Fabrikant | Metal Work |
|---|
| Serie | Serie 70 |
|---|
| Type bediening | Elektro-pneumatisch bediend (magneetventiel) |
|---|
| Schakelschema | 5/2 |
|---|
| Schakelstabiliteit | Monostabiel (veerretour) |
|---|
| Aanstuuruitvoering | Direct (SOS/SOB) minimum 2,5 bar werkdruk |
|---|
| Aansluiting | G1/4 (cilindrisch gas) |
|---|
| Werkdrukbereik | 2,5 tot 10 bar (0.25 tot 1.0 MPa, 36 tot 145 psi) |
|---|
| Min. stuurdruk | 2,5 bar (0.25 MPa, 36 psi) |
|---|
| Temperatuurbereik | -10 tot +60 °C (14 tot 140 °F) |
|---|
| Nominale diameter | 7.5 mm |
|---|
| Conductantie C | 264,26 Nl/min·bar |
|---|
| Kritische verhouding b | 0,27 |
|---|
| Debiet bij 6 bar (ΔP 0,5 bar) | 750 Nl/min |
|---|
| Debiet bij 6 bar (ΔP 1 bar) | 1100 Nl/min |
|---|
| Spanning | 12 / 24 VDC of 24 / 110 / 220 VAC 50-60 Hz |
|---|
| Vermogen | 2 W (DC) / 3,5 VA (AC) |
|---|
| Spanningstolerantie | -10% tot +15% |
|---|
| Inschakelduur | 100% ED |
|---|
| Isolatieklasse | F155 |
|---|
| Beschermingsgraad | IP65 (met connector) |
|---|
| Spoelaansluiting | DIN 43650 vorm B-IND (zijde 22 mm, boring Ø 8 mm) |
|---|
| Handbediening | Bistabiel (vergrendelde noodbediening) |
|---|
| Constructie | Poppet (stootklep) geen schuifringen, geen smering |
|---|
| Medium | Gefilterde lucht (zonder smering); indien gesmeerd, smering moet continu zijn |
|---|
| Montagepositie | Vrij |
|---|
| HS-code | 8481.20 |
|---|
Kenmerken & Voordelen
Modulair systeemVolledige Serie 70 lijn handmatig, mechanisch, pneumatisch en elektro-pneumatisch met identieke afmetingen. Vrije keuze van bediening per toepassing.
Poppet-constructieStootklep-uitvoering ongevoelig voor vervuiling geen schuifringen, geen smering nodig. Ondersteunt vacuüm tot 10 bar.
Universele montageIndividuele wandmontage, batterijmontage op meervoudige basis (CSA / CVM / modulair) of directe montage op cilinder via KCV-beugel.
Elektrische aansturing12 / 24 VDC of 24 / 110 / 220 VAC 50/60 Hz F155 isolatieklasse, 100% ED inschakelduur. Spoel met DIN 43650 vorm B-IND aansluiting.
Toepassingen
Algemene industriële automatisering pneumatische cilinder-aansturing, klem- en schuifoperaties, pers-cycli, verpakkingsmachines, transport- en handlingsystemen. PLC-aangestuurd via standaard 24 VDC of AC. Voorgestuurde uitvoering (SES/SEB) geschikt voor vacuüm-applicaties.
Montageadvies
Monteer het ventiel op een meervoudige basis (CSA / CVM voor 1/4) of individueel (M3 schroeven, aandraaimoment 0,8 Nm). Plaats de spoel op de pilot, draai de wartel met max. 1 Nm aan. De handbediening is bistabiel gebruik een schroevendraaier of munt om te activeren bij stroomuitval; reset door de bedieningsknop terug te draaien.
Gebruik gefilterde lucht (50 µm). Smering, indien gebruikt, moet continu zijn. Vermijd installatie in zwaar trillende omgevingen voor bistabiele varianten monteer waar mogelijk niet verticaal.
Accessoires
- Spoel 22 mm zijde, Ø 8 mm boring (12/24 VDC of 24/110/220 VAC) meegeleverd of los verkrijgbaar.
- Connector DIN 43650 vorm B-IND standaard, met LED of LED+VDR varianten voor 24/110/220 V.
- ATEX-uitvoeringen beschikbaar (II 3GD).
- Meervoudige basis (CSA / CVM) voor 2 tot 10 ventielen naast elkaar gemeenschappelijke voeding en afblaas.
- Modulaire basis voor mengconfiguraties met scheidingsdiafragma, blindplaat en tussenvoeding.
- KCV-bevestigingsbeugel voor directe montage van het ventiel op een ISO 15552 cilinder.
- Geluiddempers en uitlaatregelaars voor poorten 3 en 5.
