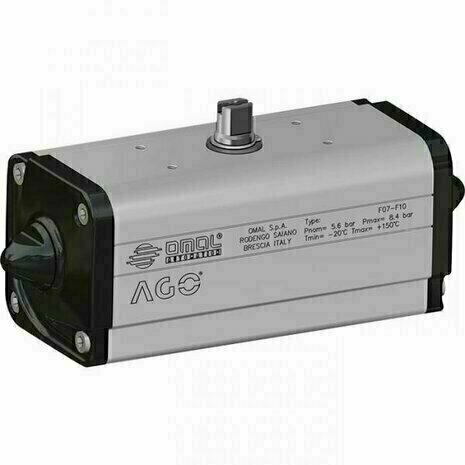

Dubbelwerkende draaicilinder DAN0015412S
Double acting pneumatic actuator DAN0015412S
Technische Data
Draaimoment van 8Nm t/m 8000Nm
Montageflens volgens EN ISO 5211
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25
Draai van 90°
Draaimoment is afhankelijk van stuurdruk.
ATEX versies zijn in overeenstemming met directive 2014/34/EU. | Technical Features
Torque from 8 Nm to 8000 Nm.
Mounting flange according to EN ISO 5211
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25.
Rotation angle 90°
Torque: directly proportional to the air supply (see table).
ATEX version in conformity with directive 2014/34/EU. |
Werk omstandigheden
Temperatuur van 0°C tot + 80°C (droge lucht -20°C)
(Speciale versie: -20°C/+150°C en -50°C/+60°C)
Stuurdruk: 5,6 bar - max. 8,4 bar
Stuur medium: Perslucht
|
Working Condition
Temperature: from 0°C to +80°C (dry air -20°C)
(Special versions: -20°C +150°C and -50°C +60°)
Air supply: 5,6 bar; maximum 8,4 bar.
Operating media: compressed air
|
| Code | DAN0015412S |
| Spare seals | KGGI0012 |
| Size | DAN15 |
| ISO | F04 |
| A | 159,1 |
| B | 11 |
| C x depth | M5x8 |
| D x depth | - |
| E | 42 |
| F | - |
| G | 10 |
| H | 26,8 |
| I | 8 |
| L | 72,2 |
| M | 28 |
| N | 44,2 |
| O | 13,2 |
| P | 24,2 |
| Q | 28 |
| R | 9,2 |
| S | 20 |
| T | 52,2 |
| W (gas) | 1/8” |
| Ch | 13 |
| Weight (Kg) | 0,75 |
| Air (dm3/cycle) | 0,08 |
Van maten groter dan DAN15, NAMUR-interface voor magneetventiel is al geïntegreerd. Geen extra plaat nodig.
Scotch yoke met rollende wrijving(transformeren van rotatiebeweging inlineaire beweging met zuiger en aszonder tanden / tandwielen)
DAN0015412S Dubbelwerkende draaicilinder
