Productnummer: W0950322020
EAN: 8024986007329

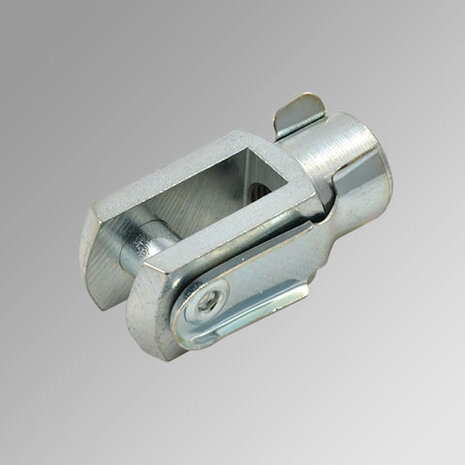

W0950322020 - Metal Work gaffelkop model GK-M - zuigerstangdraad M10x1.25 - voor cilinder Ø 25 / Ø 32 mmDe Metal Work is een gaffel-stangkop (model GK-M) met een mannelijke draad M10x1.25, voor montage op de zuigerstang van een pneumatische cilinder binnen het bereik Ø 25 / Ø 32 mm. Een gaffelkop voorziet in een scharnierpunt aan het einde van de zuigerstang: de gaffel-uiteinden hebben een doorlopende boring met een bijgeleverde scharnierpen, waarmee een externe lastdrager scharnierend wordt gekoppeld.Een gaffel is bij uitstek geschikt voor lineaire belastingen die in één vlak zwaaien - typisch in combinatie met een achterscharnier-set (BA + BC) op de cilinderkop. Bij echte 3D-bewegingen of sterke uit-positionering is een kogelstangkop (GA-M) een betere keuze.Belangrijkste eigenschappenMannelijke draad M10x1.25Past direct op de standaard ISO 6432 / ISO 6431 zuigerstang-draad voor de aangegeven boring-range. Borg met een contramoer (Metal Work 0950xxx011).Vlakke scharnier-vrijheidEen vlakke scharnier (1-vrijheidsgraad) - corrigeert positie-afwijkingen in één vlak. Voor 3D-vrijheid kies kogelstangkop GA-M.Materiaal: verzinkt staalVerzinkt staal - algemeen industrieel gebruik, droge en gematigd vochtige omgevingen.Inclusief scharnierpenGeleverd met de scharnier-pen en borgringen - geen apart aankoop nodig. Pen-diameter genormaliseerd voor pas-tolerantie.SpecificatiesTypeGaffel-stangkop / clevis fork model GK-MDraadM10x1.25 mannelijk (male)Geschikt voor cilindersØ 25 / Ø 32 mmMateriaalverzinkt staal (zinc-plated steel)Inhoud verpakkinggaffelkop + scharnierpen + 2× borgringVrijheidsgraden1 - scharnierend in één vlakNormISO 8140 (gaffelkop) / ISO 6432 / ISO 6431 (cilinder-interface)FabrikantMetal Work S.p.A.HS-code8412.90SchroefdraadM10x1,25Gewicht93,525 gToepassingenTypische toepassingen:Scharnierende heforganen en kantelmechanismenHefbomen, klepbedieningen, deurslotenPneumatische trek-/duwtoepassingen waar last licht uit-as kan komenCombinatie met cilinder op BA + BC scharnier - beide kanten flexibelPneumatische klempunten op machineombouw met paneel-rotatieMontageadviesMontage op zuigerstang. Schroef de gaffelkop op de mannelijke draad van de zuigerstang. Stel de eindpositie nauwkeurig af door de gaffel iets verder of minder ver in te schroeven. Borg met een contramoer (Metal Work 0950xxx011 - M10x1.25 contramoer).Pen-bevestiging. Steek de bijgeleverde scharnier-pen door de externe last-houder en de twee gaffel-uiteinden. Borg de pen met de twee meegeleverde borgringen aan beide zijden.Uitlijnings-tip. Combineer altijd met een scharnier-bevestiging op de cilinderkop (BA + BC). Een rigide cilinderbevestiging in combinatie met een GK-M op de stang introduceert zij-belasting bij elke slag-extreem en versnelt slijtage van de pakkingen.Norm-conformiteit. Conform ISO 8140 (gaffelkop-afmetingen) en ISO 6432 / ISO 6431 (cilinder-interface). Zink-coating conform ISO 4042; REACH/RoHS-conform.Vragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774W0950322020 - ProductdocumentatiePDFMetal Work catalogus 2026 1Officiele documentatie van fabrikantDOWNLOAD PDF
De Metal Work is een gaffel-stangkop (model GK-M) met een mannelijke draad M10x1.25, voor montage op de zuigerstang van een pneumatische cilinder binnen het bereik Ø 25 / Ø 32 mm. Een gaffelkop voorziet in een scharnierpunt aan het einde van de zuigerstang: de gaffel-uiteinden hebben een doorlopende boring met een bijgeleverde scharnierpen, waarmee een externe lastdrager scharnierend wordt gekoppeld.
Een gaffel is bij uitstek geschikt voor lineaire belastingen die in één vlak zwaaien - typisch in combinatie met een achterscharnier-set (BA + BC) op de cilinderkop. Bij echte 3D-bewegingen of sterke uit-positionering is een kogelstangkop (GA-M) een betere keuze.
Past direct op de standaard ISO 6432 / ISO 6431 zuigerstang-draad voor de aangegeven boring-range. Borg met een contramoer (Metal Work 0950xxx011).
Een vlakke scharnier (1-vrijheidsgraad) - corrigeert positie-afwijkingen in één vlak. Voor 3D-vrijheid kies kogelstangkop GA-M.
Verzinkt staal - algemeen industrieel gebruik, droge en gematigd vochtige omgevingen.
Geleverd met de scharnier-pen en borgringen - geen apart aankoop nodig. Pen-diameter genormaliseerd voor pas-tolerantie.
Montage op zuigerstang. Schroef de gaffelkop op de mannelijke draad van de zuigerstang. Stel de eindpositie nauwkeurig af door de gaffel iets verder of minder ver in te schroeven. Borg met een contramoer (Metal Work 0950xxx011 - M10x1.25 contramoer).
Pen-bevestiging. Steek de bijgeleverde scharnier-pen door de externe last-houder en de twee gaffel-uiteinden. Borg de pen met de twee meegeleverde borgringen aan beide zijden.
Uitlijnings-tip. Combineer altijd met een scharnier-bevestiging op de cilinderkop (BA + BC). Een rigide cilinderbevestiging in combinatie met een GK-M op de stang introduceert zij-belasting bij elke slag-extreem en versnelt slijtage van de pakkingen.
