DAN0015412S Dubbelwerkende draaicilinder

Name: DAN0015412S Dubbelwerkende draaicilinder
Brand: Omal
Price: 141.04 EUR
Availability: InStock

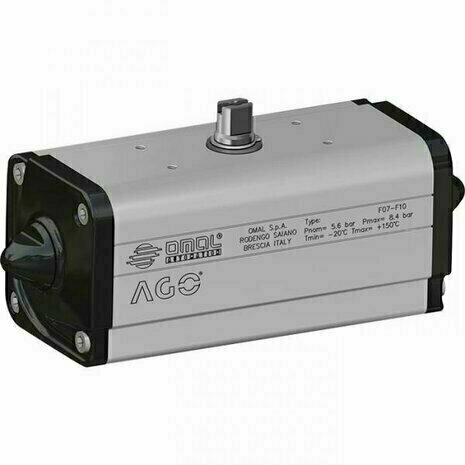

Omal pneumatic actuator DA

€ 116,56 excl. btw

€ 141,04 incl. btw

Bestellen

Productnummer: DAN0015412S

Verzendkosten € 15,00

Standaard levertijd Levertijd

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)! 30 jaar productkennis Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

Dubbelwerkende draaicilinder DAN0015412S
Double acting pneumatic actuator DAN0015412S

Technische Data Draaimoment van 8Nm t/m 8000Nm Montageflens volgens EN ISO 5211 F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25 Draai van 90° Draaimoment is afhankelijk van stuurdruk. ATEX versies zijn in overeenstemming met directive 2014/34/EU.	Technical Features Torque from 8 Nm to 8000 Nm. Mounting flange according to EN ISO 5211 F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25. Rotation angle 90° Torque: directly proportional to the air supply (see table). ATEX version in conformity with directive 2014/34/EU.
Werk omstandigheden Temperatuur van 0°C tot + 80°C (droge lucht -20°C) (Speciale versie: -20°C/+150°C en -50°C/+60°C) Stuurdruk: 5,6 bar - max. 8,4 bar Stuur medium: Perslucht	Working Condition Temperature: from 0°C to +80°C (dry air -20°C) (Special versions: -20°C +150°C and -50°C +60°) Air supply: 5,6 bar; maximum 8,4 bar. Operating media: compressed air

Code	DAN0015412S
Spare seals	KGGI0012
Size	DAN15
ISO	F04
A	159,1
B	11
C x depth	M5x8
D x depth	-
E	42
F	-
G	10
H	26,8
I	8
L	72,2
M	28
N	44,2
O	13,2
P	24,2
Q	28
R	9,2
S	20
T	52,2
W (gas)	1/8”
Ch	13
Weight (Kg)	0,75
Air (dm3/cycle)	0,08

Van maten groter dan DAN15, NAMUR-interface voor magneetventiel is al geïntegreerd. Geen extra plaat nodig.
Scotch yoke met rollende wrijving(transformeren van rotatiebeweging inlineaire beweging met zuiger en aszonder tanden / tandwielen)
