Productnummer: 022100019*

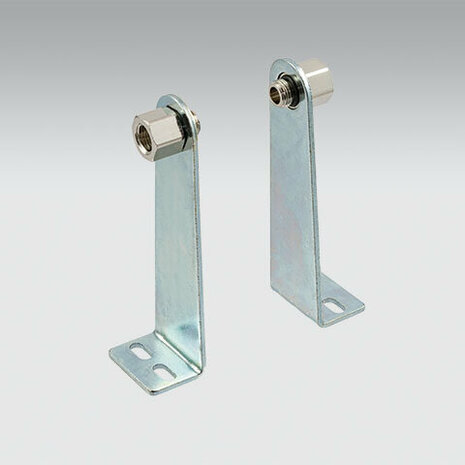

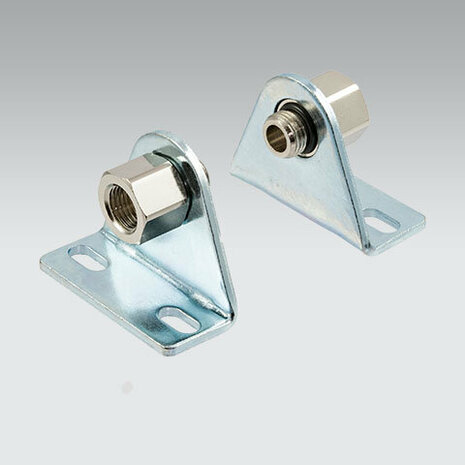

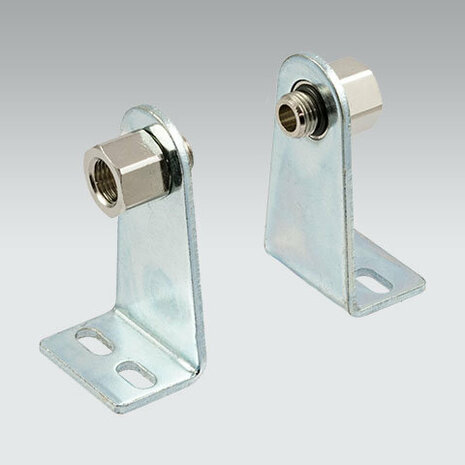

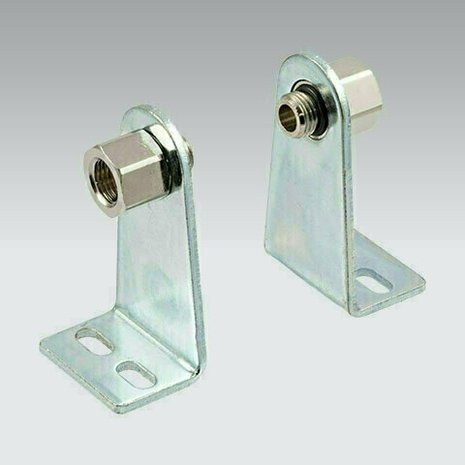

De Metal Work CSA-18-set bestaat uit drie verschillende lengtes bevestigings-/montagebeugels voor de modulaire Serie 70 voedingsstrips en ventielbatterijen met poort-aansluiting G1/8. Met deze beugels bevestig je de voedingsstrip op een DIN-rail of direct op een machine-frame, met de benodigde montage-hoogte boven de werkbank.
De set bevat:
De keuze van H-hoogte hangt af van de inbouwruimte boven de DIN-rail en de hoogte van de aangesloten ventielen een hogere beugel geeft meer werkruimte voor leiding-aansluitingen, een korte beugel past in compacte schakelkasten.
H = 30 / 60 / 120 mm voor verschillende inbouw-scenario's. Standaard H120 voor open machine-builds, H60 voor compacte panelen, H30 voor extreem ruim-beperkte schakelkasten.
Specifiek voor CSA-18 voedingsstrips (0221000200-700 voor 1/8" of 0222000200-700 voor 1/4"). Past de moduulvelden van de Serie 70 ventielbatterij.
Verzinkte stalen beugels voldoende corrosiebescherming voor industriële droge omgevingen. Voor agressieve atmosfeer: vraag RVS-uitvoering op.
Schroef-bevestiging beugels passen op standaard DIN-rail of direct op machine-frame met M-bouten.
Welke H-hoogte kiezen?
Montage op DIN-rail. Klem de gekozen beugels op de DIN-rail. Zorg dat de beugel-paar in lijn ligt en op de juiste hartafstand voor de voedingsstrip lengte.
Montage op machine-frame. Boor M5 of M6-gaten in het frame conform de maatvoering uit het Metal Work leaflet. Gebruik de aanbevolen torque voor de bouten.
Voedingsstrip plaatsen. Plaats de strip op de beugels en bevestig met de meegeleverde schroeven. Lijn de poort-aansluitingen uit met de leidingroute.
