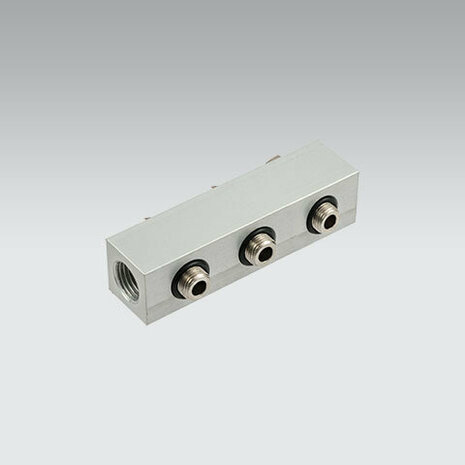

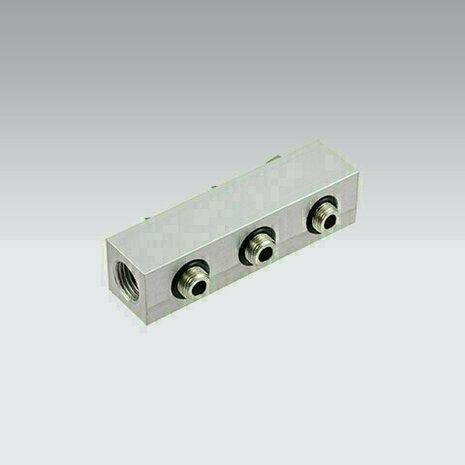

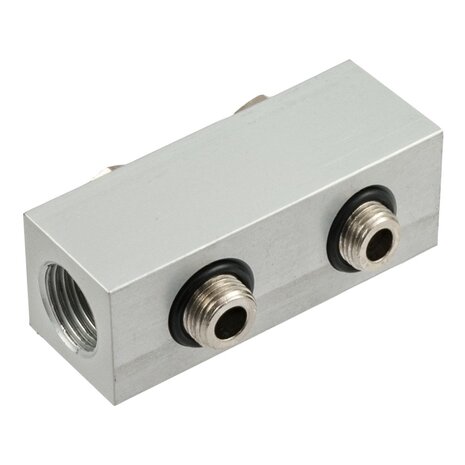

De Metal Work CSA-18 voedingsstrips zijn modulaire ventiel-onderbouwen voor Serie 70 ventielen met aansluiting G1/8. Een voedingsstrip distribueert de inkomende perslucht over meerdere ventielen op één gemeenschappelijke voedings-rail, waardoor je een compacte ventielbatterij kunt bouwen.
De serie omvat zes lengte-varianten:
- 0221000200 strip 2 posities
- 0221000300 strip 3 posities
- 0221000400 strip 4 posities
- 0221000500 strip 5 posities
- 0221000600 strip 6 posities
- 0221000700 strip 7 posities
Elke positie accepteert één Serie 70 ventiel met G1/8-aansluiting. De strip heeft één centrale inlaatpoort (1) en gemeenschappelijke uitlaatpoorten (3, 5) werkpoorten 2 en 4 komen direct uit elke ventiel-positie. Banjobouten zijn meestal meegeleverd voor de IN/OUT-verbindingen.
Belangrijkste eigenschappen
Modulair 2-7 positiesKies de strip-lengte op basis van het aantal ventielen in je batterij. Geen ongebruikte posities minimale kostprijs en minimale ruimte.
Gemeenschappelijke voedingEén centrale inlaat voorziet alle ventielen van perslucht minimale leiding-verbruik, eenduidige drukverdeling.
G1/8-aansluitingStandaard 1/8" parallel BSPP past op alle Serie 70 1/8"-ventielen. Voor 1/4"-ventielen: gebruik CSA-14 voedingsstrip (serie 0222).
Banjobouten meegeleverdStandaard banjobout-set voor IN/OUT verbindingen geen extra fittings nodig voor leiding-aansluiting.
Specificaties
| TypeType | Voedingsstrip CSA-18 Serie 70 |
|---|
| AansluitingPort size | G1/8 parallel (BSPP, ISO 228-1) voeding (1) en uitlaten (3, 5) |
|---|
| Geschikt voorCompatible with | Metal Work Serie 70 ventielen met G1/8-aansluiting |
|---|
| Aantal positiesNumber of positions | 2 / 3 / 4 / 5 / 6 / 7 (varianten 0221000200 t/m 0221000700) |
|---|
| WerkdrukWorking pressure | tot 10 bar (1.0 MPa, 145 psi) |
|---|
| WerktemperatuurOperating temperature | 10 °C tot +60 °C (+14 °F tot +140 °F) |
|---|
| MediumMedium | gefilterde perslucht (? 50 µm), droog of licht-gesmeerd |
|---|
| MateriaalMaterial | geëloxeerd aluminium body + NBR-O-ringen + messing banjobouten |
|---|
| BevestigingMounting | via beugel-set CSA-18 (MPN 0221000190/191/192 H = 120/60/30 mm) |
|---|
| VerpakkingPackaging | 1 strip + bijbehorende banjobouten (afhankelijk van positie-aantal) |
|---|
| FabrikantManufacturer | Metal Work S.p.A. |
|---|
| HS-codeCustoms HS code | 8481.90 |
|---|
Toepassingen
Typische toepassingen:- Modulaire ventielbatterijen in productielijnen meer dan 1 ventiel op één plek
- Compacte schakelkasten met meerdere stuurfuncties
- Pneumatiek-paneel met centrale luchttoevoer en gedistribueerde stuurpoorten
- Vervanging van losse ventiel-installaties door één gestroomlijnde batterij
- Service-magazijn voor onderhoud van bestaande Serie 70 batterijen
Variantkeuze
Welke strip-lengte kiezen?
- Aantal ventielen in batterij + 0 reserves = positie-aantal
- Voor toekomstige uitbreiding: kies 1-2 posities meer dan nu nodig (extra positie kan eenvoudig worden opgevuld met een PNV/SOV blanker of een extra ventiel)
- Maximaal 7 posities per strip voor grotere batterijen: gebruik twee aaneengeschakelde strips of stap over op de Serie 70 manifold-modules
Montage en gebruik
Strip plaatsen. Bevestig de gekozen beugel-set (zie boven) op de DIN-rail of het machine-frame. Plaats de strip op de beugels en draai de bevestigings-schroeven aan op aanbevolen torque.
Ventielen plaatsen. Plaats de Serie 70 ventielen op de strip-posities en bevestig met de meegeleverde schroeven. Onbenutte posities sluiten met een blanker (PNV/SOV-blank).
Leidingen aansluiten. Sluit de inkomende voedingsleiding aan op de centrale inlaat (1) van de strip. Sluit een gemeenschappelijke uitlaatleiding aan op de uitlaten (3, 5) of plaats geluiddempers (W097053xx-17 SCQ of Z40700xxxx SEP) direct op de uitlaten voor stille bedrijfsvoering.
Compatibiliteit en normen. Aansluitdraad volgens ISO 228-1 (parallelle pijpdraad, BSPP). Compatibel met alle Metal Work Serie 70 ventielen met 1/8" port-grootte. Geëloxeerd aluminium voldoet aan REACH/RoHS-eisen.
