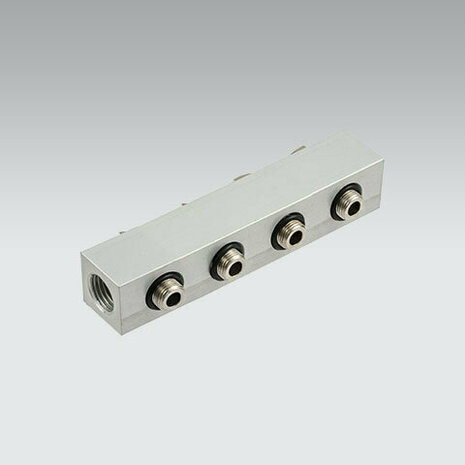

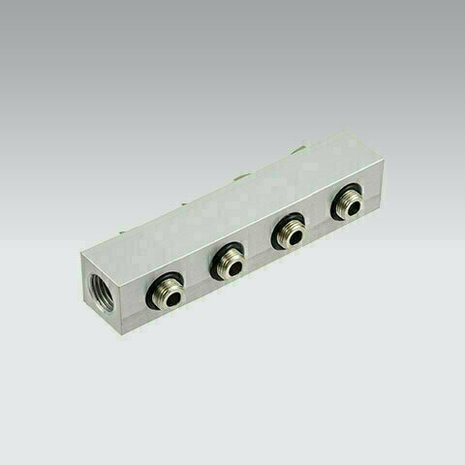

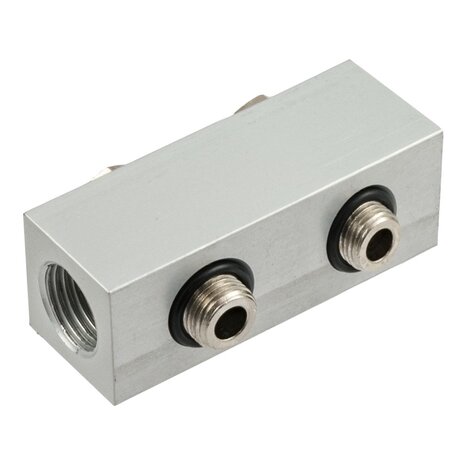

De Metal Work 0222000200-700 is een voedingsstrip een gemeenschappelijke perslucht-toevoer-rail die meerdere Serie 70-ventielen tegelijk voedt vanuit één centrale aansluiting. Het is een voedingsstrip (CSA-14 + Banjobouten) compatibel met Metal Work Serie 70 PNV-SOV pneumatische ventielen.
Beschikbaar in 2 t/m 7 posities dat wil zeggen, één enkele plaat of strip kan tussen 2 en 7 ventielen tegelijk voeden of monteren. Selecteer hierboven het juiste aantal posities op basis van het aantal ventielen in je installatie. Beschikbare varianten: 200/300/400/500/600/700 (waar de derde+vierde cijfers het aantal posities aanduiden bv. 0222000200 = 2 posities, 0222000700 = 7 posities).
De Serie 70 ventiel-eilanden bieden een compacte, modulaire oplossing voor elektro-pneumatische besturing in machines en panelen. Door meerdere ventielen op één strip te monteren reduceer je significant het aantal externe leidingen, vereenvoudig je de bedrading, en verlaag je de installatietijd.
Belangrijkste eigenschappen
Aansluiting G1/4Centrale perslucht-aansluiting G1/4 (parallel BSPP). Voorziet alle geplaatste ventielen tegelijk van perslucht via een gemeenschappelijke voedingsrail.
Variabele aantal posities (2 t/m 7 posities)Schaalbare uitvoeringen kies de strip/plaat met het exact benodigde aantal posities. Geen "verspilde" ventiel-posities.
Voor Serie 70 PNV-SOV (CSA-14)Specifiek ontworpen voor Metal Work Serie 70 PNV-SOV pneumatische ventielen (uitvoering CSA-14). De aansluit-flens en bevestigings-maten zijn afgestemd op deze ventielen.
Inclusief banjo-boutenSet wordt geleverd met de benodigde banjo-bouten voor de voedingsaansluitingen geen aparte aankoop van fittings nodig voor een complete installatie.
Specificaties
| TypeType | voedingsstrip (CSA-14 + Banjobouten) |
|---|
| Geschikt voorCompatible with | Metal Work Serie 70 PNV-SOV pneumatische ventielen (CSA-14-uitvoering) |
|---|
| Aansluitings-poortPort size | G1/4 (parallel BSPP, ISO 228-1) |
|---|
| Aantal posities (variants)Number of positions | 2 t/m 7 posities |
|---|
| Variant-codesVariant codes | 200/300/400/500/600/700 |
|---|
| MateriaalMaterial | aluminium met zwart-anodiseren of zink-chromaat afwerking |
|---|
| WerkdrukWorking pressure | 1 - 10 bar (0.1 - 1.0 MPa, ~14.5 - 145 psi) |
|---|
| WerktemperatuurOperating temperature | 10 °C tot +60 °C (+14 °F tot +140 °F) |
|---|
| InclusiefIncluded | banjo-bouten voor voedingsaansluitingen |
|---|
| VerpakkingPackaging | 1 strip/plaat per bestelnummer |
|---|
| FabrikantManufacturer | Metal Work S.p.A. |
|---|
| HS-codeCustoms HS code | 8481.90 |
|---|
Toepassingen
Typische toepassingen:- Modulaire electro-pneumatische besturing van meerdere actuatoren met centrale voeding
- Compacte machine-panelen met 2-7 ventielen op één strip minimaliseert leidingwerk
- Productie-installaties met meerdere identieke pneumatische actuatoren (klemmen, schuiven)
- Test- en kalibratie-banken met meerdere onafhankelijke pneumatische kanalen
- Verpakkings-/sorteer-machines met meerdere parallelle pneumatische sequenties
- Uitbreiding van bestaande Serie 70 installaties voeg posities toe via grotere strip
Montage en gebruik
Plaatsing van ventielen. Plaats de Serie 70 PNV-SOV ventielen op de voorziene posities van de strip/plaat. Elk ventiel heeft een afgeflensd onderoppervlak dat tegen de plaat-flens past; gebruik de meegeleverde bevestigings-bouten met de juiste aandraai-torque (typisch 3-5 Nm voor Serie 70).
Voedings-aansluiting. Sluit de centrale perslucht-toevoer aan op de G1/4 aansluit-poort van de strip/plaat. Gebruik een betrouwbare luchtbehandelings-trein (filter + regelaar + smeerinrichting) op de voeding voor stabiele werking en lange ventiel-levensduur.
Uitlaten per ventiel. Elke ventiel-positie heeft een eigen uitlaat-poort (2/4 connecties voor 5/2 ventielen, of 1 connectie voor 3/2 ventielen). Sluit de relevante cilinder of actuator aan op deze uitlaat-poort via een passende push-in fitting.
Lege posities. Bij een strip met meer posities dan ventielen: gebruik blind-plug op de niet-gebruikte posities om luchtlek te voorkomen. Of: bestel direct een strip met exact het benodigde aantal posities.
Lekkage-test. Voor in gebruik nemen test de complete installatie met zeepwater op alle aansluitingen onder werkdruk. Geen bellen = goede afdichting. Bij lekkage: controleer ventiel-bevestigings-bouten, banjo-bouten, en push-in fitting-aansluitingen.
Compatibiliteit en normen. Aansluit-poorten volgens ISO 228-1 BSPP (parallel). Compatibel met alle Metal Work Serie 70 PNV-SOV ventielen (raadpleeg Metal Work catalogus voor specifieke ventiel-MPN's). REACH/RoHS-conform.
