Beschrijving

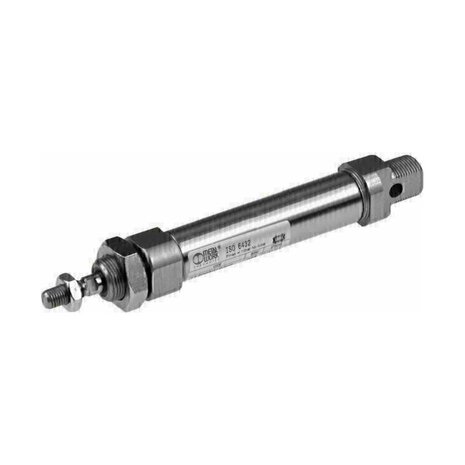

Dit is een ISO 6432 mini-cilinder uit de Series 1100 (zonder magneet) - een dubbelwerkende pneumatische cilinder met elastische einddemping. Boring Ø 160 mm, slag 25 mm. Uitgerust met RVS AISI 304 cilinderbuis, geanodiseerd aluminium koppen, RVS zuigerstang en PU pakkingen. Temperatuurbereik -20 tot +80 °C.
Max. werkdruk 10 bar · ISO 6432 norm · AISI 304 RVS cilinderbuis · PU pakkingen - geschikt voor compacte pneumatische automatisering zonder positiesensoren.
ISO 6432 standaard: deze mini-cilinder voldoet aan de ISO 6432 norm voor pneumatische ronde cilinders. Geschikt voor universele uitwisseling met andere ISO 6432-cilinders, accessoires en bevestigingsmaterialen.
Uitvoering zonder magneet (Series 1100): deze versie heeft geen magneet voor positiesensoren - geschikt voor toepassingen waarbij positiedetectie niet vereist is, of waar mechanische eindschakelaars worden gebruikt. Voor magnetische uitvoering - zie de Series 1120 (DAM, dubbelwerkend magnetisch).
Elastische einddemping: de cilinder is voorzien van rubberen buffers aan beide einden van de slag. Deze dempen de zuiger op de eindposities en absorberen schokken bij gemiddelde snelheden - voldoende voor de meeste standaard pneumatische toepassingen zonder de complexiteit van instelbare demping.
Technische Specificaties
| Fabrikant | Metal Work |
|---|
| Serie | Series 1100 - ISO 6432 mini-cilinder (zonder magneet) |
|---|
| Norm | ISO 6432 |
|---|
| Type | DA - Dubbelwerkend met elastische einddemping |
|---|
| Boring | Ø 160 mm |
|---|
| Slag | 25 mm |
|---|
| Werking | Dubbelwerkend (zonder magneet) |
|---|
| Einddemping | Elastische einddemping (rubberen buffers) |
|---|
| Aansluiting | G1/8 |
|---|
| Zuigerstang gewinde | M6 |
|---|
| Ø Zuigerstang | 6 mm |
|---|
| Max. werkdruk | 10 bar (1.0 MPa, 145 psi) |
|---|
| Min. werkdruk | 0.8 bar (enkele zuigerstang) |
|---|
| Temperatuurbereik | -20 tot +80 °C |
|---|
| Medium | Niet-gesmeerde perslucht (smering, indien gebruikt, moet continu zijn) |
|---|
| Materiaal cilinderbuis | AISI 304 RVS (afgeschuind buisuiteinde) |
|---|
| Materiaal cilinderkop | Geanodiseerd aluminium |
|---|
| Zuigerstang / zuiger | RVS zuigerstang en moer + technopolymeer zuiger |
|---|
| Geleidebus | Stalen strip met brons-PTFE inlage |
|---|
| Pakkingen | Polyurethaan (PU) - geschikt voor hoge snelheden |
|---|
| Magneet voor sensoren | Geen magneet (voor magnetische uitvoering: Series 1120) |
|---|
| Montagepositie | Vrij |
|---|
| HS-code | 8412.31 |
|---|
Kenmerken & Voordelen
ISO 6432 normUniversele uitwisselbaarheid - volledig compatibel met ISO 6432 accessoires (vorken, scharnieren, voet- en flensbevestigingen) van Metal Work en andere fabrikanten.
RVS cilinderbuis (AISI 304)Afgeschuinde RVS buis - corrosiebestendig en geschikt voor industriële omgevingen, ook bij verhoogde luchtvochtigheid en spat-water.
PU pakkingenPU (Polyurethaan) pakkingen - geschikt voor hogere snelheden en intensievere belasting.
Elastische einddemping (rubberen buffers)Rubberen buffers absorberen eindslag-impact - verhoogt de levensduur bij intensief gebruik en reduceert geluidsproductie.
Compact ontwerpMini-cilinder Ø 160 mm met slag 25 mm - geschikt voor toepassingen met beperkte inbouwruimte en lichte tot middelzware bewegingen.
Toepassingen
Compacte pneumatische automatisering in productielijnen, montage-installaties, verpakkingsmachines en testapparatuur. Geschikt voor klemmen, drukken, schuiven, hefbewegingen en uitwerpfuncties bij beperkte inbouwruimte. Door de RVS uitvoering ook inzetbaar in voedings- en farmaceutische industrie waar corrosiebestendigheid vereist is. Versie zonder magneet - inzetbaar waar mechanische eindschakelaars worden gebruikt of waar positiedetectie niet vereist is.
Montageadvies
Monteer de cilinder met de bevestigingsaccessoires volgens ISO 6432. De cilinder heeft M6 zuigerstang gewinde - gebruik passende vorken of koppelstukken. Voor toepassingen onder 0,2 m/s gebruik ongesmeerde lucht (No stick-slip versie) om surging te voorkomen. Aanbevolen wordt om de cilinder te monteren op een rechte, geleide as - zijdelingse belasting op de zuigerstang moet worden vermeden of opgevangen door een externe geleiding. Aansluiting via G1/8 poorten.
Accessoires
- Bevestigingsaccessoires: vorken (GK-M), scharnieren, voet- en flensbevestigingen volgens ISO 6432 - leverbaar in dezelfde Metal Work-serie.
- Mechanische eindschakelaars en externe positiesensoren via linear sensor brackets.
- Push-in fittingen (Metal Work serie 7000 / 8000) op de M5 / G1/8 aansluitingen.
- Voor magnetische positiedetectie: kies Series 1120 (DAM-uitvoering).
