Beschrijving

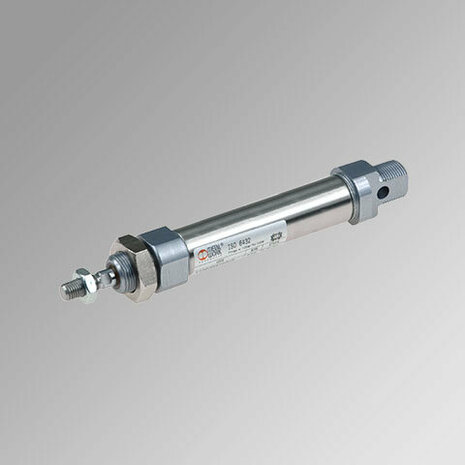

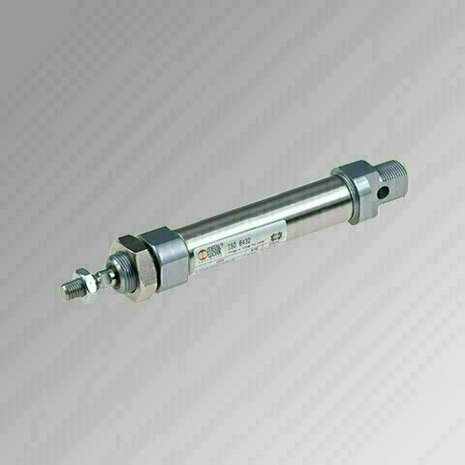

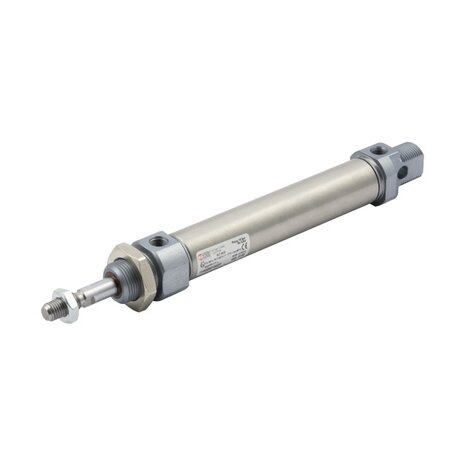

Dit is een ISO 6432 mini-cilinder uit de Series STD - een dubbelwerkende cilinder met magneet voor positiesensoren. Boring Ø 10 mm, slag 80 mm, met elastische einddemping (rubberen buffers). De cilinder is uitgerust met rvs zuigerstang en moer + technopolymeer zuiger en polyurethaan (pu) pakkingen voor een temperatuurbereik van -20 tot +80 °C.
Max. werkdruk 10 bar · magneet voor positiesensoren · AISI 304 RVS cilinderbuis - geschikt voor compacte automatiseringstoepassingen waar nauwkeurige positiedetectie vereist is.
ISO 6432 standaard: deze mini-cilinder voldoet aan de ISO 6432 norm voor pneumatische ronde cilinders. Geschikt voor universele uitwisseling met andere ISO 6432-cilinders, accessoires en bevestigingsmaterialen.
Standaard magneet voor positiesensoren: de cilinder is uitgerust met een magneet (plastoneodymium) waardoor magnetische positiesensoren (Metal Work DSM-serie) direct op de cilinderbuis gemonteerd kunnen worden voor nauwkeurige detectie van eindposities en tussenposities. Op aanvraag leverbaar zonder magneet.
Elastische einddemping: de cilinder is voorzien van rubberen buffers aan beide einden van de slag. Deze dempen de zuiger op de eindposities en absorberen schokken bij gemiddelde snelheden - voldoende voor de meeste standaard pneumatische toepassingen zonder de complexiteit van instelbare demping.
Technische Specificaties
| Fabrikant | Metal Work |
|---|
| Serie | ISO 6432 Mini-Cilinder Series STD |
|---|
| Norm | ISO 6432 |
|---|
| Type | DAM Dubbelwerkend Magnetisch met elastische einddemping |
|---|
| Boring | Ø 10 mm |
|---|
| Slag | 80 mm |
|---|
| Werking | Dubbelwerkend met magneet |
|---|
| Einddemping | Elastische einddemping (rubberen buffers) |
|---|
| Aansluiting | M5 |
|---|
| Zuigerstang gewinde | M4 |
|---|
| Ø Zuigerstang | 4 mm |
|---|
| Max. werkdruk | 10 bar (1.0 MPa, 145 psi) |
|---|
| Min. werkdruk | 0.8 bar (enkele zuigerstang) |
|---|
| Temperatuurbereik | -20 tot +80 °C |
|---|
| Medium | Niet-gesmeerde perslucht (smering, indien gebruikt, moet continu zijn) |
|---|
| Materiaal cilinder | AISI 304 RVS (afgeschuind buisuiteinde) |
|---|
| Materiaal cilinderkop | Geanodiseerd aluminium |
|---|
| Zuigerstang / zuiger | RVS zuigerstang en moer + technopolymeer zuiger |
|---|
| Geleidebus | Stalen strip met brons-PTFE inlage |
|---|
| Pakkingen | Polyurethaan (PU) |
|---|
| Magneet voor sensoren | Standaard met magneet voor positiesensoren (DSM-serie) |
|---|
| Sensor compatibel | Ja geschikt voor magnetische sensoren |
|---|
| Montagepositie | Vrij |
|---|
| HS-code | 8412.31 |
|---|
Kenmerken & Voordelen
ISO 6432 normUniversele uitwisselbaarheid - volledig compatibel met ISO 6432 accessoires (vorken, scharnieren, sensoren) van Metal Work en andere fabrikanten.
RVS cilinderbuis (AISI 304)Afgeschuinde RVS buis - corrosiebestendig en geschikt voor industriële omgevingen, ook bij verhoogde luchtvochtigheid.
Magneet voor sensorenStandaard geïntegreerde magneet maakt directe positiedetectie mogelijk met magnetische sensoren - geen externe schakelaars nodig.
Elastische einddemping (rubberen buffers)Rubberen buffers absorberen eindslag-impact - verhoogt de levensduur bij intensief gebruik.
Toepassingen
Compacte pneumatische automatisering in productielijnen, montage-installaties, verpakkingsmachines en testapparatuur. Geschikt voor klemmen, drukken, schuiven, hefbewegingen en uitwerpfuncties bij beperkte inbouwruimte. Door de RVS uitvoering ook inzetbaar in voedings- en farmaceutische industrie waar corrosiebestendigheid vereist is. De magnetische uitvoering maakt de cilinder bij uitstek geschikt voor toepassingen met positiefeedback en automatische steuring.
Montageadvies
Monteer de cilinder met de bevestigingsaccessoires volgens ISO 6432. De cilinder is uitgerust met M4 zuigerstang gewinde - gebruik passende vorken of koppelstukken. Voor toepassingen onder 0.2 m/s gebruik ongesmeerde lucht (No stick-slip versie) om surging te voorkomen. Aanbevolen wordt om de cilinder te monteren op een rechte, geleide as - zijdelingse belasting op de zuigerstang moet worden vermeden of opgevangen door een externe geleiding. Voor positiesensoren: monteer de DSM-sensor direct op de buis op de gewenste schakelpositie.
Accessoires
- Magnetische positiesensoren (Metal Work DSM-serie) - direct monteerbaar op de cilinderbuis voor positiedetectie.
- Bevestigingsaccessoires: vorken (GK-M), scharnieren, voet- en flensbevestigingen volgens ISO 6432.
- Geleide-units en mechanische zuigerstangvergrendeling beschikbaar voor speciale toepassingen.
