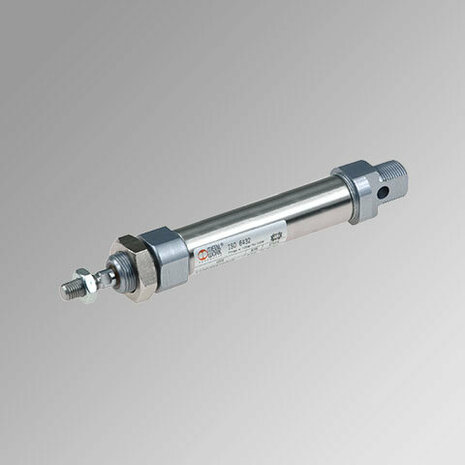

De Metal Work 1120100100XP is een ISO 6432 mini-cilinder uit de Series STD — een dubbelwerkende cilinder met magneet voor positiesensoren. Boring Ø 10 mm, slag 100 mm, met elastische einddemping (rubberen buffers). De cilinder is uitgerust met rvs zuigerstang en moer + technopolymeer zuiger en polyurethaan (pu) pakkingen voor een temperatuurbereik van -20 tot +80 °C.
Max. werkdruk 10 bar · magneet voor positiesensoren · AISI 304 RVS cilinderbuis — geschikt voor compacte automatiseringstoepassingen waar nauwkeurige positiedetectie vereist is.
ISO 6432 standaard: deze mini-cilinder voldoet aan de ISO 6432 norm voor pneumatische ronde cilinders. Geschikt voor universele uitwisseling met andere ISO 6432-cilinders, accessoires en bevestigingsmaterialen.
Standaard magneet voor positiesensoren: de cilinder is uitgerust met een magneet (plastoneodymium) waardoor magnetische positiesensoren (Metal Work DSM-serie) direct op de cilinderbuis gemonteerd kunnen worden voor nauwkeurige detectie van eindposities en tussenposities. Op aanvraag leverbaar zonder magneet.
Elastische einddemping: de cilinder is voorzien van rubberen buffers aan beide einden van de slag. Deze dempen de zuiger op de eindposities en absorberen schokken bij gemiddelde snelheden — voldoende voor de meeste standaard pneumatische toepassingen zonder de complexiteit van instelbare demping.
Technische Specificaties — 1120100100XP
| FabrikantManufacturer | Metal WorkMetal Work |
|---|
| SerieSeries | ISO 6432 Mini-Cilinder Series STDISO 6432 Mini-Cylinder Series STD |
|---|
| NormStandard | ISO 6432ISO 6432 |
|---|
| TypeType | DAM Dubbelwerkend Magnetisch met elastische einddempingDAM Double-Acting Magnetic with elastic cushioning |
|---|
| BoringBore | Ø 10 mmØ 10 mm |
|---|
| SlagStroke | 100 mm100 mm |
|---|
| WerkingAction | Dubbelwerkend met magneetDouble-acting with magnet |
|---|
| EinddempingCushioning | Elastische einddemping (rubberen buffers)Elastic cushioning (rubber buffers) |
|---|
| AansluitingPort | M5M5 |
|---|
| Zuigerstang gewindePiston rod thread | M4M4 |
|---|
| Ø ZuigerstangØ Piston rod | 4 mm4 mm |
|---|
| Max. werkdrukMax. operating pressure | 10 bar (1.0 MPa, 145 psi)10 bar (1.0 MPa, 145 psi) |
|---|
| Min. werkdrukMin. operating pressure | 0.8 bar (enkele zuigerstang)0.8 bar (single piston rod) |
|---|
| TemperatuurbereikTemperature range | -20 tot +80 °C-20 to +80 °C |
|---|
| MediumFluid | Niet-gesmeerde perslucht (smering, indien gebruikt, moet continu zijn)Unlubricated air (lubrication, if used, must be continuous) |
|---|
| Materiaal cilinderCylinder material | AISI 304 RVS (afgeschuind buisuiteinde)AISI 304 stainless steel (chamfered barrel) |
|---|
| Materiaal cilinderkopHead material | Geanodiseerd aluminiumAnodized aluminium |
|---|
| Zuigerstang / zuigerPiston rod / piston | RVS zuigerstang en moer + technopolymeer zuigerStainless steel piston rod and nut + technopolymer piston |
|---|
| GeleidebusGuide bushing | Stalen strip met brons-PTFE inlageSteel strip with bronze-PTFE insert |
|---|
| PakkingenGaskets | Polyurethaan (PU)Polyurethane (PU) |
|---|
| Magneet voor sensorenMagnet for sensors | Standaard met magneet voor positiesensoren (DSM-serie)Standard with magnet for position sensors (DSM-series) |
|---|
| Sensor compatibelSensor compatible | Ja geschikt voor magnetische sensorenYes compatible with magnetic sensors |
|---|
| MontagepositieMounting position | VrijFree |
|---|
| HS-codeHS-code | 8412.318412.31 |
|---|
Kenmerken & Voordelen
ISO 6432 normUniversele uitwisselbaarheid — volledig compatibel met ISO 6432 accessoires (vorken, scharnieren, sensoren) van Metal Work en andere fabrikanten.
RVS cilinderbuis (AISI 304)Afgeschuinde RVS buis — corrosiebestendig en geschikt voor industriële omgevingen, ook bij verhoogde luchtvochtigheid.
Magneet voor sensorenStandaard geïntegreerde magneet maakt directe positiedetectie mogelijk met magnetische sensoren — geen externe schakelaars nodig.
Elastische einddemping (rubberen buffers)Rubberen buffers absorberen eindslag-impact — verhoogt de levensduur bij intensief gebruik.
Toepassingsgebieden
Compacte pneumatische automatisering in productielijnen, montage-installaties, verpakkingsmachines en testapparatuur. Geschikt voor klemmen, drukken, schuiven, hefbewegingen en uitwerpfuncties bij beperkte inbouwruimte. Door de RVS uitvoering ook inzetbaar in voedings- en farmaceutische industrie waar corrosiebestendigheid vereist is. De magnetische uitvoering maakt de cilinder bij uitstek geschikt voor toepassingen met positiefeedback en automatische steuring.
Accessoires
- Magnetische positiesensoren (Metal Work DSM-serie) — direct monteerbaar op de cilinderbuis voor positiedetectie.
- Bevestigingsaccessoires: vorken (GK-M), scharnieren, voet- en flensbevestigingen volgens ISO 6432.
- Geleide-units en mechanische zuigerstangvergrendeling beschikbaar voor speciale toepassingen.
Montageadvies
Monteer de cilinder met de bevestigingsaccessoires volgens ISO 6432. De cilinder is uitgerust met M4 zuigerstang gewinde — gebruik passende vorken of koppelstukken. Voor toepassingen onder 0.2 m/s gebruik ongesmeerde lucht (No stick-slip versie) om surging te voorkomen. Aanbevolen wordt om de cilinder te monteren op een rechte, geleide as — zijdelingse belasting op de zuigerstang moet worden vermeden of opgevangen door een externe geleiding. Voor positiesensoren: monteer de DSM-sensor direct op de buis op de gewenste schakelpositie.
