Beschrijving

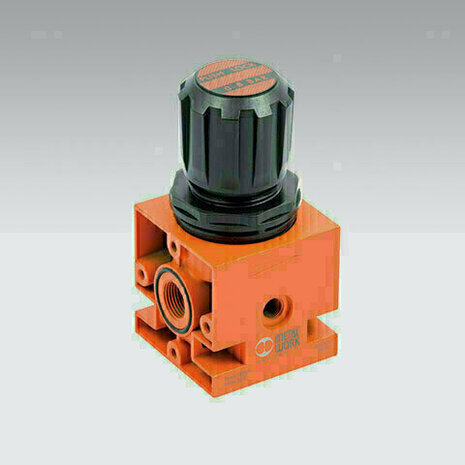

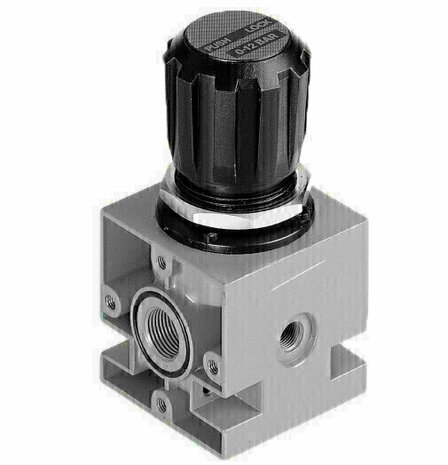

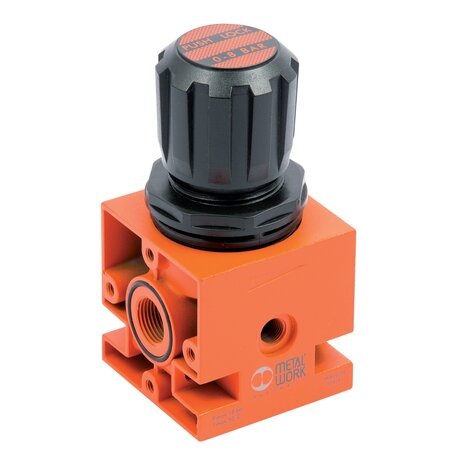

Dit is een industriële drukregelaar uit de Newdeal-serie - een betrouwbare zuigergestuurde unit voor het traploos regelen van uitlaatdruk in pneumatische installaties. Aansluiting G1/4", regelbereik 0 tot 12 bar. Standaard uitgerust met een ingebouwd overdruk blow-off ventiel dat downstream componenten beschermt tegen drukpieken. Vrije montagepositie, wandbevestiging via gaten in het lichaam.
Debiet 650 Nl/min @ 6.3 bar (ΔP 1 bar) - krachtige doorstroming met zuigergestuurde drukstabiliteit. Geschikt voor heavy-duty toepassingen waar drukstabiliteit kritisch is.
Heavy-duty zuigergestuurd ontwerp: de Newdeal REG gebruikt een grote zuiger in plaats van een membraan voor een uitzonderlijk stabiele uitgangsdruk, ook bij sterk schommelende inlaatdruk. Voor verhoogde gevoeligheid kies een drukregelaar met een nominaal regelbereik dat zo dicht mogelijk bij de gewenste werkdruk ligt.
Standaard overdruk blow-off ventiel: ingebouwde overdrukbeveiliging die automatisch open gaat wanneer de uitlaatdruk de ingestelde waarde overschrijdt. Beschermt downstream componenten (cilinders, ventielen, sensoren) tegen drukpieken bij plotselinge stops of belastingschommelingen.
Modulair Newdeal-systeem: de Newdeal REG kan onderling gecombineerd worden met andere Newdeal-modules (filter, olienevelaar, V3V-ventiel, drukschakelaar) zonder de leiding te verstoren. Wandmontage met M4 x 40 schroeven via gaten in het lichaam.
Drukinstelling met vergrendeling: de uitgangsdruk wordt traploos ingesteld via de drukknop. In de middenpositie kan de knop vergrendeld worden zodat de ingestelde druk niet meer gewijzigd kan worden. Stel de druk altijd opwaarts in (van laag naar hoog draaien). Trek geen lucht af via de manometerpoorten.
Technische Specificaties
| Fabrikant | Metal Work |
|---|
| Serie | Newdeal Regulator |
|---|
| Type | Drukregelaar heavy-duty zuigergestuurd met overdruk blow-off ventiel |
|---|
| Aansluiting | G1/4" |
|---|
| Regelbereik | 0 tot 12 bar |
|---|
| Max. inlaatdruk | 18 bar (1.8 MPa, 261 psi) |
|---|
| Debiet bij 6.3 bar - ΔP 0.5 bar | 200 Nl/min (7 scfm) |
|---|
| Debiet bij 6.3 bar - ΔP 1 bar | 650 Nl/min (23 scfm) |
|---|
| Max. temperatuur (bij 10 bar) | 50 °C (122 °F) |
|---|
| Overdrukventiel | Standaard ingebouwd blow-off ventiel |
|---|
| Manometeraansluiting | 1/8" |
|---|
| Wandmontage | Schroeven M4 x 40 |
|---|
| Montagepositie | Vrij (in elke positie) |
|---|
| Materiaal lichaam | Zamak |
|---|
| Materiaal kap (bell) | Technopolymeer |
|---|
| Materiaal knop | Technopolymeer |
|---|
| Stelschroef / moer | OT 58 messing |
|---|
| Klepborgmoer | Technopolymeer |
|---|
| Veer | Staal |
|---|
| Pakkingen | NBR (lip seal, relieving seal, gaskets) |
|---|
| Medium | Gefilterde, gesmeerde of niet-gesmeerde sprügelucht |
|---|
| Gewicht | ca. 0.3 kg |
|---|
| HS-code | 8481.10 |
|---|
Kenmerken & Voordelen
Heavy-duty zuigerontwerpStabiele uitlaatdruk dankzij grote zuiger - presteert beter dan membraanregelaars bij wisselende inlaatdruk en hoge debieten.
Standaard blow-off ventielIngebouwde overdrukbeveiliging beschermt downstream componenten tegen drukpieken - geen externe veiligheidsventielen nodig.
Vrije montagepositieTe monteren in elke oriëntatie - flexibel inzetbaar in horizontale of verticale leidingen.
Modulair NewdealEenvoudig combineerbaar met filter, olienevelaar of V3V-ventiel via het Newdeal-systeem.
Toepassingen
Industriële drukregeling voor productielijnen, automatisering en werkplaatsinstallaties waar nauwkeurige drukinstelling vereist is. Geschikt voor pneumatische cilinders, ventielen, gereedschappen en sensoren. Werkt met gefilterde, gesmeerde of niet-gesmeerde perslucht (smering, indien gebruikt, moet continu zijn). Het ingebouwde blow-off ventiel maakt de unit geschikt voor installaties met wisselende belastingen of plotselinge stops.
Montageadvies
Monteer de drukregelaar in elke gewenste positie. Bevestig met M4 x 40 schroeven via de bevestigingsgaten in het lichaam. Stel de uitgangsdruk altijd opwaarts in (van laag naar hoog draaien). Trek geen lucht af via de manometerpoorten. De drukknop kan in de middenpositie vergrendeld worden om ongewenste verstellingen te voorkomen. De lucht stroomt door de regelaar in de richting van de pijl op het lichaam (inlaat → uitlaat).
