Beschrijving

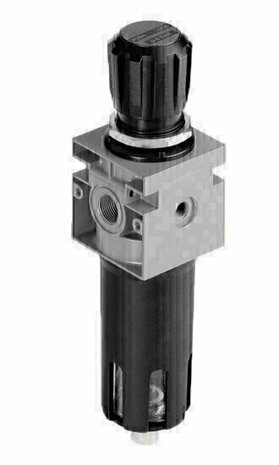

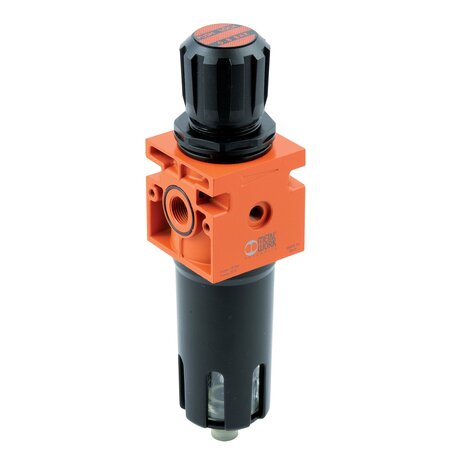

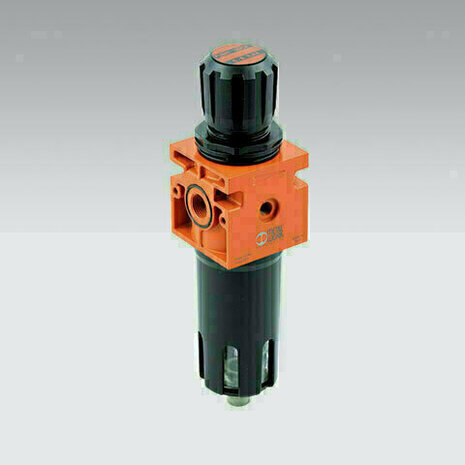

Dit is een filterregelaar uit de Newdeal-serie - een betrouwbare zuigergestuurde unit die filtratie en drukregeling combineert in één compact lichaam. De unit filtert deeltjes tot 20 µm en regelt de uitlaatdruk traploos van 0 tot 8 bar. Aansluiting G3/8", condensaftap type SAC (automatisch door drukafval). Standaard uitgerust met een ingebouwd overdruk blow-off ventiel dat de downstream componenten beschermt tegen drukpieken.
Debiet 2500 Nl/min @ 6.3 bar (ΔP 1 bar) - krachtige doorstroming met zuigergestuurde drukstabiliteit en metalen kielich met extern kijkglas. Geschikt voor heavy-duty toepassingen.
Zuigergestuurd ontwerp: de Newdeal FR gebruikt een grote zuiger in plaats van een membraan voor een uitzonderlijk stabiele uitgangsdruk, ook bij sterk schommelende inlaatdruk. Geschikt voor industriële toepassingen waar drukstabiliteit kritisch is.
Standaard overdruk blow-off ventiel: ingebouwde overdrukbeveiliging die automatisch open gaat wanneer de uitlaatdruk de ingestelde waarde overschrijdt. Beschermt downstream componenten (cilinders, ventielen, sensoren) tegen drukpieken bij plotselinge stops of belastingschommelingen.
Modulair systeem - eenvoudige uitbreiding: de Newdeal FR kan onderling gecombineerd worden met andere Newdeal-modules (olienevelaar, V3V-ventiel, drukschakelaar, luchtafname) zonder de leiding te verstoren. Wandmontage met M4 x 55 schroeven via gaten in het lichaam.
SAC
SAC condensaftap automatische lediging door drukafval.Werkt op basis van drukafval vereist variabele luchtafnames in het systeem. Volledig automatische condensaatafvoer zonder handmatige tussenkomst.
Drukinstelling met vergrendeling: de uitgangsdruk wordt traploos ingesteld via de drukknop. In de middenpositie kan de knop vergrendeld worden zodat de ingestelde druk niet meer gewijzigd kan worden - geschikt voor installaties waar de druk vaststaat. Stel de druk altijd opwaarts in (van laag naar hoog draaien).
Technische Specificaties
| Fabrikant | Metal Work |
|---|
| Serie | Newdeal Filter Regulator |
|---|
| Type | Filterregelaar (FR) zuigergestuurd met overdruk blow-off ventiel |
|---|
| Aansluiting | G3/8" (gewindeaansluiting) |
|---|
| Filtratiegraad | 20 µm |
|---|
| Regelbereik | 0 tot 8 bar |
|---|
| Max. inlaatdruk | 18 bar (1.8 MPa, 261 psi) |
|---|
| Debiet bij 6.3 bar - ΔP 0.5 bar | 1000 Nl/min (35.5 scfm) |
|---|
| Debiet bij 6.3 bar - ΔP 1 bar | 2500 Nl/min (88.5 scfm) |
|---|
| Max. temperatuur (bij 10 bar) | 50 °C (122 °F) |
|---|
| Inhoud filterkielich | 45 cm³ |
|---|
| Condensaftap | SAC - automatisch door drukafval |
|---|
| Overdrukventiel | Standaard ingebouwd blow-off ventiel |
|---|
| Manometeraansluiting | 1/8" |
|---|
| Wandmontage | Schroeven M4 x 55 |
|---|
| Montagepositie | Verticaal |
|---|
| Materiaal lichaam | Zamak |
|---|
| Materiaal kielich | Aluminium met extern kijkglas |
|---|
| Filterelement | HDPE-brons (gesinterd) |
|---|
| Centrifuge | Technopolymeer |
|---|
| Pakkingen | NBR |
|---|
| Medium | Sprügelucht |
|---|
| Gewicht | ca. 1 kg |
|---|
| Afmetingen (A x B) | 60 x 249 mm (SAC-uitvoering) |
|---|
| HS-code | 8481.80 |
|---|
Kenmerken & Voordelen
Zuigergestuurd ontwerpStabiele uitlaatdruk dankzij grote zuiger - presteert beter dan membraanregelaars bij wisselende inlaatdruk en hoge debieten.
Standaard blow-off ventielIngebouwde overdrukbeveiliging beschermt downstream componenten tegen drukpieken - geen externe veiligheidsventielen nodig.
20 µm fijnfiltratieVerwijdert vaste deeltjes en condensaat tot 20 micron met HDPE-brons filterelement - beschermt downstream pneumatische componenten.
Metalen kielich met kijkglasRobuuste aluminium kielich (45 cm³) met extern kijkglas voor snelle visuele controle van het condensaatpeil.
Toepassingen
Industriële persluchtbehandeling voor productielijnen, automatisering en werkplaatsinstallaties waar gefilterde lucht onder geregelde druk vereist is. Geschikt voor pneumatische cilinders, ventielen, gereedschappen en sensoren waar smering niet vereist is (bijvoorbeeld in voedingsindustrie of voor smeervrije componenten). Het ingebouwde blow-off ventiel maakt de unit geschikt voor installaties met wisselende belastingen of plotselinge stops.
Montageadvies
Monteer de filterregelaar verticaal met de kielich naar beneden. Bevestig met M4 x 55 schroeven via de bevestigingsgaten in het lichaam. Stel de uitgangsdruk altijd opwaarts in (van laag naar hoog draaien). Trek geen lucht af via de manometerpoorten. Met de drukknop in de middenpositie werkt de RMSA-aftap semi-automatisch - de aftap opent bij drukloze stand. Voor reiniging of vervanging van het filterelement moet de kielich drukloos zijn - gebruik een nr. 3 passersleutel om de kielich los te draaien.
