Beschrijving

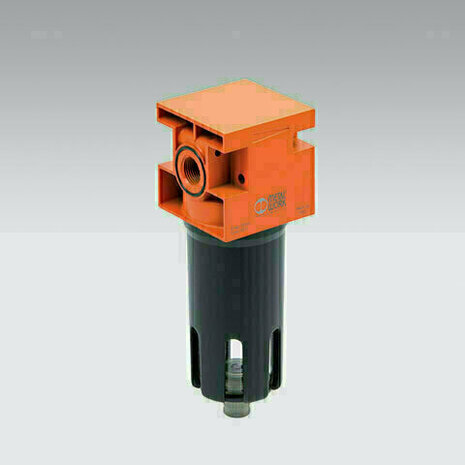

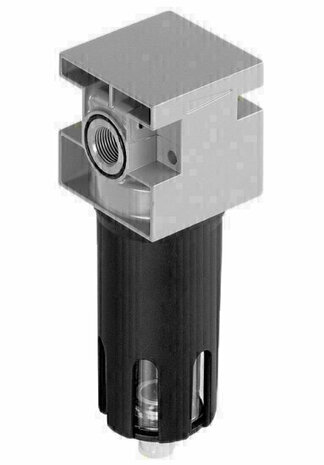

Dit is een industriële persluchtfilter uit de Newdeal-serie - een robuuste filtereenheid die zowel condensaat afscheidt via een technopolymeer centrifuge als vaste deeltjes filtert tot 50 µm via het filterelement. Aansluiting G1/2", condensaftap type RMSA (handmatig + automatisch bij drukloos). De metalen kielich (45 cm³) is voorzien van een extern kijkglas voor visuele controle van het condensaatpeil.
Debiet 4100 Nl/min @ 6.3 bar (ΔP 1 bar) - krachtige doorstroming met minimaal drukverlies. Geschikt voor productielijnen en heavy-duty toepassingen waar gefilterde lucht vereist is.
Tweetraps zuivering - centrifuge + filterelement: de inkomende lucht passeert eerst de technopolymeer centrifuge die door rotatie zware vloeistofdruppels en condensaat naar de wand van de kielich slingert. Vervolgens passeert de lucht het filterelement waar deeltjes tot 50 µm worden afgevangen. Deze tweetrapsmethode verlengt de levensduur van het filterelement en verhoogt de filtratie-efficiëntie.
Modulair Newdeal-systeem: de Newdeal Filter kan onderling gecombineerd worden met andere Newdeal-modules (regelaar, olienevelaar, V3V-ventiel, drukschakelaar, luchtafname) zonder de leiding te verstoren. Wandmontage met M4 x 55 schroeven via de bevestigingsgaten in het lichaam.
RMSA
RMSA condensaftap handmatig + automatisch bij drukloze stand.Druk op de knop om condensaat af te voeren bij drukstand. Bij drukloze stand opent de aftap automatisch. Vereist geen extra luchtafname.
Aluminium kielich met extern kijkglas: de robuuste aluminium kielich (capaciteit 45 cm³) is bestand tegen industriële omgevingen en voorzien van een extern kijkglas voor snelle visuele controle van het condensaatpeil. Geschikt voor toepassingen waar een doorzichtige (technopolymeer) kielich niet is toegestaan.
Technische Specificaties
| Fabrikant | Metal Work |
|---|
| Serie | Newdeal Filter |
|---|
| Type | Persluchtfilter (FIL) met centrifugale separator |
|---|
| Aansluiting | G1/2" (gewindeaansluiting) |
|---|
| Filtratiegraad | 50 µm |
|---|
| Max. inlaatdruk | 18 bar (1.8 MPa, 261 psi) |
|---|
| Debiet bij 6.3 bar - ΔP 0.5 bar | 3100 Nl/min (110 scfm) |
|---|
| Debiet bij 6.3 bar - ΔP 1 bar | 4100 Nl/min (146 scfm) |
|---|
| Max. temperatuur (bij 10 bar) | 50 °C (122 °F) |
|---|
| Inhoud kielich | 45 cm³ |
|---|
| Condensaftap | RMSA - handmatig + automatisch bij drukloos |
|---|
| Wandmontage | Schroeven M4 x 55 |
|---|
| Montagepositie | Verticaal |
|---|
| Materiaal lichaam | Zamak |
|---|
| Materiaal kielich | Aluminium met extern kijkglas |
|---|
| Filterelement | HDPE-brons (poreuze cartridge) |
|---|
| Centrifuge | Technopolymeer |
|---|
| Pakkingen | NBR |
|---|
| Medium | Sprügelucht |
|---|
| Gewicht | ca. 0.9 kg |
|---|
| Afmetingen (A x B) | 60 x 180 mm (RMSA-uitvoering) |
|---|
| HS-code | 8421.39 |
|---|
Kenmerken & Voordelen
Tweetraps zuiveringCentrifuge separator + 50 µm filterelement - verwijdert zowel condensaat als vaste deeltjes voor optimale luchtkwaliteit.
50 µm fijnfiltratieFilterelement uit hdpe-brons (poreuze cartridge) verwijdert deeltjes tot 50 micron - beschermt downstream componenten zoals cilinders, ventielen en gereedschappen.
Metalen kielich met kijkglasRobuuste aluminium kielich (45 cm³) met extern kijkglas voor visuele controle - bestand tegen industriële omgevingen.
Modulair NewdealEenvoudig combineerbaar met regelaar, olienevelaar of V3V-ventiel via het Newdeal-systeem - bespaart ruimte en montagetijd.
Toepassingen
Industriële persluchtfiltratie als eerste zuiveringstrap voor productielijnen, automatisering en werkplaatsinstallaties. Beschermt downstream componenten (drukregelaars, cilinders, ventielen, sensoren, gereedschappen) tegen schade door deeltjes en condensaat. Geschikt als hoofdfilter aan het begin van een persluchtnet of als plaatselijke beschermfilter vóór kritische apparatuur. Ook inzetbaar als ruwfilter vóór een fijnere depurator (bijv. voor 4 µm als ruwfilter vóór een 0.01 µm olie-coalescing depurator).
Montageadvies
Monteer het filter verticaal met de kielich naar beneden - dit is essentieel voor de werking van de centrifugale separator en de condensaftap. Bevestig met M4 x 55 schroeven via de bevestigingsgaten in het lichaam. Plaats het filter zo dicht mogelijk bij het verbruikspunt of als hoofdfilter aan het begin van de installatie. De lucht stroomt door het filter in de richting van de pijl op het lichaam (inlaat → uitlaat). Voor reiniging of vervanging van het filterelement moet de kielich drukloos zijn - gebruik een nr. 3 passersleutel om de kielich los te draaien.
