De Metal Work A7 plug-serie bevat afsluit-pluggen voor ongebruikte poorten van Push-in koppelingen, ventielen, voedingsstrips en pneumatische verzamelingen. Een afsluit-plug schroef je in een ongebruikte poort om de luchtstroom op die plek volledig af te sluiten essentieel voor lekvrije montages.
De A7-serie omvat zes draadmaten:
- 2107000 A7 plug M5 (kleine elektronisch-ventielen)
- 2107001 A7 plug G1/8
- 2107002 A7 plug G1/4
- 2107003 A7 plug G3/8
- 2107004 A7 plug G1/2
- 2107005 A7 plug G3/4

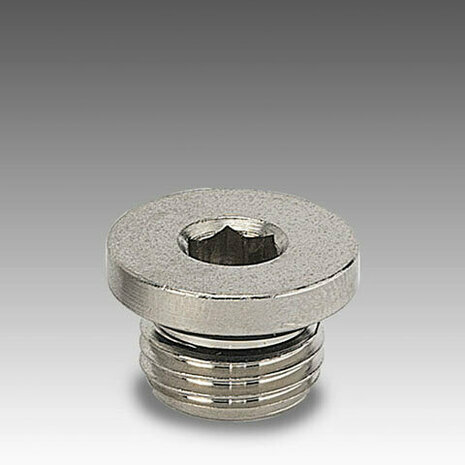

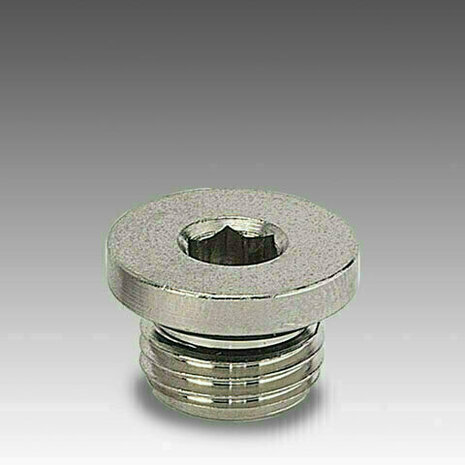

De plug heeft een mannelijke parallelle pijpdraad (BSPP, ISO 228-1) met een geïntegreerde O-ring of bonded seal voor lekvrije afdichting. De kop heeft een binnenzeskant of schroefgleuf voor inbouw met een sleutel.
Belangrijkste eigenschappen
Zes draad-variantenVan M5 (kleine elektronische ventielen) tot G3/4 (grote leiding-installaties). Past op alle Metal Work pneumatische componenten met BSPP-poorten.
Geïntegreerde afdichtingO-ring of bonded seal lekvrij tot maximale werkdruk zonder PTFE-tape of vloeibare draadafdichting nodig.
Snelle (de)montageBinnenzeskant of schroefgleuf in de kop handige (de)montage met standaard gereedschap. Geen specialistische werktuigen nodig.
Messing duurzaamVernikkeld messing corrosiebestendig in droge en gematigd vochtige industriële omgevingen. Voor zeer agressieve atmosfeer: RVS-equivalent op bestelling.
Specificaties
| TypeType | Afsluit-plug A7 mannelijke draad met geïntegreerde afdichting |
|---|
| Draad-variantenThread sizes | M5 / G1/8 / G1/4 / G3/8 / G1/2 / G3/4 (parallel BSPP, ISO 228-1) |
|---|
| Geschikt voorCompatible with | Push-in koppelingen, ventielen, voedingsstrips, FRL-modules met BSPP-poort |
|---|
| WerkdrukWorking pressure | tot 16 bar (1.6 MPa, 232 psi) |
|---|
| WerktemperatuurOperating temperature | 20 °C tot +80 °C (4 °F tot +176 °F) |
|---|
| MateriaalMaterial | vernikkeld messing |
|---|
| Materiaal afdichtingSeal material | NBR (standaard) bonded seal of O-ring afhankelijk van uitvoering |
|---|
| Aandraai-methodeTightening method | binnenzeskant of platte schroefgleuf in kop |
|---|
| VerpakkingPackaging | 1 stuk per MPN |
|---|
| FabrikantManufacturer | Metal Work S.p.A. |
|---|
| HS-codeCustoms HS code | 7412.20 |
|---|
Toepassingen
Typische toepassingen:- Afsluiten van ongebruikte poorten op Push-in T-koppelingen, kruiskoppelingen, banjo-aansluitingen
- Afsluit-poort op een voedingsstrip wanneer minder ventielen worden gemonteerd dan posities beschikbaar
- Test-afsluiting tijdens leiding-test of leiding-bouw
- Service-onderdeel bij ombouw of uitbreiding van bestaande pneumatiek
- Voorraad-onderhoud voor onderhoudsmagazijn van productielijnen
Variantkeuze
Welke draad-maat kiezen?
- M5 kleine elektronisch-stuurventielen (e.g. Serie HF, micro-Series)
- G1/8 Serie 70 1/8" ventielen, kleine FRL, push-in fittings
- G1/4 Serie 70 1/4" ventielen, Syntesi SY1, mid-range
- G3/8 / G1/2 grotere ventielen, Syntesi SY2 onderkant
- G3/4 grote leidingen en industrieel-FRL voor zware applicaties
Bij twijfel: meet de ongebruikte poort met een schuifmaat of zoek de moeder-component op.
Montage en gebruik
Plaatsing. Schroef de A7 plug handmatig in de poort tot de afdichting de tegen-flens raakt. Draai dan met sleutel een 1/4 tot 1/2 slag verder vast (afhankelijk van O-ring vs bonded seal) niet té strak om de afdichting niet te plat te drukken.
Lekcontrole. Test met zeepwater na werkdruk-instelling. Geen bellen = goede afdichting.
Vervanging. Bij service: verwijder de plug, controleer de O-ring/seal op slijtage. Vervang het hele plug-onderdeel als de afdichting beschadigd is niet alleen de seal.
Compatibiliteit en normen. Aansluitdraad volgens ISO 228-1 (parallel BSPP). Vernikkeld messing voldoet aan REACH/RoHS-eisen. Voor NPT-equivalent: gebruik Metal Work serie 2105 G?NPT-adaptoren.
