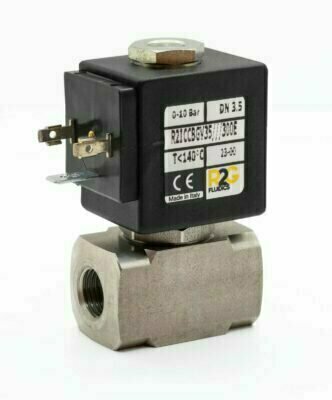

37R2ICCBGB45 - RVS direct gestuurd magneetventiel 1/4" 0-13 bar NC NBR

37R2ICCBGB45 - RVS direct gestuurd magneetventiel 1/4" 0-13 bar NC NBR

2/2-weg direct gestuurd magneetventiel, RVS AISI 303, NC, NBR. Van R2G, uit voorraad leverbaar bij ADL Appendages.

€ 75,63 excl. btw

€ 91,51 incl. btw

Bestellen

Productnummer: 37R2ICCBGB45

Verzendkosten € 7,95

Standaard levertijd Op aanvraag

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

37R2ICCBGB45 - RVS direct gestuurd magneetventiel 1/4" 0-13 bar NC NBR

Beschrijving

Dit is een 2/2-weg direct gestuurd magneetventiel in Normally Closed (NC)-uitvoering met een G1/4-aansluiting (DN8), uitgevoerd in RVS AISI 303. Differentiële druk: 0-13 bar. Afdichting: NBR (Buna).

Technische Specificaties

Fabrikant	R2G Fluidics (Italië)
Serie	R2IC - Direct gestuurd magneetventiel
Type	2/2-weg magneetventiel, direct gestuurd
Functie	Normally Closed (NC) - stroomloos gesloten
Aansluiting	G1/4 - DN8 (ISO 228)
Doorlaat (orifice)	4,5 mm
Kv-waarde	0,41 m³/h
Differentiële druk	0-13 bar
Maximale toelaatbare druk	100 bar
Schakeltijden	ON: 18 ms · OFF: 23 ms
Materiaal behuizing	RVS AISI 303
Materiaal kern (plunger)	Roestvast staal 430Fr
Materiaal armatuurbuis	Roestvast staal AISI 303
Veren	Roestvast staal AISI 302
Afdichtingsmateriaal	NBR (Buna)
Temperatuurbereik medium	-10 / +90 °C
Omgevingstemperatuur	Klasse F: -10 / +55 °C · Klasse H: -10 / +80 °C
Maximale viscositeit	27 cSt (mm²/s)
Spoelaansluiting	DIN 43650A (EN 175301-803 / ISO 4400)
Spoelseries	Serie 3000 (30 mm, 10 W DC) of Serie 3600 (36 mm, 24 W DC)
ED-bedrijf	100% (continu bedrijf)
Beschermingsklasse	IP65 (met DIN-stekker)
HS-code	8481.80 - Kleppen voor leidingen

Kenmerken & Voordelen

R2IC - direct gestuurd Schakelt onafhankelijk van de mediumdruk en functioneert ook vanaf 0 bar. Volledig uitgevoerd in RVS AISI 303. Geproduceerd in Italië.

Universele DIN-spoelaansluiting DIN 43650A-aansluiting (EN 175301-803 / ISO 4400) - compatibel met spoelen Serie 3000 (10 W) of 3600 (24 W).

Continubedrijf (100% ED) Geschikt voor continu bedrijf. IP65 bescherming met DIN-stekker.

Afdichting NBR Temperatuurbereik medium: -10 / +90 °C. Geschikt voor diverse vloeistoffen en gassen binnen een viscositeitsgrens van 27 cSt.

Toepassingen

Procesautomatisering en machinebouw.
Pneumatische en hydraulische installaties.
Water- en luchtleidingen, koelsystemen.
Doseersystemen en kleine debieten.
Toepassingen bij lage druk of vacuüm (direct gestuurd).

Montageadvies

Universele inbouwpositie; bij voorkeur met spoel verticaal naar boven. Controleer voor montage of het medium compatibel is met het gekozen afdichtingsmateriaal. Bij omgevingstemperaturen boven 80 °C dient eerst onze technische afdeling te worden geraadpleegd. Voor industriële zuurstof toepassingen FKM-afdichting en ontvet uitvoering gebruiken (max. 25 bar).
