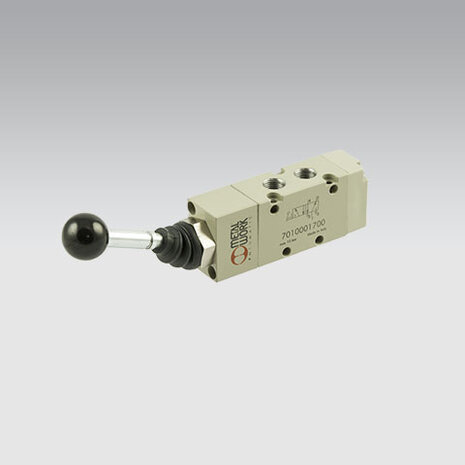

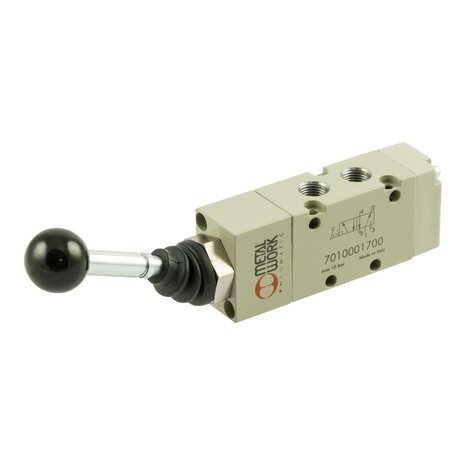

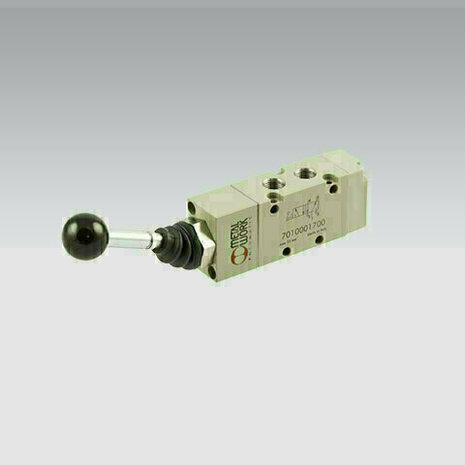

Dit is een Serie 70 ventiel met handmatige bediening axiale hendel (rechtopstaand, vooraan), schakelschema 5/2, bistabiele uitvoering (impulsschakeling). Aansluiting G1/8. De Serie 70 is een modulair klepensysteem met poppet-constructie (geen smering nodig, ongevoelig voor vervuiling), geschikt voor individuele montage, batterijmontage op meervoudige basis of integratie met de KCV-cilinderbeugel.
Modulair systeemVolledige Serie 70 lijn handmatig, mechanisch, pneumatisch en elektro-pneumatisch met identieke afmetingen. Vrije keuze van bediening per toepassing.
Poppet-constructieStootklep-uitvoering ongevoelig voor vervuiling geen schuifringen, geen smering nodig. Ondersteunt vacuüm tot 10 bar.
Universele montageIndividuele wandmontage, batterijmontage op meervoudige basis (CSA / CVM / modulair) of directe montage op cilinder via KCV-beugel.
Robuuste handbedieningIndustriële uitvoering met metalen hendel bistabiele varianten blijven in elke geselecteerde positie zonder kracht uit te oefenen.
Handbediende ventielen voor onderhouds- en service-functies, noodontluchting, hoofdluchtafsluiting, batchproces-bediening en machineconfiguratie. Bistabiele uitvoeringen worden gebruikt waar een gekozen positie zonder verdere actie behouden moet blijven (luchttoevoer aan/uit, modus-omschakeling).
Bevestig het ventiel met M3 schroeven (aandraaimoment 0,8 Nm) of monteer op meervoudige basis. Sluit poort 1 aan op gefilterde luchttoevoer (min. 2,5 bar voor monostabiel, 1 bar voor bistabiel). Voor 5/3 met open centra: sluit poort 1 niet rechtstreeks aan op een drukbron met groot reservoir gebruik een drukregelaar voor stabiele werking.
Gebruik gefilterde lucht (50 µm). Smering, indien gebruikt, moet continu zijn. Vermijd installatie in zwaar trillende omgevingen voor bistabiele varianten monteer waar mogelijk niet verticaal.
