Beschrijving

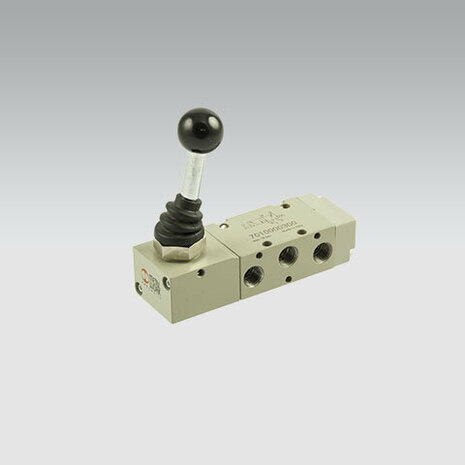

Dit is een Serie 70 ventiel met handmatige bediening — 90° hendel (zijwaartse bediening), schakelschema 5/3 drukcentra (PC), monostabiele uitvoering met veerretour. Aansluiting G1/2. De Serie 70 is een modulair klepensysteem met poppet-constructie (geen smering nodig, ongevoelig voor vervuiling), geschikt voor individuele montage, batterijmontage op meervoudige basis of integratie met de KCV-cilinderbeugel.
Serie 70 — 5/3 · PC · G1/2 · flow 4600 Nl/min · handbediening — Serie 70 modulair klepensysteem voor industriële pneumatica.
Modulair Serie 70: identieke afmetingen voor handmatige (MAV), mechanische (MEV), pneumatische (PNV) en elektro-pneumatische (SOV) bediening. Volledig uitwisselbaar op gemeenschappelijke meervoudige basis (CSA / CVM) — verander van bedieningstype zonder de leiding aan te passen.
Poppet-uitvoering: stootklep-constructie ongevoelig voor vervuiling — geen schuifringen, geen smering nodig. Werking vanaf vacuüm bij voorgestuurde varianten.
Technische Specificaties
| Fabrikant | Metal Work |
|---|
| Serie | Serie 70 |
|---|
| Type bediening | Handmatig bediend |
|---|
| Bedieningsdetail | 90° hendel (zijwaartse bediening) |
|---|
| Schakelschema | 5/3 |
|---|
| Middenstand | Druk-centra (Pressure Centres) — uitgangen onder druk in rust |
|---|
| Schakelstabiliteit | Monostabiel (veerretour) |
|---|
| Aansluiting | G1/2 (cilindrisch gas) |
|---|
| Werkdrukbereik | 2,5 tot 10 bar (0.25 tot 1.0 MPa, 36 tot 145 psi) |
|---|
| Temperatuurbereik | -10 tot +60 °C (14 tot 140 °F) |
|---|
| Nominale diameter | 15 mm |
|---|
| Conductantie C | 971,43 Nl/min·bar |
|---|
| Kritische verhouding b | 0,43 |
|---|
| Debiet bij 6 bar (ΔP 0,5 bar) | 3200 Nl/min |
|---|
| Debiet bij 6 bar (ΔP 1 bar) | 4600 Nl/min |
|---|
| Constructie | Poppet (stootklep) — geen schuifringen, geen smering |
|---|
| Medium | Gefilterde lucht (zonder smering); indien gesmeerd, smering moet continu zijn |
|---|
| Montagepositie | Vrij |
|---|
| HS-code | 8481.20 |
|---|
Kenmerken & Voordelen
Modulair systeemVolledige Serie 70 lijn — handmatig, mechanisch, pneumatisch en elektro-pneumatisch met identieke afmetingen. Vrije keuze van bediening per toepassing.
Poppet-constructieStootklep-uitvoering ongevoelig voor vervuiling — geen schuifringen, geen smering nodig. Ondersteunt vacuüm tot 10 bar.
Universele montageIndividuele wandmontage, batterijmontage op meervoudige basis (CSA / CVM / modulair) of directe montage op cilinder via KCV-beugel.
Robuuste handbedieningIndustriële uitvoering met metalen hendel — bistabiele varianten blijven in elke geselecteerde positie zonder kracht uit te oefenen.
Toepassingen
Handbediende ventielen voor onderhouds- en service-functies, noodontluchting, hoofdluchtafsluiting, batchproces-bediening en machineconfiguratie. Bistabiele uitvoeringen worden gebruikt waar een gekozen positie zonder verdere actie behouden moet blijven (luchttoevoer aan/uit, modus-omschakeling).
Montageadvies
Bevestig het ventiel met M3 schroeven (aandraaimoment 0,8 Nm) of monteer op meervoudige basis. Sluit poort 1 aan op gefilterde luchttoevoer (min. 2,5 bar voor monostabiel, 1 bar voor bistabiel). Voor 5/3 met open centra: sluit poort 1 niet rechtstreeks aan op een drukbron met groot reservoir — gebruik een drukregelaar voor stabiele werking.
Gebruik gefilterde lucht (50 µm). Smering, indien gebruikt, moet continu zijn. Vermijd installatie in zwaar trillende omgevingen voor bistabiele varianten — monteer waar mogelijk niet verticaal.
Accessoires
- Meervoudige basis (CSA / CVM) voor 2 tot 10 ventielen naast elkaar — gemeenschappelijke voeding en afblaas.
- Modulaire basis voor mengconfiguraties met scheidingsdiafragma, blindplaat en tussenvoeding.
- KCV-bevestigingsbeugel voor directe montage van het ventiel op een ISO 15552 cilinder.
- Geluiddempers en uitlaatregelaars voor poorten 3 en 5.
- Paneelbedieningen: drukknoppen, draai- en sleutelschakelaars (bij BRE-paneelvarianten).
