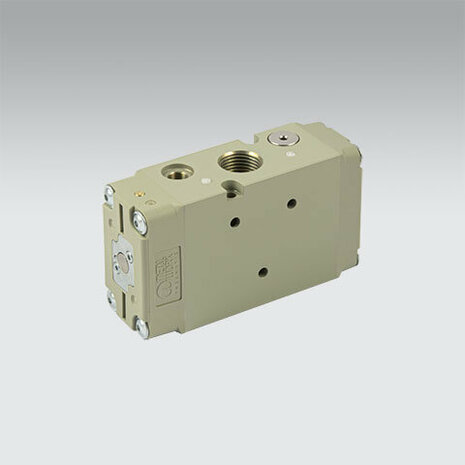

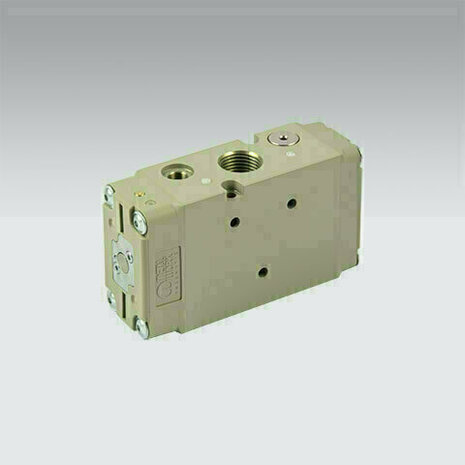

Dit is een Serie 70 ventiel met pneumatische bediening, schakelschema 3/2 NO (normaal open), monostabiele uitvoering met veerretour. Aansluiting G1/2. De Serie 70 is een modulair klepensysteem met poppet-constructie (geen smering nodig, ongevoelig voor vervuiling), geschikt voor individuele montage, batterijmontage op meervoudige basis of integratie met de KCV-cilinderbeugel.
Modulair systeemVolledige Serie 70 lijn — handmatig, mechanisch, pneumatisch en elektro-pneumatisch met identieke afmetingen. Vrije keuze van bediening per toepassing.
Poppet-constructieStootklep-uitvoering ongevoelig voor vervuiling — geen schuifringen, geen smering nodig. Ondersteunt vacuüm tot 10 bar.
Universele montageIndividuele wandmontage, batterijmontage op meervoudige basis (CSA / CVM / modulair) of directe montage op cilinder via KCV-beugel.
Pneumatische impulsStuurdruk vanaf 2.5 bar — schakeltijd typisch <20 ms. Ideaal voor explosieve omgevingen waar elektrische bediening ongewenst is.
Pneumatische impulsventielen voor seriegeschakelde besturingsketens, logische schakelingen (AND/OR), pneumatische tellers, AND-gates en explosieveilige besturingscircuits waarin elektriciteit ongewenst is. Bistabiele varianten dienen als geheugen-elementen.
Monteer het ventiel individueel of op een meervoudige basis. Sluit de pilot-poorten (12 / 14) aan op een 3/2 stuurventiel — minimum 2,5 bar stuurdruk. Voor differentiële uitvoering: stuurdruk op 12 zorgt voor schakeling, retour bij wegvallen druk via veer.
Gebruik gefilterde lucht (50 µm). Smering, indien gebruikt, moet continu zijn. Vermijd installatie in zwaar trillende omgevingen voor bistabiele varianten — monteer waar mogelijk niet verticaal.
