Omal AGO - SR 40 PSI (2,8 bar) (SRN 480)-F14 SRN0480442S - AGO - SR 40 PSI (2,8 bar) (SRN 480)-F14 AGO - SR 40 PSI (2,8 bar) (SRN 480)-F14 - Omal AGO - SR 40 PSI (2,8 bar) (SRN 480)-F14 - Omal
Omal AGO - SR 40 PSI (2,8 bar) (SRN 480)-F14 SRN0480442S - AGO - SR 40 PSI (2,8 bar) (SRN 480)-F14 AGO - SR 40 PSI (2,8 bar) (SRN 480)-F14 - Omal AGO - SR 40 PSI (2,8 bar) (SRN 480)-F14 - Omal

SRN0480442S - AGO - SR 40 PSI (2,8 bar) (SRN 480)-F14

» Koppel: 480 Nm | Flens: F14 | As: 36 mm | Type: SR
€ 1.181,72 excl. btw
€ 1.429,88 incl. btw
Prijs per 1
Bestellen
Staffelprijzen
Aantal Prijs per 1 (excl. btw) Prijs per 1 (incl. btw)
1
€ 1.181,72
€ 1.429,88
5
€ 1.181,72 € 1.063,55
€ 1.429,88 € 1.286,90
10
€ 1.181,72 € 1.004,46
€ 1.429,88 € 1.215,40
20
€ 1.181,72 € 945,38
€ 1.429,88 € 1.143,91
35
€ 1.181,72 € 768,12
€ 1.429,88 € 929,43
50
€ 1.181,72 € 649,95
€ 1.429,88 € 786,44

Productnummer: SRN0480442S
Verzendkosten € 0,00
Standaard levertijd Op aanvraag
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

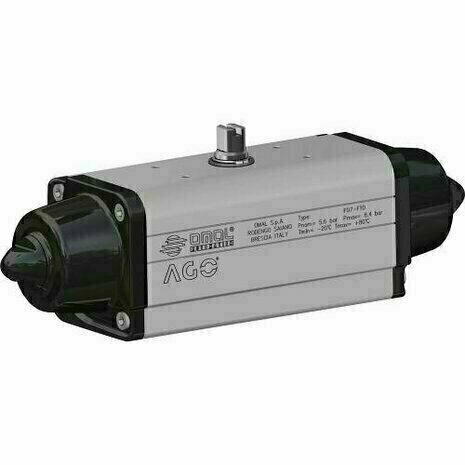

SRN0480442S - Omal AGO pneumatische kwartdraai-actuator - SRN480 veerretour · 480 Nm bij 5,6 bar · ISO 5211 F10/F12 · Aluminium uitvoering

Beschrijving

Dit is een pneumatische kwartdraai-actuator in veerretour uitvoering. Breakaway-koppel 480 Nm bij 5,6 bar - bij luchtuitval sluit de actuator automatisch via de veren (clockwise). Topflens: ISO 5211 F10/F12. Aluminium uitvoering. AGO-reeks ontworpen door Giugiaro Design.

Veerretour-werking. Bij druk-toevoer beweegt de zuiger en wordt de veer gespannen - kraan opent. Bij luchtuitval drukt de veer de zuiger terug - kraan sluit automatisch (clockwise). Het terugloopkoppel hangt alleen af van de veer en is onafhankelijk van de luchtdruk. 4 veer-tarages beschikbaar (2,8 / 3,5 / 4,2 / 5,6 bar).

Technische Specificaties

FabrikantOmal Automation (Italië)
ProductlijnAGO Aluminium uitvoering - pneumatische kwartdraai-actuator
MaatSRN480
UitvoeringVeerretour
Breakaway-koppel bij 5,6 bar480 Nm
Veer-tarages beschikbaar2,8 bar (40 PSI) · 3,5 bar (50 PSI) · 4,2 bar (60 PSI) · 5,6 bar (80 PSI)
Topflens (actuator-mount)EN ISO 5211 F10/F12
Aansluiting accessoiresEN 15714-3 (NAMUR) / VDI/VDE 3845
Rotatie-hoek92° (-1°, +91°) - automatische sluiting clockwise
Nominale luchtdruk5,6 bar
Maximum luchtdruk8,4 bar
Behuizing-materiaalAluminium (geanodiseerd)
AsRoestvrij staal
Temperatuurbereik-20°C tot +80°C (standaard) · -50°C tot +60°C (lage temp.) · -20°C tot +150°C (hoge temp.)
StuurmediumGefilterde droge perslucht, niet noodzakelijk gesmeerd.
Luchtverbruik2.8 dm³/cyclus
Gewicht22.7 kg
Engineering normEN 15714-3
HS-code8481.80.79
CertificeringATEX 2014/34/EU op aanvraag · SIL 3 (IEC 61508)

Koppel-tabel bij rotatie 0°

Veer-tarage2,8 bar (40 PSI)3,5 bar (50 PSI)4,2 bar (60 PSI)5,6 bar (80 PSI)
Koppel (Nm)160200240320

Kenmerken & Voordelen

Veerretour fail-safeAutomatische sluiting bij luchtuitval - kritisch voor veiligheid van het proces.
4 veer-tarages beschikbaarVeer-pakket leverbaar voor 2,8 / 3,5 / 4,2 / 5,6 bar - afstemming op werkdruk.
Scotch-yoke designRollende wrijving - minder slijtage, hoger breakaway-koppel (BTO & BTC), compacter dan tandheugel.
Lager luchtverbruik (-20% bij SR)20% minder lucht-cm³/Nm t.o.v. tandheugel-design.
Compacter (-30% kg/Nm)Minder gewicht en formaat dan tandheugel-tandwiel-actuator.
Zelfsmerend afdichtingssysteemEnergized self-lubricated strips - geen plakken na lange inactiviteit.
NAMUR-aansluiting geïntegreerdVanaf SRN30: NAMUR-aansluiting voor magneetventiel is geïntegreerd.
RVS asAs in roestvrij staal - hogere corrosie-weerstand.
ATEX-versie op aanvraagVoor installatie in potentieel explosie-gevaarlijke omgevingen.
SIL 3 gecertificeerdVoor ESD veiligheidskringen tot SIL 3.

Toepassingen

  • Fail-safe automatisering - kraan sluit automatisch bij luchtuitval.
  • ESD-veiligheidskringen (Emergency Shut Down).
  • Algemene industriële toepassingen.
  • Veiligheidskringen tot SIL 3 (IEC 61508).
  • ATEX 2014/34/EU omgevingen (op aanvraag).

Productdocumentatie

PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDFPDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDFPDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDFPDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF
Vragen of advies nodig?
Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
