AVA B20 - Basic Actuator
0 Review | Review toevoegen
Basic | 20Nm

Artikelnummer

B20

Verzendkosten

€ 15,00

Standaard levertijd

Op aanvraag

€ 309,00
excl. btw
€ 373,89
incl. btw
Aantal:
Bestellen


Technische specificaties

IP67 / NEMA 4X 0–270° 24 VAC/DC of 95–265 VAC On/Off
Nominaal koppel Breekkoppel: 25 Nm (221 in.lbs) / bedrijfskoppel: 20 Nm (178 in.lbs)
Behuizing PC+PET kunststof behuizing

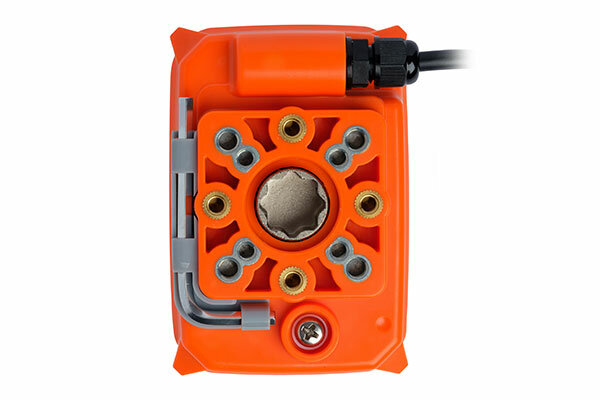

ISO 5211 F03 / F04 / F05 × 14 mm
Uitgaande aandrijving 14 mm

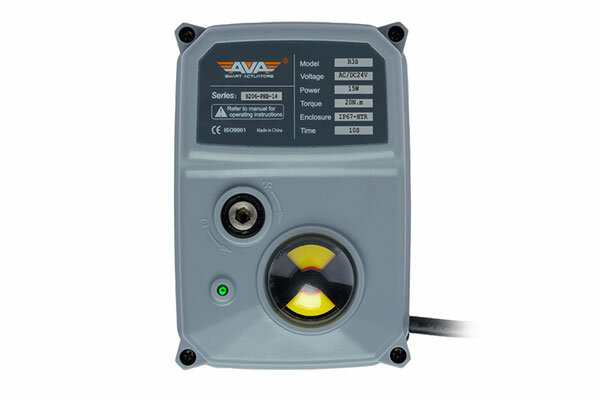

Status-LED Ja, RGB (Open, Close, Alarm)
Spanningsbereik 24 VAC/DC, 95–265 VAC, 12 VDC
Looptijd (onbelast) 10–15 s

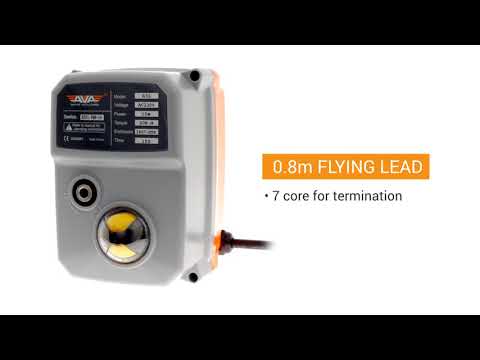

Aansluitkabel 0,8 m voorgemonteerd, AC 300 V, 7-aderig
Beschermingsgraad IP67 / NEMA 4X
Werkhoek 0–270° (instelbaar via interne nokken)
Temperatuurbereik −20 °C tot +80 °C
Inschakelduur (duty cycle) 75% (rated)
Schokbestendigheid < 300 m/s²
Geluidsniveau Max. 50 dB(A)
Vibratie 10–55 Hz, 1,5 mm dubbele amplitude

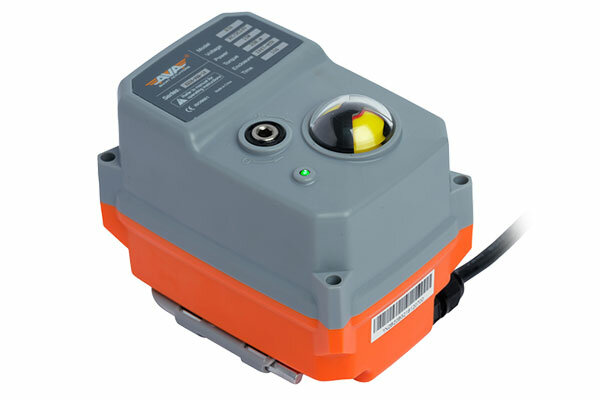

Positie-indicatie Mechanische koepelvenster-indicator
Montage Verticaal / horizontaal (niet onderhangend)
Doorgangsspanningstest 500 VAC gedurende 1 minuut
Onderhoud Onderhoudsvrij — deksel niet verwijderen
Isolatieweerstand 100 MΩ / 500 VDC
Goedkeuringen TÜV CE & EMC, REACH, RoHS
Explosieveilig Nee — alleen toepassen in niet-gevaarlijke (safe area) omgevingen

Bestelcode (basisserie)

Voorbeeld bestelcode: B205-PHB-14.
Opbouw: Serie > Functie > Spanning > Behuizing > Verwarming > Bedrading > Uitgaande aandrijving

Onderdeel Code Omschrijving
Serie B Basic
Functie 20 On/Off
Functie (alternatief) 24 Failsafe
Functie (alternatief) 219 Hi Speed
Spanning 1 220 VAC
Spanning 2 110 VAC
Spanning 3 24 VAC
Spanning 4 24 VDC
Spanning 5 95–265 VAC
Spanning 6 24 VAC/DC
Spanning 7 12 VDC
Behuizing P PC+PET
Behuizing (alternatief) A Aluminium
Verwarming H Inclusief
Verwarming (alternatief) 0 Zonder
Bedrading A 3-draads SPST
Bedrading (alternatief) B 3-draads SPDT
Bedrading (alternatief) G 2-draads
Uitgaande aandrijving 11 11 mm
Uitgaande aandrijving 14 14 mm

Artikelnr. overzicht

Artikelnr. Voltage Versie Power Snelheid
B2010-5PHB-14 95-265VAC/DC 50/60Hz ON OFF 15W 10s
B2010-6PHB-14 22-28VAC/DC 50/60Hz ON OFF 15W 10s
B2010-7PHB-14 12VDC 50/60Hz ON OFF 25W 15s
B2014-5PHB-14 95-265VAC/DC 50/60Hz FAILSAFE 36W 10s
B2014-6PHB-14 22-28VAC/DC 50/60Hz FAILSAFE 36W 10s
B2019-5PHB-14 95-265VAC/DC 50/60Hz HI SPEED 85W 5s
B2019-6PHB-14 22-28VAC/DC 50/60Hz HI SPEED 85W 1s

Opmerkingen

Kabellengte Standaard 0,8 m. Verlengde kabels leverbaar (meerprijs).
LED-statuslamp Bij single-voltage uitvoeringen geen LED. Bij multi-voltage uitvoeringen is LED standaard.
1-seconde uitvoering Alleen beschikbaar met 24 VDC single-voltage motor.
Verwarming Als standaard geleverd met verwarming.
11 mm uitgaande aandrijving Langere levertijd; 14 mm is standaard voorraadoptie.
Explosieveilig Niet toepassen in hazardous locations; alleen safe area toepassingen.
