AVA S50 - Smart Actuator
0 Review | Review toevoegen
Smart | 50Nm | OLED

Artikelnummer

S50

Verzendkosten

€ 0,00

Standaard levertijd

Op aanvraag

€ 553,00
excl. btw
€ 669,13
incl. btw
Aantal:
Bestellen


Technische specificaties

SMART SERIES 0–270° 24 VAC/DC · 95–265 VAC · 12 VDC Borstelloze / modulerende motor
Nominaal koppel (Nm / in.lbs) Breekkoppel: 60 Nm (532) / bedrijfskoppel: 50 Nm (443)
Alarmrelais Ja, optie voor storingsalarmuitgang
ISO 5211 F05/07 × 14 mm
Uitgaande aandrijving 14 mm
Status-LED Ja, RGB (Open, Dicht, Alarm)
Spanningsbereik 24 VAC/DC, 95–265 VAC, 12 VDC
Looptijd (onbelast) 10–12 s
Aansluitkabel 0,8 m voorgemonteerd, AC300V geschikt, 7-aderig*
3-standenfunctie Ja, instelbaar via SmartMenu firmware
Werkhoek 0–270°. Ingesteld via digitale encoder.
Werkhoek digitaal instelbaar via SmartMenu firmware.
Inschakelduur (duty cycle) 75% (rated) – 100% (rated) bij modulerend bedrijf
Borstelloze motor Ja, DC borstelloze motor
Geluidsniveau Max. 50 dB(A)
Modulerende regeling Indien van toepassing vooraf ingesteld af fabriek
Positie-indicatie Mechanisch gekoppeld aan digitale encoder voor nauwkeurige positiebepaling
Lokale bediening Ja, via SmartMenu met touch-knoppen
Omgekeerde werking Ja, instelbaar via SmartMenu
Snelheidsregeling PWM- of PULSE-snelheidsregeling via SmartMenu
Fail-to-3rd-position Ja, instelbaar via SmartMenu
Explosieveilig Nee, niet toepassen in gevaarlijke zones. Alleen geschikt voor safe-area toepassingen.

Opmerking: * Zie vorige pagina voor details over beschikbare opties voor voorgemonteerde kabellengtes, temperatuurbereik, behuizing en aankomende goedkeuringen.

SMART SERIES

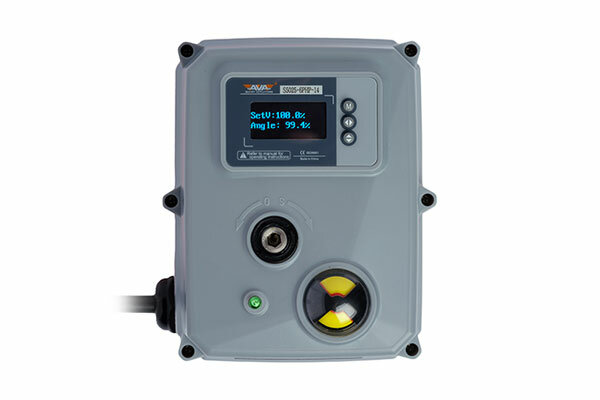

  • OLED-scherm met kleurweergave voor visuele weergave van de actuatorstatus, inclusief eventuele alarm- en waarschuwingsmeldingen.
  • SmartMenu met onboard firmware maakt het mogelijk om parameters zoals snelheid, hoek en nauwkeurigheid aan te passen.
  • Lokale bediening standaard via touch-knoppen voor Open > Dicht bediening.
  • Uitgebreide functionaliteit waaronder Modulating, Failsafe Modulating, Modulating Hi Speed, Modbus RS485/RTU, Multi Turn en Timer-series.

Opmerking: Voor de Smart Series leveren wij uitsluitend multivoltage uitvoeringen, behalve Hi Speed 24VDC om een looptijd van 1 seconde te realiseren. Hi Speed Failsafe is momenteel niet beschikbaar.

Hoofd-bestelcodes Smart Series

* geeft standaardopties voor voorraadproducten aan.
Voorbeeld: S5010-6PHE-14
Opbouw: Serie > Functie > Spanning > Behuizing > Verwarming > Bedrading > Uitgaande aandrijving >

Onderdeel Code Omschrijving
Serie 50 Smart
Functie 10 On/Off
Functie (alternatief) 14 Failsafe
Functie (alternatief) 19 Hi Speed
Functie (alternatief) 25 Modulating
Functie (alternatief) 26 Modulating Failsafe
Functie (alternatief) 29 Modulating Hi Speed
Functie (alternatief) 31 Modbus On/Off
Functie (alternatief) 34 Modbus Failsafe
Functie (alternatief) 35 Modbus Modulating
Spanning 4 24 VDC
Spanning 5 95–265 VAC
Spanning 6 24 VAC/DC
Spanning 7 12 VDC
Behuizing P *PC+PET
Behuizing (alternatief) A Aluminium
Verwarming H *Inclusief
Verwarming (alternatief) 0 Zonder
Bedrading E *3-draads SPDT
Bedrading (alternatief) P 4–20 mA
Bedrading (alternatief) U 0–10 V
Bedrading (alternatief) V 2–10 V
Bedrading (alternatief) W RS485 Modbus
Alarmrelais A Alarm
Uitgaande aandrijving 14 *14 mm
Uitgaande aandrijving (alternatief) 17 17 mm

Artikelnr. overzicht

Artikelnr. Spanning Uitvoering Vermogen Snelheid
S5010-5PHB-14 95-265 VAC/DC On/Off 25 W 12 s
S5010-6PHB-14 24 VAC/DC On/Off 25 W 12 s
S5014-5PHB-14 95-265 VAC/DC Failsafe 40 W 12 s
S5014-6PHB-14 24 VAC/DC Failsafe 40 W 12 s
S5019-5PHB-14 95-265 VAC/DC Hi Speed 40 W 12 s
S5019-6PHB-14 24 VAC/DC Hi Speed 40 W 12 s
S5025-5PHC-14 95-265 VAC/DC Modulating 25 W 12 s
S5025-6PHC-14 24 VAC/DC Modulating 25 W 12 s
S5026-5PHC-14 95-265 VAC/DC Modulating FC 40 W 12 s
S5026-6PHC-14 24 VAC/DC Modulating FC 40 W 1 s
S5029-5PHC-14 95-265 VAC/DC Modulating Fast 40 W 1 s
S5029-6PHC-14 24 VAC/DC Modulating Fast 40 W 1 s
