Productnummer: 0950200011
EAN: 8024986026030

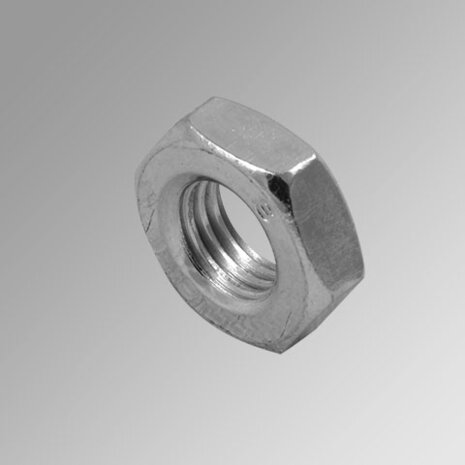

Metal Work zuigerstang-contramoer M8 voor cilinder Ø 20 mmDe Metal Work 0950200011 is een aparte zuigerstang-contramoer met draadmaat M8, voor pneumatische cilinders met boring Ø 20 mm volgens ISO 6432. Functie: contramoer voor borging van een gaffelkop (GK-M), kogelstangkop (GA-M) of andere zuigerstang-bevestiging.Schroef de stangbevestiging (gaffel/kogelstang/etc.) op de zuigerstang-draad M8 en stel de eindpositie nauwkeurig af. Schuif vervolgens deze contramoer langs de stang naar boven tegen de stangbevestiging en draai vast met een passende sleutel dit voorkomt dat de bevestiging losdraait door trillingen of cyclische belasting.Belangrijkste eigenschappenDraad M8Standaard ISO 6432-draadmaat voor zuigerstang-contramoer, afgestemd op cilinder Ø 20 mm.Zeshoekige uitvoeringZeshoekig profiel aandraaien met standaard moersleutel of dopsleutel. Sleutelmaat afhankelijk van draad: M4 = SW7, M6 = SW10, M8 = SW13, M10 = SW17.Fijne metrische draadFijne draad-pitch voor hoge axiale klemkracht en lage zelf-losdraai-gevoeligheid bij trillingen.Verzinkt staalAlgemene industriële afwerking voldoende corrosiebescherming voor binnentoepassingen. Voor RVS, vraag op aanvraag W095X-equivalent.SpecificatiesTypeTypeZuigerstang-contramoerDraadThreadM8 (vrouwelijk / female)FunctieFunctioncontramoer voor borging van een gaffelkop (GK-M), kogelstangkop (GA-M) of andere zuigerstang-bevestiging (lock nut for fixing clevis fork, ball joint, or other piston rod attachment)Geschikt voor cilinderSuitable for cylinderISO 6432 mini-cilinder Ø 20 mmMateriaalMaterialstaal met zink-coating (Fe/Zn 8)ProfielProfilezeshoekig (DIN 934 of equivalent)VerpakkingPackaging1 stukMPNManufacturer part number0950200011FabrikantManufacturerMetal Work S.p.A.HS-codeCustoms HS code7318.16 (moeren) / 8412.90 (cilinder-onderdelen)ToepassingenTypische toepassingen:Borging van gaffelkop GK-M op zuigerstangBorging van kogelstangkop GA-M op zuigerstangVastdraaien van klantspecifieke stang-bevestigingenService/onderhoud vervanging van versleten of verloren contramoerMontageadviesAandraai-koppel. Voor draad M8 typisch 8-15 Nm afgestemd op materiaal staal en de bevestiging die geborgd moet worden. Overdraai niet kan de cilinderkop-draad of paneel beschadigen.Borging in trillings-omgeving. Bij sterke trillingen, gebruik een veerring onder de moer of medium-sterkte schroefdraadborgmiddel (Loctite 243 of equivalent).Norm-conformiteit. Draadgeometrie volgens ISO 261 (metrisch) / ISO 8675 (fijn). Coating Fe/Zn 8 conform ISO 4042; REACH/RoHS-conform.Vragen of advies nodig? Onze pneumatiek-specialisten helpen graag met de juiste keuze. Mail naar info@adl.nu of bel ADL Appendages.
De Metal Work 0950200011 is een aparte zuigerstang-contramoer met draadmaat M8, voor pneumatische cilinders met boring Ø 20 mm volgens ISO 6432. Functie: contramoer voor borging van een gaffelkop (GK-M), kogelstangkop (GA-M) of andere zuigerstang-bevestiging.
Schroef de stangbevestiging (gaffel/kogelstang/etc.) op de zuigerstang-draad M8 en stel de eindpositie nauwkeurig af. Schuif vervolgens deze contramoer langs de stang naar boven tegen de stangbevestiging en draai vast met een passende sleutel dit voorkomt dat de bevestiging losdraait door trillingen of cyclische belasting.
Standaard ISO 6432-draadmaat voor zuigerstang-contramoer, afgestemd op cilinder Ø 20 mm.
Zeshoekig profiel aandraaien met standaard moersleutel of dopsleutel. Sleutelmaat afhankelijk van draad: M4 = SW7, M6 = SW10, M8 = SW13, M10 = SW17.
Fijne draad-pitch voor hoge axiale klemkracht en lage zelf-losdraai-gevoeligheid bij trillingen.
Algemene industriële afwerking voldoende corrosiebescherming voor binnentoepassingen. Voor RVS, vraag op aanvraag W095X-equivalent.
Aandraai-koppel. Voor draad M8 typisch 8-15 Nm afgestemd op materiaal staal en de bevestiging die geborgd moet worden. Overdraai niet kan de cilinderkop-draad of paneel beschadigen.
Borging in trillings-omgeving. Bij sterke trillingen, gebruik een veerring onder de moer of medium-sterkte schroefdraadborgmiddel (Loctite 243 of equivalent).
