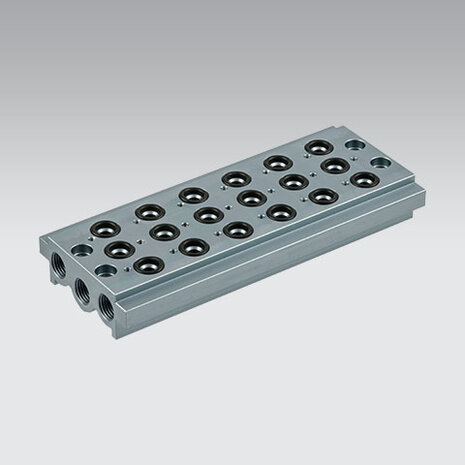

De manifold-basisplaat Metal Work Serie 70 1/4" (0224000601) is een massieve verzamellijst voor de Serie 70 poppet-ventielen. Op deze plaat kunnen 6 ventielen worden gemonteerd, die alle de gemeenschappelijke luchttoevoer (poort 1) en de gemeenschappelijke ontluchting (poorten 3/5) delen via interne kanalen in de plaat. De individuele werkpoorten (2 en 4) van elk ventiel zijn afzonderlijk uitgenomen op de plaat geschikt voor doorgevoerde leidingen of push-in koppelingen.
In tegenstelling tot een mounting-strip biedt een manifold-basisplaat een volledig gesloten kanaal-structuur minder externe leidingen, robuuster en gemakkelijker te demonteren voor service.
Voor 6 ventielen: één centrale luchttoevoer, gedeelde ontluchting, individuele werkpoorten minder leidingwerk en lekpunten dan individuele ventiel-bedrading. Ideaal voor compacte besturingen.
Belangrijkste eigenschappen
6 ventielpositiesElke positie biedt onafhankelijke werkpoorten (2 en 4) en deelt de gemeenschappelijke voeding (1) en ontluchting (3/5).
Compacte interne kanalenDe luchtkanalen lopen volledig binnen de plaat geen externe verbindingen tussen ventielen, lager risico op lekkage.
1/4" gewindeaansluitingenToevoer en ontluchting via G1/4" aan de uiteinden van de plaat. De individuele werkpoorten zijn standaard 1/4" of M5 afhankelijk van uitvoering.
Modulair koppelbaarCombineerbaar met intermediate plates (0226-serie) voor het scheiden van groepen ventielen binnen één manifold bijvoorbeeld voor verschillende drukniveaus of veiligheidszones.
Aluminium constructieGeanodiseerd aluminium corrosiebestendig, robuust en lichtgewicht.
Service-vriendelijkVentielen kunnen individueel worden gedemonteerd zonder de luchttoevoer naar de andere posities te onderbreken gebruik blanking plates (0226) voor lege posities.
Technische gegevens
| FabrikantManufacturer | Metal Work S.p.A. (Italië)Metal Work S.p.A. (Italy) |
|---|
| Compatibele serieCompatible series | Serie 70 (poppet-ventielen)Series 70 (poppet valves) |
|---|
| ArtikelnummerPart number | 02240006010224000601 |
|---|
| Aantal ventielpositiesNumber of valve positions | 66 |
|---|
| Voedings-/ontluchtingsaansluitingSupply/exhaust connection | G1/4" (BSP cilindrisch, ISO 228-1)G1/4" (BSP parallel, ISO 228-1) |
|---|
| Werkpoorten (per positie)Working ports (per position) | G1/4" of M5 afhankelijk van ventieluitvoeringG1/4" or M5 depending on valve version |
|---|
| Max. werkdrukMax. working pressure | 10 bar (1.0 MPa, 145 psi)10 bar (1.0 MPa, 145 psi) |
|---|
| WerktemperatuurOperating temperature | ?10 °C tot +60 °C (14 °F tot 140 °F)?10 °C to +60 °C (14 °F to 140 °F) |
|---|
| MateriaalMaterial | Geanodiseerd aluminiumAnodised aluminium |
|---|
| Pakkingen (interface)Seals (interface) | NBR (geleverd los of bij O-ring kit 0226004701/005701)NBR (supplied loose or with O-ring kit 0226004701/005701) |
|---|
| ConformiteitConformity | REACH, RoHSREACH, RoHS |
|---|
| HS-code (douane)HS code (customs) | 8481.908481.90 |
|---|
Typische toepassingen
Geschikt voor:
- Centrale ventielblok voor multi-cilinder besturingen op productie- en verpakkings-machines
- Robotica en pick-and-place meerdere assen aansturen vanuit één compact ventielblok
- Schakelkasten en machinepanelen met beperkte ruimte
- OEM-machinebouw als standaard manifold voor Serie 70 ventielen
- Modulaire systemen met scheiders (0226-serie) voor verschillende druk- of veiligheidszones
Montage-advies
Plaatsing. Bevestig de manifold-basisplaat op het machineframe of in een schakelkast via de gaten in de zijflenzen. Plaats de plaat horizontaal of verticaal oriëntatie heeft geen invloed op de werking, maar verticale montage met aansluitingen naar boven vergemakkelijkt onderhoud.
Ventielmontage. Plaats het correcte aantal Serie 70 ventielen op de plaat met meegeleverde of afzonderlijk te bestellen O-ring afdichtingen (kit 0226004701 voor 1/8", kit 0226005701 voor 1/4"). Gebruik blanking plates (0226004500/005500) op lege posities anders gaat alle lucht door de eerste open positie verloren.
Aansluiting. Verbind de centrale voeding (1) en ontluchting (3/5) aan de uiteinden van de plaat via G1/4" fittings. Voorzie de ontluchting van geluid-dempers indien gewenst. De individuele werkpoorten (2 en 4) sluit u aan op de cilinders of actuators via geschikte push-in koppelingen of fittings.
Norm-conformiteit. Aansluitingen volgens ISO 228-1 (BSP cilindrisch, G). Compatibel met Metal Work Serie 70 modulair-systeem. Voldoet aan EU REACH en RoHS-richtlijnen.
