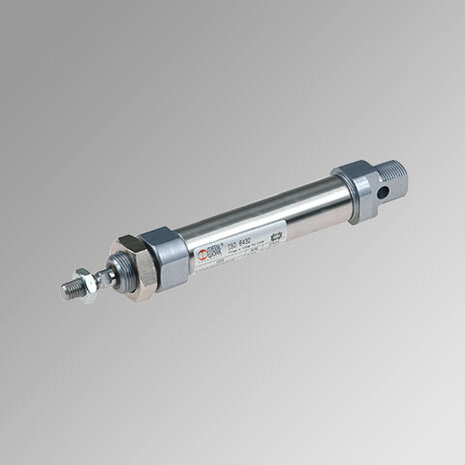

De Metal Work SEM 1110120050XP is een compacte enkelwerkende pneumatische cilinder volgens de internationale norm ISO 6432. Deze uitvoering heeft een boring van Ø 12 mm, een nuttige slag van 50 mm en is uitgerust met elastische dempingsringen. De cilinder werkt enkelwerkend met veerterugkeer ("return spring"): perslucht stuurt de zuigerstang uit, een interne veer brengt hem terug naar de rustpositie. Daardoor is slechts één 5/3- of 3/2-stuurklep nodig en wordt minder lucht verbruikt ideaal voor klempunten, uitwerpers, blokkeringen en kleine positioneringen waar een eenduidige rustpositie vereist is.
De ronde, naadloze body is gemaakt van AISI 304 roestvast staal en gerold; de cilinder heeft geen schroeven of trekstangen aan de buitenzijde. De koppen zijn van geanodiseerd aluminium, de zuigerstang is van verchroomd staal C45 of (op aanvraag) RVS AISI 303. Dankzij het ronde profiel en de RVS-buis is de SEM uitstekend geschikt voor levensmiddelen-omgevingen, verpakkingsmachines, lichte montageautomaten en toepassingen met regelmatige reiniging.
Belangrijkste eigenschappen
ISO 6432 standaardAansluitmaten, bevestigingsgaten en bevestigingsaccessoires voldoen aan ISO 6432 en CETOP RP 52 P. Direct uitwisselbaar met andere merken die deze norm ondersteunen.
Ø 12 mm × slag 50 mmTheoretische uitgangskracht bij 6 bar: 68 N; bij 10 bar: 113 N (vol-piston, zonder veer-tegenkracht). Effectieve duwkracht ligt ca. 15-25% lager door de retourveer.
Enkelwerkend met veerterugkeerSlechts één persluchtaansluiting actief; bij wegvallen van perslucht keert de zuigerstang automatisch terug naar de rustpositie fail-safe gedrag.
RVS bodyNaadloze, gerolde RVS buis (AISI 304) voor toepassingen in vochtige, corrosieve of voedseltechnische omgevingen. Geen pakkingschroeven aan de buitenzijde.
Specificaties
| TypeType | SEM enkelwerkend ISO 6432 uitgang door perslucht, terug door veer |
|---|
| BoringBore | Ø 12 mm (0.472?) |
|---|
| SlagStroke | 50 mm (1.97?) |
|---|
| NormStandard | ISO 6432 / CETOP RP 52 P |
|---|
| WerkingOperation | enkelwerkend met retourveer single-acting, spring return ("normaal ingetrokken") |
|---|
| DempingCushioning | elastische dempingsringen aan beide einden |
|---|
| PersluchtaansluitingAir port | M5 (cilindrisch volgens ISO 228-1) |
|---|
| Zuigerstang draadPiston rod thread | M6 mannelijk |
|---|
| Maximale werkdrukMax working pressure | 10 bar (1.0 MPa, 145 psi) |
|---|
| Minimale werkdrukMin working pressure | ? 1.5 bar (0.15 MPa, 22 psi) afhankelijk van veerkracht en slag |
|---|
| MediumtemperatuurMedium temperature | -20 °C tot +80 °C (-4 °F tot +176 °F) |
|---|
| OmgevingstemperatuurAmbient temperature | -20 °C tot +80 °C |
|---|
| Snelheid (typisch)Speed (typical) | 50500 mm/s afhankelijk van last en demping |
|---|
| MediumMedium | gefilterde, gesmeerde of niet-gesmeerde perslucht volgens ISO 8573-1 klasse 7-4-4 |
|---|
| BodybuisCylinder tube | AISI 304 roestvast staal, naadloos, intern gehoond |
|---|
| KoppenEnd covers | geanodiseerd aluminium, gerold/gefelst aan de buis |
|---|
| ZuigerstangPiston rod | verchroomd staal C45 (optioneel AISI 303 RVS) |
|---|
| PakkingenSeals | NBR (standaard); FKM/Viton op aanvraag voor hoge temperatuur of agressieve omgeving |
|---|
| Body lengte (geschat)Body length (approx.) | ? 134 mm (kop tot kop, exclusief uitgestoken zuigerstang) |
|---|
| Uitgangskracht bij 6 barOutput force at 6 bar | ? 68 N (theoretisch, vol-piston, zonder veer) |
|---|
| MPNManufacturer part number | 1110120050XP |
|---|
| FabrikantManufacturer | Metal Work S.p.A. Castegnato, Italië |
|---|
| HS-codeCustoms HS code | 8412.31 |
|---|
Toepassingen
Typische toepassingen:- Klempunten en blokkeringen in montageautomaten en jigs
- Productuitwerpers en scheiders op verpakkings- en etiketteerlijnen
- Kleine drukoperaties op stempel- en assemblagestations
- Kantelmechanismen, schuifregelaars en deursloten in machineombouw
- Voedselverwerkende machines waar regelmatige natte reiniging plaatsvindt (AISI 304-buis)
- Laboratorium- en analyse-apparatuur met lage debieteisen
- Pneumatische schakelaars in hydraulisch-pneumatische besturingen
Werkingsprincipe
Werkingsprincipe (single-acting, spring return). Bij druktoevoer op de aansluiting drukt de perslucht tegen de zuiger (12 mm Ø-vlak, ? 113 mm² werkzaam oppervlak). De zuigerstang schuift uit en comprimeert tegelijk de retourveer. Bij druk-aflaat ontspant de veer en duwt de stang terug in de "normaal ingetrokken" rustpositie. Hierdoor blijft de stang in rust altijd binnen, wat veiligheid biedt bij stroom- of luchtuitval. De effectieve duwkracht is steeds gelijk aan theoretische kracht minus de plaatselijke veerkracht; bij eindstand-buiten dus de hoogste tegenkracht.
Montageadvies
Montage. Standaard is achterste of voorste flens-bevestiging. Voor de SEM Ø 12 zijn de volgende ISO 6432-accessoires toepasbaar: voet (model A, MPN W0950012001), flensplaat (model C, W0950012002), achterscharnier (BA), contra-scharnier (BC, W0950012005), gaffelkop (GK-M, W0950012020) en kogelstangkop (GA-M, W0950012025).
Sensoring. SEM-cilinders kunnen worden voorzien van magneetsensoren via de universele klembevestiging (Metal Work W0950001103) of via SLIM-sensorgleuf op uitvoeringen met magneet.
Smering. SEM is voorgesmeerd voor lifetime geen externe smering nodig. Indien wel gesmeerd: gebruik ISO VG 32 olie (Metal Work code 9100100) en blijf consequent smeren eenmaal gesmeerd kan niet meer ongesmeerd worden gebruikt zonder revisie.
Norm-conformiteit. Voldoet aan ISO 6432 (afmetingen mini-cilinders), ISO 21287 (compact-cilinder afmetingen), ISO 15552 (interface), CETOP RP 52 P. Aansluiting volgens ISO 228-1 (parallel G-draad). REACH- en RoHS-conform.
