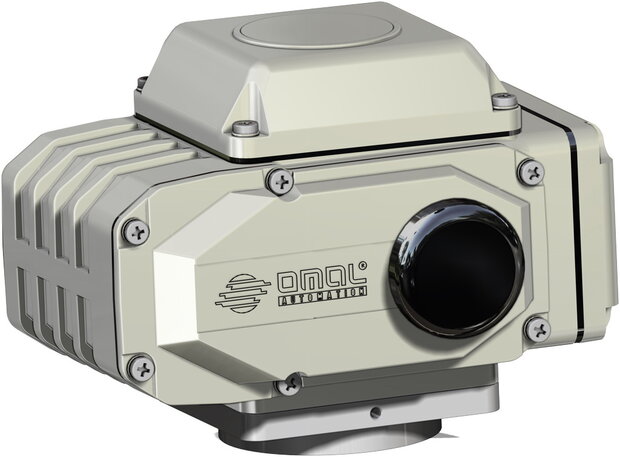

De OMAL AE is een elektrische roterende ON-OFF actuator voor het automatiseren van kwartslagafsluiters.
De werkhoek is 90° (maximaal 100°) met een dienstfactor van 50%.
De AE-serie is leverbaar in meerdere groottes met een maximaal koppel van 10 tot 1960 Nm.
Technische gegevens
| Functie |
Elektrische actuator ON-OFF |
| Werkhoek |
90° (100° max.) |
| Dienst |
50% |
| Werktemperatuur |
-25 °C tot +55 °C (bij gebruik < 0 °C: anticondens/verwarming aanbevolen) |
| Beschermingsgraad |
NEMA 4X (IP66) |
| Ventielmontage |
ISO 5211, flens van F03 t/m F14 |
| Thermische beveiliging |
Interne auto-reset thermische bescherming in de motor |
| Eindschakelaars (open/dicht) |
Instelbaar met nokken over de volledige slag |
| Hulp-eindschakelaars |
Instelbaar met nokken over de volledige slag |
| Mechanische veiligheidsstops |
Instelbaar |
| Positie-indicatie |
Gegradueerde visuele positie-indicator |
| Handbediening |
Afneembare hendel (standaard) |
| Elektrische aansluiting |
Schroefklemmen |
| Kabelinvoer |
Met wartels (kabeldoorvoer 9–11 mm) |
| Geluidsniveau |
< 70 dB(A) tijdens bedrijf |
| Isolatieweerstand |
100 MΩ / 500 Vdc |
| Isolatiespanning |
1500 Vac / 1 minuut |
| Motorisolatie |
Klasse E |
| Standaard voeding |
230 Vac (±10%) 50/60 Hz 1Ph |
Prestaties per model
In onderstaande tabel staan koppel, schakeltijd en opgenomen stroom per model.
Bij 24 Vdc geldt een afwijkend koppel voor bepaalde uitvoeringen.
| Model |
AE 10 |
AE 40 |
AE 100 |
AE 200 |
AE 400 |
AE 600 |
AE 1000 |
AE 1500 |
AE 2000 |
| Koppel (Nm) |
10 |
39 |
98* |
196 |
390* |
590 |
980 |
1470 |
1960 |
| Schakeltijd (50 Hz) (s) |
4 |
15 |
30 |
30 |
30 |
30 |
30 |
45 |
60 |
| Schakeltijd (60 Hz) (s) |
3,3 |
12,5 |
25 |
25 |
25 |
25 |
25 |
38 |
50 |
| Schakeltijd 24 Vdc (s) |
— |
9,5 |
16 |
30 |
20 |
— |
— |
— |
— |
| Opname 230 Vac 50/60 Hz (A) |
0,25/0,30 |
0,25/0,30 |
0,30/0,35 |
0,50/0,55 |
0,7/0,9 |
0,9/1,0 |
1,3/1,4 |
1,6/1,7 |
1,6/1,7 |
| Opname 115 Vac 50/60 Hz (A) |
0,6/0,7 |
0,6/0,7 |
0,60/0,65 |
1,0/1,1 |
1,6/1,8 |
1,7/1,9 |
2,6/2,8 |
3,2/3,4 |
3,2/3,4 |
| Opname 24 Vac 50/60 Hz (A) |
1,2/1,3 |
1,2/1,3 |
1,7/1,8 |
2,3/2,4 |
7 |
— |
— |
— |
— |
| Opname 24 Vdc (A) |
— |
2 |
2,5 |
2 |
6,2 |
— |
— |
— |
— |
* Opmerking: bij voeding 24 Vdc geldt: AE 100 = 68 Nm en AE 400 = 290 Nm.
Opties (op aanvraag bij bestelling)
| Alternatieve voedingen |
115 Vac, 24 Vac, 24 Vdc |
| Koppelbegrenzers |
In sluiting of in opening/sluiting (afhankelijk van uitvoering) |
| Positiepotentiometer |
135 / 500 / 1000 ohm |
| Positieomzetter |
R/I 4–20 mA DC |
| Snelheidsregeling |
30–240 s |
| Anticondens / verwarming |
Resistentie / space heater |
| Noodbediening |
Declutch handwiel (alleen AE100 en AE200) |
| Koppeling |
Drive socket (o.a. voor modellen met twee spiebanen) |

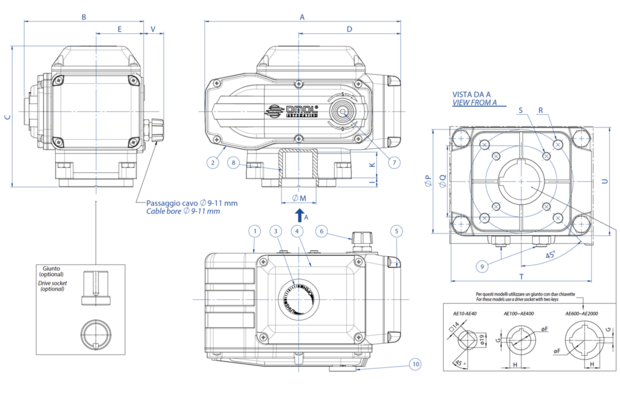

Afmetingen per model (mm) & gewicht
Overzicht van hoofdafmetingen. (Aanvraagflenzen: F04 met M5x10 op Ø42; F14 met M16x25 op Ø100.)
| Model |
AE 10 |
AE 40 |
AE 100 |
AE 200 |
AE 400 |
AE 600 |
AE 1000 |
AE 1500 |
AE 2000 |
| A |
158,5 |
158,5 |
207,5 |
256,5 |
256,5 |
381 |
381 |
381 |
381 |
| B |
114,5 |
114,5 |
122,5 |
156,5 |
156,5 |
242 |
242 |
253,5 |
253,5 |
| C |
119,5 |
119,5 |
163,5 |
185 |
185 |
234 |
234 |
234 |
234 |
| D |
76 |
76 |
110 |
133,5 |
133,5 |
199,5 |
199,5 |
199,5 |
199,5 |
| E |
51 |
51 |
54,5 |
62,5 |
62,5 |
105 |
105 |
105 |
105 |
| ØM |
26 |
26 |
35 |
40 |
40 |
65 |
65 |
65 |
65 |
| ØP (ISO 5211) |
50 (F05) |
50 (F05) |
70 (F07) |
102 (F10) |
102 (F10) |
125 (F12) |
125 (F12) |
140 (F14) |
140 (F14) |
| R x diepte |
M6x12 |
M6x12 |
M8x12 |
M10x16 |
M10x16 |
M12x20 |
M12x20 |
M16x25 |
M16x25 |
| S x diepte |
M5x10 |
M5x10 |
M6x10 |
M8x8 |
M8x8 |
M10x20 |
M10x20 |
— |
— |
| T |
80 |
80 |
98 |
135 |
135 |
160 |
160 |
160 |
160 |
| U |
72 |
72 |
86 |
106 |
106 |
140 |
140 |
140 |
140 |
| Gewicht (kg) |
2,7 |
2,7 |
4,5 |
8,5 |
9 |
20,5 |
21,5 |
22,5 |
22,5 |
Materialen
| Pos. |
Onderdeel |
Materiaal |
| 1 |
Behuizing |
Aluminium |
| 2 |
Reductorkap |
Aluminium |
| 3 |
Positie-indicator |
Glas |
| 4 |
Kap elektrische groep |
Aluminium |
| 5 |
Klemmenkastkap |
Aluminium |
| 6 |
Kabelwartel |
Zinklegering (AE10–AE40: nylon) |
| 7 |
Hendel-aansluiting |
Staal |
| 8 |
Vrouwelijke as |
Zinklegering (AE1500–AE2000: staal) |
| 9 |
Veiligheidsstops |
Roestvast staal |
| 10 |
Bescherming hendel-aansluiting |
NBR |
| 11 |
Hendel (niet afgebeeld) |
Roestvast staal |
Bestelcodes per spanning (ISO 5211 F03–F14)
Overzicht van actuatorcodes per voedingsspanning en flensbereik.
| Spanning |
AE 10
F03–F05 |
AE 10
F04 |
AE 40
F03–F05 |
AE 40
F04 |
AE 100
F05–F07 |
AE 200
F07–F10 |
AE 400
F07–F10 |
| 230 V 50/60 Hz |
AE160001 |
AE161001 |
AE160004 |
AE161004 |
AE160010 |
AE160020 |
AE160040 |
| 115 V 50/60 Hz |
AE150001 |
AE151001 |
AE150004 |
AE151004 |
AE150010 |
AE150020 |
AE150040 |
| 24 V 50/60 Hz |
AE120001 |
AE121001 |
AE120004 |
AE121004 |
AE120010 |
AE120020 |
— |
| 24 Vdc |
— |
— |
AE020004 |
AE021004 |
AE020007 |
AE020020 |
AE020030 |
| Spanning |
AE 600
F10–F12 |
AE 600
F14 |
AE 1000
F10–F12 |
AE 1000
F14 |
AE 1500
F14 |
AE 2000
F14 |
| 230 V 50/60 Hz |
AE160060 |
AE161060 |
AE160100 |
AE161100 |
AE160150 |
AE160200 |
| 115 V 50/60 Hz |
AE150060 |
AE151060 |
AE150100 |
AE151100 |
AE150150 |
AE150200 |
| 24 V 50/60 Hz |
— |
— |
— |
— |
— |
— |
| 24 Vdc |
— |
— |
— |
— |
— |
— |
Accessoires (identificatie)
Beschikbare accessoires worden in de datasheet aangeduid met onderstaande identificaties.
(Let op: potentiometer en R/I-converter zijn niet gelijktijdig beschikbaar.)
| AL2 |
Hulp-eindschakelaars (2 stuks) |
| AP1 / AP2 / AP3 |
Positiepotentiometer 135 / 500 / 1000 ohm |
| AT1 |
Koppelbegrenzer in sluiting |
| AT2 |
Koppelbegrenzer in opening en sluiting |
| ASH |
Anticondens / space heater |
| ARI |
R/I-converter 4–20 mA |
| ASC |
Snelheidsregeling |
| AHW |
Declutch handwiel (noodbediening) |
Elektrisch schema & aansluiting
In de datasheet staan voorbeeldschema’s voor standaard aansluiting bij AC-voeding (AE10–AE40) en bij DC-voeding (AE-serie).
Voor hulp-eindschakelaars en externe bekabeling: zie schema’s in de datasheet.
