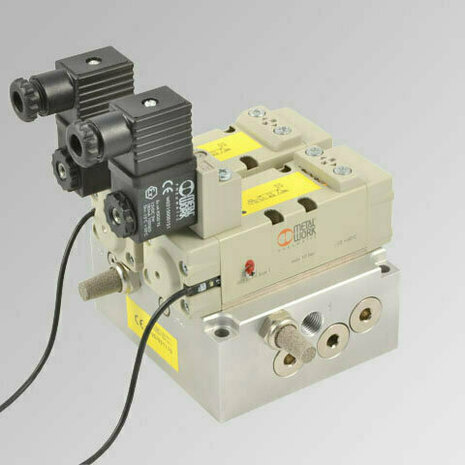

De Metal Work 7057021410 is een Serie 70 ISV 55 5/2-weg solenoid valve in Double solenoid (bistable)-uitvoering met poort-grootte G1/8". Het ventiel is een inline body formaat 55 en wordt geleverd met geïntegreerde flying-leads kabel 2.5 m (3 fly-leads).
Inline Solenoid Valve van de Metal Work Serie 70 een 5/2- of 5/3-functie ventiel voor inline-installatie in compacte machines en compacte schakelpanelen. Geïntegreerde sensorkabel maakt de elektrische bedrading sterk vereenvoudigd.
Dit ventiel valt onder de SAFE AIR-categorie van Metal Work geschikt voor pneumatische veiligheidscircuits volgens ISO 13849-1 categorie 2 met Performance Level PL c bij correcte systeem-architectuur. Voor hogere PL-niveau's (PL d/e) raadpleeg de Metal Work systeem-engineer of bekijk de SOFRO Safe-Air systeemcombinaties.
Double solenoid (bistable). Bistabiel ventiel met twee elektrische bekrachtigingen. De positie wordt vastgehouden na het kortstondig pulseren van een spoel geen continue voeding nodig om in een bepaalde positie te blijven.
Belangrijkste eigenschappen
5/2-weg Double solenoid (bistable)Bistabiel ventiel met twee elektrische bekrachtigingen. De positie wordt vastgehouden na het kortstondig pulseren van een spoel geen continue voeding nodig om in een bepaalde positie te blijven.
Geïntegreerde sensorkabelDrie losse aderdraden (3-flying-leads) voor directe inkoppeling in een schakelkast geen connector nodig. Kabel-lengte: 2.5 m.
Poort G1/8"BSPP parallelle pijpdraad volgens ISO 228-1 universeel voor Europese installaties. NPT-equivalent verkrijgbaar via aparte adaptoren (Metal Work serie 2105).
SAFE AIR / ISO 13849-1 cat. 2 PL cGeschikt voor opname in pneumatische veiligheidscircuits binnen Performance Level c (PL c) bij correcte gebruik. Veiligheidsfunctie: gestuurd ontluchten of blokkeren bij stop-bevel.
Specificaties
| TypeType | Serie 70 ISV 55 SES Double solenoid (bistable) |
|---|
| FunctieFunction | 5/2-weg solenoid valve |
|---|
| ConfiguratieConfiguration | Double solenoid (bistable) |
|---|
| AansluitmaatPort size | G1/8" (BSPP, ISO 228-1) |
|---|
| WerkdrukWorking pressure | 2.5 tot 10 bar (0.25 tot 1.0 MPa, 36 tot 145 psi) |
|---|
| WerktemperatuurOperating temperature | 10 °C tot +60 °C (+14 °F tot +140 °F); ATEX-versies 10 °C tot +45 °C |
|---|
| Spoel-spanningCoil voltage | afhankelijk van uitvoering 24 V DC standaard, ook 110/220 V AC verkrijgbaar (zie spoel-MPN op kabel-label) |
|---|
| VermogenPower consumption | ca. 4 W bij DC-uitvoering (4 W L30 / 2.5 W L22 spoel) |
|---|
| BeschermingsklasseProtection class | IP65 met geïntegreerde kabel (kabel-introductiezijde afgedicht) |
|---|
| Kabel-uitvoeringCable type | Flying-leads kabel 2.5 m (3 fly-leads) |
|---|
| Kabel-lengteCable length | 2.5 m |
|---|
| Veiligheidscat.Safety category | ISO 13849-1 categorie 2, PL c (Performance Level) |
|---|
| MediumkwaliteitAir quality | gefilterd (540 µm), gedroogd, gesmeerd of ongesmeerd (afhankelijk van uitvoering); ISO 8573-1 klasse 4 of beter aanbevolen |
|---|
| Materiaal bodyBody material | aluminium technisch oppervlakbehandeld; afdichtingen NBR (standaard) of FKM (op aanvraag) |
|---|
| Schakelfrequentie maxMax. switching frequency | ca. 5 Hz continu (afhankelijk van werklast) |
|---|
| LevensduurService life | ? 10 miljoen schakelingen onder normale werkomstandigheden |
|---|
| VerpakkingPackaging | 1 stuk |
|---|
| MPNManufacturer part number | 7057021410 |
|---|
| FabrikantManufacturer | Metal Work S.p.A. |
|---|
| HS-codeCustoms HS code | 8481.80 |
|---|
Toepassingen
Typische toepassingen:- Pneumatische actuator-aansturing (cilinders, klemmen, grijpers) in machinebouw
- SAFE AIR-veiligheidsfuncties: gestuurd ontluchten van een veilig zone bij stop-bevel
- Blokkering van perslucht-toevoer naar een gevarenzone bij geactiveerde noodstop
- Slow-start / soft-start sequence in combinatie met APR-modules
- Verpakkingsmachines, transportbanden, robotica, montage-systemen
- Compacte schakelkasten waar alleen minimaal cabinet-volume beschikbaar is geïntegreerde kabel elimineert externe connector-blok behoefte
- Algemene industriële omgevingen
Montage en gebruik
Pneumatische aansluiting. Sluit de drukpoort (P) aan op een gefilterde, gedroogde luchtbron (540 µm filtering aanbevolen). De uitgang (A) gaat naar de aangestuurde pneumatische actuator. Voor 5/2-uitvoering: poort 4 (B) gaat naar de tegenovergestelde cilinderkamer; ontluchtpoorten (3 en/of 5) blijven open of worden via een geluiddemper geblokt.
Elektrische aansluiting. Drie losse aderdraden (3-flying-leads) voor directe inkoppeling in een schakelkast geen connector nodig. Sluit aan op een PLC-uitgang of veiligheids-relais. Standaard kleurcode: bruin = +, blauw = , zwart = signaal (bij 3F-uitvoering). Bij M8-connector: pinout volgens IEC 61076-2-104.
SAFE AIR architectuur. Voor opname in een veiligheidscircuit (PL c of hoger) volg ISO 13849-1 categorie 2 of hoger ontwerp-richtlijnen. Twee onafhankelijke kanalen, beoordeling van de uitgangstoestand, en periodieke testbarstingen zijn typische maatregelen. Raadpleeg de Metal Work SAFE AIR engineering-handleiding.
Montage-positie. Het ventiel kan in elke positie worden gemonteerd bij voorkeur met de spoel naar boven of opzij om vocht-accumulatie in de spoel te voorkomen. Vermijd directe blootstelling aan spoelmiddelen (water, koelwater) tenzij IP65-bescherming volledig is gewaarborgd door de kabel-installatie.
Compatibiliteit en normen. Conform ISO 5599-3 (poort-aanduiding) en ISO 13849-1 categorie 2 PL c (veiligheid). Aansluiting volgens ISO 228-1 (BSPP). NBR-afdichtingen REACH/RoHS-conform. Niet ATEX voor gebruik in explosiegevaarlijke zones bestaat de AT-uitvoering apart.
