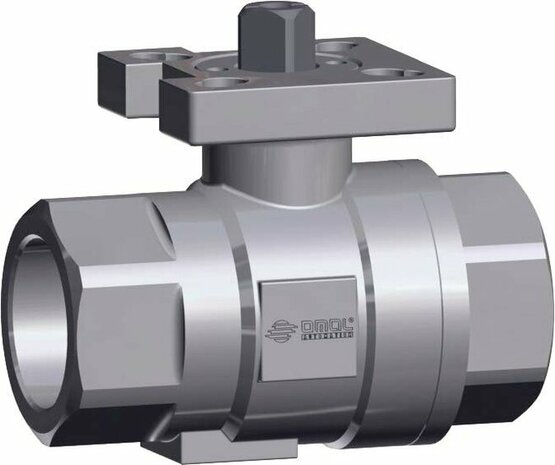

Omal industriële RVS kogelkraan, 2-weg, DN20, 3/4? NPT, zonder hendel

€ 93,00 excl. btw
€ 112,53 incl. btw
Bestellen

Productnummer: V430H505
Verzendkosten € 15,00
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

Productinformatie

Algemene kenmerken

Aansluitingen Binnendraad ISO 7/1 Rp of NPT
Bedrijfstemperatuur -20 °C tot +150 °C
Medium Lucht, water, gas, aardolie- en petrochemische producten, agressieve media
Flensaansluiting ISO 5211
Antistatische voorziening Aanwezig

Certificeringen

ATEX ATEX-uitvoering conform Europese Richtlijn 2014/34/EU
ATEX-certificaat Op aanvraag
PED Conform Europese Richtlijn 2014/68/EU (PED)

Afmetingen

Maat DN (mm) Aansluiting (inch) ISO 5211 Vierkant (?Q) Gewicht (kg)
DN 10 10 3/8" F03/04 9 0,4
DN 15 15 1/2" F03/04 9 0,4
DN 20 20 3/4" F03/04 9 0,6
DN 25 25 1" F04/05 11 0,9
DN 32 32 1" 1/4 F04/05 11 1,3
DN 40 40 1" 1/2 F05/07 11 2,2
DN 50 50 2" F05/07 14 3,3

Materialen

Pos. Onderdeel Materiaal
1 Body A351 CF8M / 1.4408
2 Ringmoer A351 CF8M / 1.4408
3 Kogel DN ≤ 25: A182 tp.316 / DN ≥ 32: A351 CF8M / 1.4408
4 Spindel A276 tp.316
5 Zittingen PTFE + 15% glasgevuld
6 Statische afdichting PTFE + 15% glasgevuld
7 O-ring FKM
8 Onderafdichting PTFE
9 Onderste chevronring PTFE
10 Bovenste chevronring PTFE
11 Pakkingring AISI 304 / 1.4301
12 Veerring AISI 301
13 Spindelringmoer AISI 304 / 1.4301

Losbreekmomenten (Nm)

Drukklasse DN 10
3/8"		 DN 15
1/2"		 DN 20
3/4"		 DN 25
1"		 DN 32
1" 1/4		 DN 40
1" 1/2		 DN 50
2"
PN 63 bar 5 6 8 12 20 28 35
