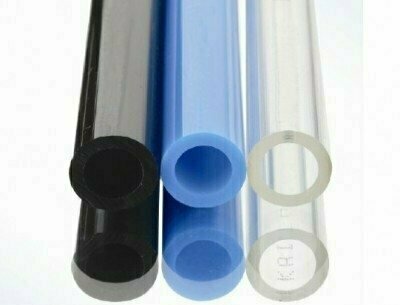

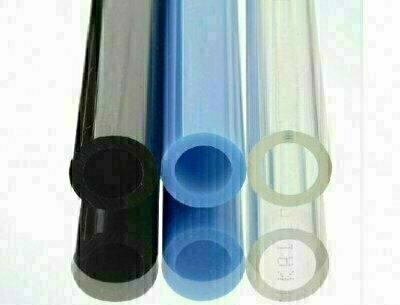

Welkom op de productcategorie Leiding PE 4x2mm. Deze pagina biedt een overzicht van de Metal Work polyethyleen-pneumatiekleiding (polyethylene) in de maat Ø 4 mm buiten × Ø 2 mm binnen (wanddikte 1 mm). Selecteer hierboven uw gewenste lengte en kleur om naar de specifieke productpagina te gaan.
Beschikbare configuraties: diverse lengtes en kleuren beschikbaar kies hierboven uw configuratie.
Deze leiding is een flexibel minder slap dan PU maar buigzamer dan PA pneumatische slang met een werkdruk tot 8 bar (0.8 MPa, ~116 psi). De buis wordt direct in Metal Work push-in fittings gestoken geen slangklemmen of speciale gereedschappen nodig.
Wanneer kies ik PE? Polyethyleen is een economische keuze voor lichte, niet-kritische toepassingen waar geen extreme drukken of temperaturen optreden. Niet geschikt voor olie- of chemicaliën-omgevingen, niet voor buiten met UV-belasting. Voor zwaardere industriële toepassingen kies PA of PU.
Belangrijkste eigenschappen
Ø 4 mm × 2 mmBuitendiameter Ø 4 mm; binnendiameter Ø 2 mm; wanddikte 1 mm. Past in alle Metal Work push-in fittings van dezelfde maat.
Materiaal: PEPolyethyleen (polyethylene) flexibel minder slap dan PU maar buigzamer dan PA, hardheid Shore D 50-55 (zacht).
Werkdruk tot 8 barMaximale werkdruk 8 bar bij +20 °C (0.8 MPa, ~116 psi). Berstdruk circa 3× werkdruk.
Temperatuur 0 °C tot +50 °C (+32 °F tot +122 °F)Continue werktemperatuur 0 °C tot +50 °C (+32 °F tot +122 °F); +60 °C kortstondig.
Technische specificaties
| TypeType | Pneumatiek-leiding PE |
|---|
| MateriaalMaterial | polyethyleen (polyethylene) |
|---|
| Buitendiameter (OD)Outside diameter | Ø 4 mm |
|---|
| Binnendiameter (ID)Inside diameter | Ø 2 mm |
|---|
| WanddikteWall thickness | 1 mm |
|---|
| HardheidHardness | Shore D 50-55 (zacht) |
|---|
| Min. buigradiusMin. bend radius | 32 mm (8× OD) |
|---|
| Werkdruk @ 20 °CWorking pressure @ 20 °C | 8 bar (0.8 MPa, ~116 psi) |
|---|
| BerstdrukBurst pressure | ~24 bar (circa 3× werkdruk) |
|---|
| WerktemperatuurOperating temperature | 0 °C tot +50 °C (+32 °F tot +122 °F) |
|---|
| Pieken kortstondigPeak (short-term) | +60 °C kortstondig |
|---|
| SlijtweerstandAbrasion resistance | redelijk minder dan PU/PA, geschikt voor lichte industriële toepassingen |
|---|
| Chemische bestendigheidChemical resistance | matig geschikt voor schoon-perslucht, niet voor olie- of chemicaliën-belasting |
|---|
| UV-bestendigheidUV resistance | slecht niet geschikt voor buiten of UV-belaste omgevingen |
|---|
| Kleur-optiesColor options | blauw, zwart, naturel afhankelijk van maat |
|---|
| Compatibele fittingsCompatible fittings | alle Metal Work push-in fittings Ø 4 mm (R1, R2, R3, R4, R5, R20, R21, R22 enz.) |
|---|

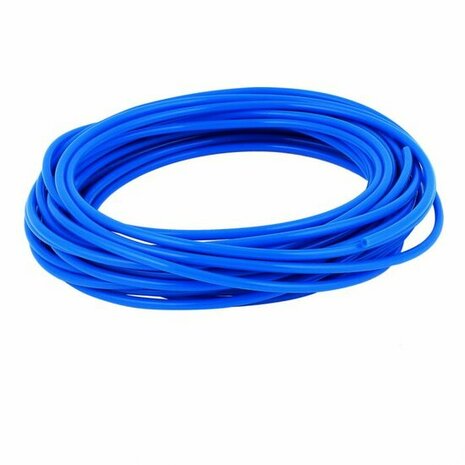

| Verkocht perSold per | meter / haspel kies hierboven uw lengte |
|---|
| FabrikantManufacturer | Metal Work S.p.A. (Italië) |
|---|
| HS-codeCustoms HS code | 3917.32 |
|---|
Toepassingen
Typische toepassingen:- Werkbank-aansluitingen voor pneumatisch gereedschap
- Montage-tafels en tijdelijke installaties
- Prototype- en testopstellingen
- Lichte hobby- en model-pneumatica
- Educatieve en demonstratie-opstellingen
Selectie-advies
Hoe kies ik de juiste configuratie?
1) Maat: Ø 4 × 2 mm verzeker dat uw push-in fittings deze maat hebben (staat doorgaans op de fitting gegraveerd).
2) Lengte: kies de lengte die overeenkomt met de afstand op uw machine + voldoende reserve voor buigingen en eventuele toekomstige aanpassingen. Tip: koop iets meer dan u denkt nodig te hebben.
3) Kleur: gebruik kleurcodering om verschillende functies te onderscheiden bijvoorbeeld blauw voor IN, zwart voor OUT, rood voor noodstop-circuit, groen voor 24V-vacuüm. Een consequent kleurschema vergemakkelijkt onderhoud en troubleshooting later.
4) Bij twijfel over geschiktheid: contacteer ADL Appendages voor advies; wij helpen graag met materiaal-keuze op basis van uw werkomgeving en eisen.
Montage en gebruik
Buis-snijden. Gebruik een Metal Work buis-snij-gereedschap of een scherp mes voor een loodrechte snede (90° t.o.v. lengte-as). Een schuine of gekartelde snede compromitteert de O-ring afdichting in de push-in fitting ? lekkage. Bij PA-buis kan ook een fijne ijzerzaag (32-tands) worden gebruikt.
Buigradius respecteren. Houd de minimale buigradius van 32 mm aan (8× OD). Te kleine buigingen knikken de buis en blokkeren de luchtstroom; bij druk zelfs lokale wanduitzetting met risico op breuk.
Insteken in fitting. Druk de buis recht in de push-in connector tot het voelbaar tegen de eindstop komt typisch 12-18 mm afhankelijk van fitting-grootte. Test daarna met zeepwater op lekkage.
Bevestiging op machine. Voor vaste leidingen: bevestig met plastic kabelklemmen elke 30-50 cm. Voor dynamische routes (drag-chains, robots): laat voldoende speling en gebruik de juiste flex-profiel-kabel-rups.
Compatibiliteit en normen. Pneumatiekleiding volgens DIN 73378 (PA), DIN 74324 (PUR/PU) en gelijkwaardige internationale normen. Drukklasse-test conform fabrieks-spec; bij elke productie-batch wordt steekproefsgewijs gecontroleerd op werkdruk en berstdruk. Volledig REACH/RoHS-conform. Vraagt u zich af of een specifieke variant geschikt is voor uw toepassing? Neem contact op met ADL Appendages.
Vragen of advies nodig? Onze pneumatiek-specialisten helpen graag met de juiste keuze. Mail naar
info@adl.nu of bel ADL Appendages.
