W0215000101-151 - Metal Work Spoel voor ventiel 5/2-3/2

Metal Work Standaard spoelen 22mm - 8mm kern voor APR en V3V Solenoid
excl. btw incl. btw
Bestellen

Productnummer: W0215000151
Verzendkosten € 15,00
Standaard levertijd 1-2 dagen
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

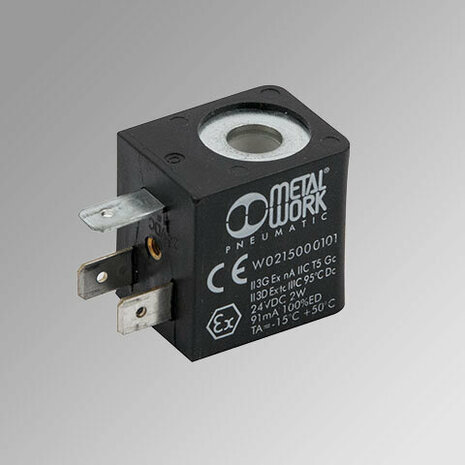

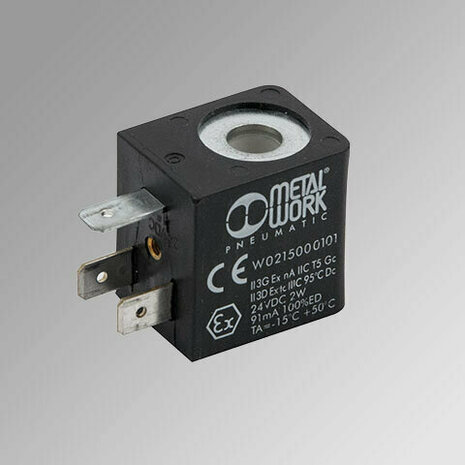

Metal Work standaard spoel L22 — voor Serie 70 stuurventielen 5/2 / 3/2 (kern Ø 8 mm)

De Metal Work W02150001-serie is een collectie standaard magneetspoelen voor de Metal Work Serie 70 stuurventielen in 5/2- of 3/2-uitvoering. Alle spoelen in deze serie hebben:

  • Bouwmaat L22 — 22 mm hoog (compacte uitvoering — past op standaard Serie 70 ventielen)
  • Kern-diameter Ø 8 mm — past op de standaard kern van de Serie 70
  • DIN 43650-B aansluiting — 22 mm form-factor, 3-pin (2 voeding + aarde) — compatibel met Metal Work W097-stekker-serie
  • Klasse F isolatie — werktemperatuur tot +155 °C kern-temperatuur
  • IP65-bescherming in combinatie met de bijbehorende stekker

Spoel-varianten verschillen in voltage en frequentie:

  • W0215000101 — 24 V DC
  • W0215000111 — 24 V AC 50 Hz
  • W0215000121 — 110 V AC 50 Hz
  • W0215000131 — 230 V AC 50 Hz
  • W0215000151 — 12 V DC
Belangrijkste eigenschappen
L22-bouwmaat

22 mm spoel-hoogte — past direct op alle Metal Work Serie 70 stuurventielen 5/2 en 3/2. Geen tussenstuk of adapter nodig.

DIN 43650-B aansluiting

Standaard 22 mm DIN-aansluiting — compatibel met W0970510xxx Metal Work stekkers (LED-versie, ATEX-versie, etc.).

Klasse F isolatie

Hoge temperatuur-bestendigheid — toelaatbaar tot 155 °C kern-temperatuur (omgevingstemperatuur tot +50 °C bij volledige duty cycle).

Vijf voltage-varianten

12V DC, 24V DC, 24V AC 50Hz, 110V AC 50Hz, 230V AC 50Hz — past op alle gangbare elektrische voorzieningen in industriële installaties.

Specificaties
TypeTypeMagneetspoel L22 — Serie 70 5/2 / 3/2
BouwmaatSizeL22 (22 mm hoog)
Kern-diameterCore diameterØ 8 mm — standaard Serie 70
AansluitingConnectionDIN 43650-B (22 mm vorm) — 3-pin met aarde
BeschermingsgraadProtection ratingIP65 (in combinatie met DIN-stekker)
Isolatie-klasseInsulation classklasse F — kern-temperatuur tot +155 °C
Voltage-variantenVoltage variants12V DC / 24V DC / 24V AC 50Hz / 110V AC 50Hz / 230V AC 50Hz
VermogensopnamePower consumptionDC: ~5 W (volledige duty), AC: ~7 VA (inruk) / 5 VA (houden)
Werktemperatuur omgevingAmbient temperature–10 °C tot +50 °C (+14 °F tot +122 °F)
Duty cycleDuty cycle100% ED (continu) bij correcte ventilatie
Bekrachtigings-spanningSwitching tolerance±10% van nominale spanning voor betrouwbare schakeling
LevensduurService life> 30 miljoen schakelcycli onder normale condities
VerpakkingPackaging1 stuk per MPN
FabrikantManufacturerMetal Work S.p.A.
HS-codeCustoms HS code8536.50
Toepassingen
Typische toepassingen:
  • Reparatie of vervanging van defecte spoel op een Serie 70 ventiel
  • Voltage-conversie van een installatie (bv. van 220V AC naar 24V DC)
  • Voorraad-spoelen voor onderhoudsmagazijn van productielijnen
  • Aansturing van pneumatische ventielen vanuit PLC- of relais-uitgangen
  • Bediening van Metal Work Serie 70 ventielen in alle industriële sectoren
Variantkeuze

Welke voltage kiezen?

  • 24V DC — meest gebruikelijk in moderne PLC-installaties (W0215000101)
  • 12V DC — voor batterij-/accu-systemen en industriële DC-paneel (W0215000151)
  • 24V AC — Europese transformator-installaties zonder DC-conversie (W0215000111)
  • 110V AC — Amerikaanse / oudere Europese installaties (W0215000121)
  • 230V AC — directe aansluiting op nutsspanning (W0215000131) — vermijd in nieuwe machines vanwege veiligheidsrisico

Tip: Voor nieuwe machine-builds is 24V DC standaard wegens veiligheid (SELV — Safety Extra-Low Voltage) en compatibiliteit met PLC-uitgangen zonder externe relais.

Montage en gebruik

Spoel-vervanging. 1) Sluit de elektrische voeding af. 2) Verwijder de DIN-stekker (los schroef in stekker, trek stekker uit). 3) Schroef de spoel-borgmoer los (typisch M3 of binnenzeskant). 4) Trek de oude spoel van de kern. 5) Schuif de nieuwe spoel op de kern, schroef de borgmoer terug. 6) Plaats de DIN-stekker terug en draai vast. 7) Test elektrisch (continuiteits-test, spanning meten) voordat je het ventiel onder druk zet.

Polariteit. AC-spoelen zijn niet polariteits-gevoelig. DC-spoelen meestal niet, maar bij gebruik van LED-stekkers wel — controleer de stekker-handleiding.

Kern-controle. Bij vervanging tijdens onderhoud: inspecteer de spoel-kern op vervorming, vuil of corrosie. Een beschadigde kern kan een nieuwe spoel snel opwarmen — vervang ook de kern bij twijfel.

Metal Work

Compatibiliteit en normen. Spoel conform IEC 60529 IP65 (in combinatie met DIN 43650-B-stekker). Klasse F isolatie conform IEC 60085. CE-keurmerk EU; UL/CSA-versies op aanvraag (alternatieve MPN-bereik). REACH/RoHS-conform.
Vragen of advies nodig? Onze pneumatiek-specialisten helpen graag met de juiste keuze. Mail naar info@adl.nu of bel ADL Appendages.
