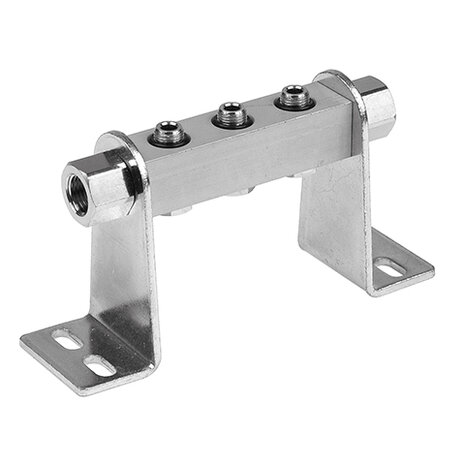

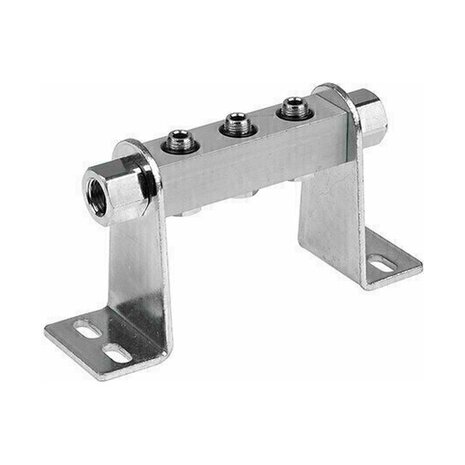

De Metal Work 0222000191 is een set steunen (kort uitvoering, hoogte 60 mm) voor het bevestigen van een Metal Work Serie 70 ventielblok-montagestrip (1/4" poort) op een machineframe of DIN-rail-basisplaat. Met deze steunen wordt de strip op de juiste afstand boven het frame gepositioneerd zodat luchtleidingen aan de onderkant kunnen worden aangesloten zonder dat de strip op het frame komt te rusten.

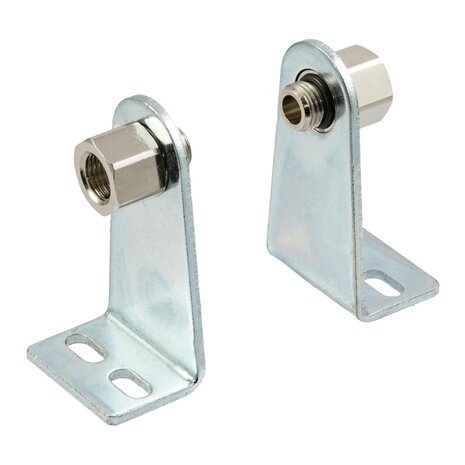

Een set bestaat doorgaans uit twee identieke steun-blokken één aan elke uiteinde van de strip plus de bijbehorende bevestigingsschroeven. Bij langere strips (5+ posities) kan een derde steun in het midden worden geplaatst voor extra stabiliteit; in dat geval bestel je twee sets.
De hoogte 60 mm (2.36 inch) is gekozen om een typische compressie-fitting of L-fitting onder de strip toe te laten. Korter (60 mm) bespaart verticale ruimte; langer geeft meer toegankelijkheid voor service.
Belangrijkste eigenschappen
Hoogte 60 mmVerheft de strip 60 mm boven het machineframe voldoende ruimte voor lucht-aansluitfittings aan de onderkant van het strip.
Voor Serie 70 1/4"Specifiek voor Metal Work Serie 70 montagestrips met 1/4" aansluitingen. Niet uitwisselbaar met 1/8"- en 1/4"-strips onderling vanwege ander schroef-patroon.
Set van 2 steunen1 set = 2 steunen + bevestigingsschroeven. Voor strips met meer dan 4 posities, bestel 2 sets voor extra middensteun.
Verzinkt staalVerzinkt staal corrosie-bestendig in industriële droge en gematigd vochtige omgevingen. Voor RVS-uitvoering: vraag op via OEM-kanaal.
Specificaties
| TypeType | Set steunen kort voor Serie 70 montage-strip 1/4" |
|---|
| HoogteHeight | 60 mm (2.36 in) |
|---|
| Geschikt voorCompatible with | Metal Work Serie 70 montage-strip met 1/4" aansluitingen (2 t/m 7 posities) |
|---|
| InhoudContents | 1 set = 2 steunen + bevestigingsschroeven |
|---|
| MateriaalMaterial | verzinkt staal |
|---|
| WerkomgevingOperating environment | industriële droge en gematigd vochtige omgevingen; geen continue spuitwater of zout |
|---|
| WerktemperatuurOperating temperature | 20 °C tot +80 °C (4 °F tot +176 °F) |
|---|
| VerpakkingPackaging | 1 set (2 steunen) |
|---|
| MPNManufacturer part number | 0222000191 |
|---|
| FabrikantManufacturer | Metal Work S.p.A. |
|---|
| HS-codeCustoms HS code | 7308.30 |
|---|
Toepassingen
Typische toepassingen:- Bevestiging van een Serie 70 ventielblok op machine-frame met luchtaansluitingen aan de onderkant
- Schakelkast-montage waarbij de ventielen op een baseplate boven het kastbodem moeten
- OEM machinebouw standaard montage-element voor pneumatische schakelblokken
- Service-vervanging na schade aan oude steunen
- Standaard installaties met goede service-toegankelijkheid
Montage en gebruik
Plaatsing op frame. Markeer de schroefgaten op het machineframe op basis van de strip-lengte (de strip heeft de schroefgaten aan de uiteinden). Boor M4- of M5-doorgaande gaten in het frame (raadpleeg de strip-tekening voor exacte specificatie).
Steun-bevestiging. Bevestig elke steun op het frame met passende bouten + lock-washers. Trek met passend torque aan.
Strip-bevestiging. Plaats de Serie 70 montagestrip boven de steunen, lijn de strip-schroefgaten met de steun-bovenkanten uit, en schroef de strip vast met de meegeleverde schroeven.
Service-toegang. Met 60 mm hoogte is ruime service-toegang beschikbaar voor onder-aansluiting via fittings, slangen en aftap-kranen.
Compatibiliteit en normen. Steun-geometrie standaard Metal Work Serie 70 voldoet aan industriële machine-bouw normen (EN ISO 12100). Verzinkt staal conform ISO 4042. REACH/RoHS-conform.
