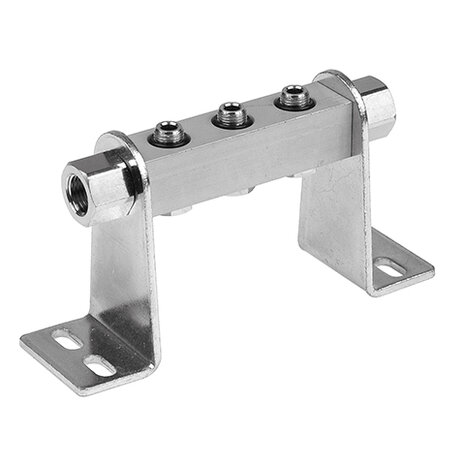

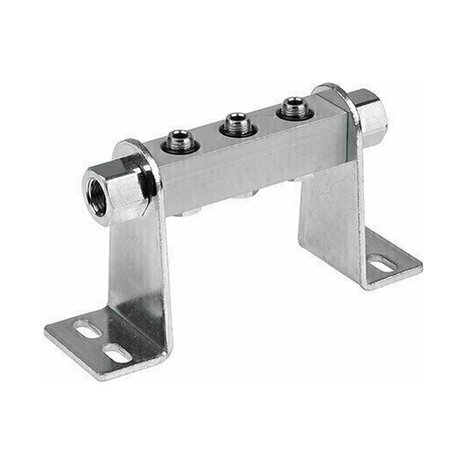

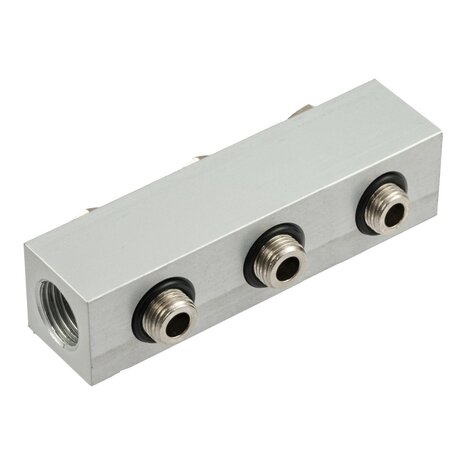

De Metal Work 0222000300 is een modulaire montage-strip voor Metal Work Serie 70 5/2- en 5/3-weg pneumatische ventielen, met 3 posities en 1/4" luchtaansluitingen. De strip verbindt meerdere Serie 70 ventielen op één gemeenschappelijke voedings-rail (P) en uitlaat-rail (R/S), zodat slechts één toevoer-leiding nodig is voor het hele blok.
Elke positie heeft de volgende aansluitingen: P (drukvoeding), A (uitgang 1), B (uitgang 2), R (uitlaat 1), en S (uitlaat 2). De P-poort en R/S-poorten zijn doorlopend door de strip één voeding voor alle ventielen. De A- en B-poorten zijn per positie individueel naar het actuator-systeem verbonden.
Deze 3-positie strip is geschikt voor compacte ventielblokken in machinepanelen, verpakkingsmachines, processing-lijnen en alle toepassingen waar meerdere pneumatische actuators centraal aangestuurd worden.
Belangrijkste eigenschappen
3 posities 1/4"Plaats voor 3 Serie 70 ventielen op één strip. Aansluitpoorten 1/4" (BSPP / ISO 228-1). Voor andere strip-lengtes: 2/3/4/5/6/7-posities varianten beschikbaar.
Gemeenschappelijke voedingEén drukvoeding (P) en één uitlaat (R/S) voor alle ventielen minder leidingen, compactere installatie, lagere druk-verlies.
Modulaire uitbreidbaarheidVoeg of verwijder ventielen op posities zonder de hele strip te demonteren. Lege posities afgesloten met blank-platen.
Voor Serie 70Direct compatibel met alle Serie 70 ventiel-uitvoeringen: 3/2, 5/2, 5/3 mono- en bistabiel, met magneet- of pneumatische pilot-aansturing.
Specificaties
| TypeType | Modulaire montage-strip 3 posities Serie 70 |
|---|
| Aantal positiesNumber of stations | 3 |
|---|
| AansluitpoortPort size | 1/4" (BSPP, parallel ISO 228-1) |
|---|
| Gemeenschappelijke poortenCommon ports | P (drukvoeding) + R/S (uitlaat) doorlopend door de strip |
|---|
| Individuele poortenIndividual ports | A + B per positie (naar actuator) |
|---|
| Geschikt voorCompatible with | Metal Work Serie 70 5/2- en 5/3-weg ventielen (magneet, magneet-pneumatisch, pneumatisch piloot) |
|---|
| MateriaalMaterial | aluminium met geanodiseerde afwerking; afdichtingen NBR |
|---|
| WerkdrukWorking pressure | tot 10 bar (1.0 MPa, 145 psi) |
|---|
| WerktemperatuurOperating temperature | 10 °C tot +60 °C (+14 °F tot +140 °F) |
|---|
| BevestigingMounting | Met steunenset (0221000190/191/192 voor 1/8", 0222000190/191/192 voor 1/4") of direct op vlak frame |
|---|
| VerpakkingPackaging | 1 stuk (excl. steunen en ventielen) |
|---|
| MPNManufacturer part number | 0222000300 |
|---|
| FabrikantManufacturer | Metal Work S.p.A. |
|---|
| HS-codeCustoms HS code | 8481.90 |
|---|
Toepassingen
Typische toepassingen:- Centraal ventielblok voor cilinder-cyclen in verpakkingsmachines (typisch 3 cilinders)
- Compacte ventielenkast voor robot-greepsystemen, transportbanden of opvouwsystemen
- Schakelkast-installaties met centrale persluchtvoorziening
- OEM machinebouw modulaire upgradeable ventielblokken voor productielijnen
- Service-vervanging op bestaande Serie 70 strip-installaties
Montage en gebruik
Bevestiging op frame. Plaats de strip op de gewenste positie. Gebruik de meegeleverde steunen (afzonderlijk te bestellen zie compatibele steun-MPN's) of bevestig direct op een vlak frame met M4-bouten via de schroefgaten aan de strip-uiteinden.
Ventielen plaatsen. Schroef de Serie 70 ventielen op de gewenste posities. Lege posities sluiten met blank-platen (apart leverbaar). Het is best practice om alle posities op te vullen ook met blank-platen om luchtdichting van de gemeenschappelijke P/R-rail te garanderen.
Luchtaansluitingen. Sluit de drukvoeding aan op de P-poort van de strip (meestal aan één uiteinde of op een eind-flens). Sluit de uitlaat van R/S aan op een demper/uitlaatleiding. Per positie sluit je A en B aan op de pneumatische actuator.
Test. Voer een lekkage-test uit met zeepwater rondom alle aansluitingen onder werkdruk voordat je de installatie in bedrijf neemt.
Compatibiliteit en normen. Strip volgens Metal Work Serie 70 modulaire ventiel-standaard. Aansluitingen volgens ISO 228-1 (BSPP). Aluminium frame met NBR-afdichtingen REACH/RoHS-conform.
Vragen of advies nodig? Onze pneumatiek-specialisten helpen graag met de juiste keuze. Mail naar
info@adl.nu of bel ADL Appendages.
