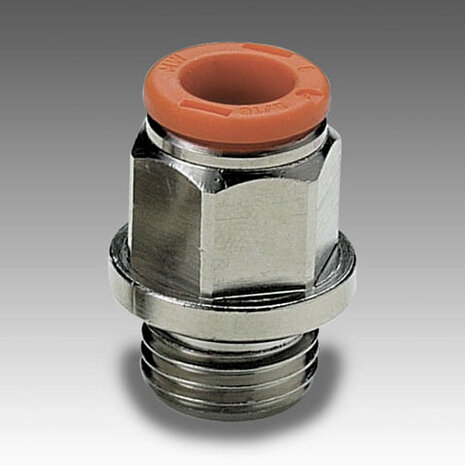

De Technopolymeer push-in koppeling (2L01000) is een Metal Work verbindingscomponent in de uitvoering rechte koppeling (in-line). Een rechte verbinding tussen leiding en draad de eenvoudigste configuratie, ideaal als de leiding in lijn met de poort kan worden aangelegd. Deze uitvoering verbindt een leiding van Ø6.0 mm met een M5 draadpoort.
Waarom deze koppeling? Technopolymeer push-in koppeling bieden snelle, gereedschapsloze montage leiding insteken tot aanslag, dat is alles. Geen gereedschap, geen klemmen. Trek aan de ontkoppelring om te demonteren. Geschikt voor perslucht, vacuüm en de meeste inerte gassen tot 12 bar (1.2 MPa, 174 psi).
Eigenschappen
Snelle push-in montageLeiding insteken tot aanslag, klaar. De gepatenteerde insteekring met zelfklemmende RVS-tanden borgt de leiding axiaal en garandeert luchtdichtheid door de gekalibreerde O-ring.
Eenvoudig hermonteerbaarDe ontkoppeling werkt door licht op de buitenring te drukken; de leiding kan vervolgens worden uitgenomen zonder beschadiging van de afdichting of de leidingmantel.
Standaard maatvoeringAansluiting volgens ISO 228-1 (cilindrisch G) of ISO 7-1 (conisch R) compatibel met alle gangbare pneumatische componenten (cilinders, ventielen, FRL-units).
Technische gegevens
| ArtikelnummerPart number | 2L010002L01000 |
|---|
| Type / serieType / series | Technopolymeer push-in koppelingTechnopolymer push-in fitting |
|---|
| GeometrieShape | Rechte koppeling (in-line)Straight coupling (in-line) |
|---|
| Leiding-ØTube OD | Ø6 mmØ6 mm |
|---|
| DraadThread | M5 (metrisch, ISO 261)M5 (metric, ISO 261) |
|---|
| Materiaal lichaamBody material | Technopolymeer (PBT-versterkt) met messing vernikkelde insteekringReinforced PBT technopolymer with nickel-plated brass collet |
|---|
| AfdichtingSealing | O-ring NBR op de cilindrische draad; conische draad voorgesmeerd met afdichtmiddelNBR O-ring on parallel thread; tapered thread pre-coated with thread sealant |
|---|
| Aanbevolen leidingmateriaalRecommended tubing | PA 12W, PE, PU (kalibrering binnen tolerantie volgens DIN 73378 / ISO 8573)PA 12W, PE, PU (calibrated to DIN 73378 / ISO 8573 tolerances) |
|---|
| WerkdrukOperating pressure | Vacuüm tot 12 bar (1.2 MPa, 174 psi)Vacuum to 12 bar (1.2 MPa, 174 psi) |
|---|
| TemperatuurbereikTemperature range | -20 °C tot +60 °C (-4.0 °F tot +140.0 °F)-20 °C to +60 °C (-4.0 °F to +140.0 °F) |
|---|
| MediumFluid | Filtered perslucht (gefilterd 50 µm), vacuüm, inerte gassen gesmeerd of ongesmeerdFiltered compressed air (50 µm), vacuum, inert gases lubricated or unlubricated |
|---|
| ConformiteitConformity | REACH, RoHSREACH, RoHS |
|---|
| HS-code (douane)HS code (customs) | 8412.318412.31 |
|---|
| FabrikantManufacturer | Metal Work S.p.A. (Italië)Metal Work S.p.A. (Italy) |
|---|
Typische toepassingen
Geschikt voor:
- Pneumatische besturingen verbinding tussen cilinders, ventielen, FRL-units en leidingnetten
- Productieautomatisering robots, pick-and-place, transportbanden, verpakking
- Werktuigbouw / constructie van machines als standaard verbindingselement
- Vacuümtechniek geschikt voor onderdruk-aansluitingen tot 1 mbar absoluut
- Inerte gas-systemen stikstof, argon (geen agressieve media zonder controle van compatibiliteit)
Montage-advies
1. Leiding voorbereiden. Snij de leiding loodrecht af met een speciale leidingsnijder (geen mes!). Een schuine of gepletste rand leidt tot lekken. Verwijder bramen.
2. Insteken. Steek de leiding tot de aanslag in de koppeling typische insteekdiepte voor Ø6.0 mm is ongeveer 14 tot 18 mm afhankelijk van de maat. Een merkpunt op de leiding helpt bij het controleren van de insteekdiepte.
3. Trek-test. Trek licht aan de leiding om te bevestigen dat de RVS-tanden in de leidingwand grijpen. De leiding mag minimale beweging hebben, maar mag niet uittrekken.
4. Inschroef-aanhaalmoment (cilindrische draad): aandraaien tot de O-ring goed wordt gespannen, niet meer. Te hoog moment kan de O-ring beschadigen. Voor M5: ~1-2 Nm; voor 1/8" en 1/4": ~5-8 Nm; voor 3/8" en 1/2": ~10-15 Nm.
5. Demontage. Druk de buitenste ontkoppelring in de richting van het lichaam en trek de leiding gelijktijdig terug. Een hergebruikte leiding moet aan het einde worden afgeknipt om een schoon vlak te garanderen.
Norm-conformiteit. Cilindrische draad volgens ISO 228-1 (G), conische draad volgens ISO 7-1 (R). Metrische draad volgens ISO 261. Compatibel met alle pneumatische componenten die deze normen ondersteunen ook van andere fabrikanten.
