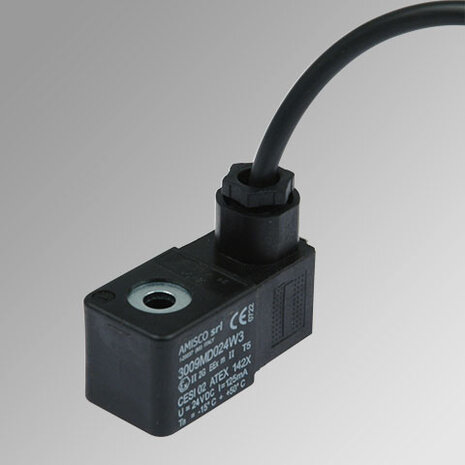

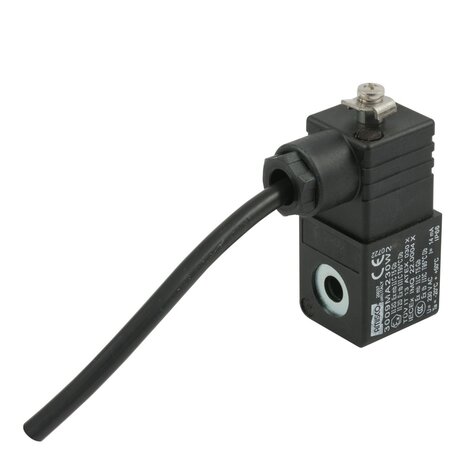

De ATEX-spoelkit voor Metal Work Serie 70 ventielen (0227608033) is een volledig ATEX-gecertificeerde elektromagneet-spoel met geïntegreerde voedingskabel, bestemd voor gebruik in explosieve atmosferen. De kit is gecertificeerd volgens EExm IIC T5 bescherming door insluiting van het elektrisch geleidend materiaal in een hars (encapsulation) geschikt voor toepassingen in zone 1 en zone 2 (gas/damp) en zone 21 en 22 (stof) volgens ATEX-richtlijn 2014/34/EU.
Deze uitvoering is voorzien van een 230 V AC spoel en een 3 meter aangesloten kabel direct bedraadbaar in een ATEX-conforme klemmenkast zonder aanvullende ATEX-fittingen.
ATEX EExm IIC T5: volledig gegoten in hars oppervlaktetemperatuur ? 100 °C onder normale werking. Geschikt voor zone 1, 2, 21 en 22 volgens ATEX-richtlijn 2014/34/EU. Specifiek voor Serie 70 30 mm spoelvoet.
Belangrijkste eigenschappen
EExm IIC T5 ATEX-certificeringBescherming door encapsulation in synthetische hars geen mogelijkheid voor inwendige vonk-vorming bij ontstaan van een fout. Geschikt voor IIC (waterstof, acetyleen).
Temperatuurklasse T5Maximale oppervlaktetemperatuur 100 °C onder normale werking geschikt voor stoffen met ontvlammingstemperatuur ? 100 °C. Lager dan T4 (135 °C), dus geschikt voor de meeste industriële toepassingen.
Geïntegreerde 3 m kabelVast aangesloten 3 meter PVC-mantel kabel geen ATEX-fitting of klem-doos op de spoel vereist. Eenvoudig te bedraden in een externe ATEX-conforme klemmenkast.
230 V AC voedingStandaard 230 V AC spoelvoeding compatibel met de gangbare PLC-uitgangen en transformatoren in industriële installaties.
Compatibel met Serie 70 30 mmPast op alle Metal Work Serie 70 ventielen met 30 mm spoelvoet (ø8 mm pen) directe vervanger voor de standaard niet-ATEX spoel.
OnderhoudsvrijDe gegoten constructie is onderhoudsvrij en bestand tegen trillingen, vocht, stof en agressieve atmosferen typische levensduur in lijn met de ventielcyclus zelf.
Technische gegevens
| FabrikantManufacturer | Metal Work S.p.A. (Italië)Metal Work S.p.A. (Italy) |
|---|
| Compatibele serieCompatible series | Serie 70 30 mm spoelvoet (ø8 mm pen)Series 70 30 mm coil base (ø8 mm pin) |
|---|
| ArtikelnummerPart number | 02276080330227608033 |
|---|
| ATEX-categorieATEX category | Ex II 2GD EExm IIC T5Ex II 2GD EExm IIC T5 |
|---|
| BeschermingsmethodeProtection method | Encapsulation (m) elektrische delen volledig gegoten in harsEncapsulation (m) electrical parts fully potted in resin |
|---|
| Geschikte zonesSuitable zones | Zone 1, 2 (gas/damp); Zone 21, 22 (stof)Zone 1, 2 (gas/vapour); Zone 21, 22 (dust) |
|---|
| TemperatuurklasseTemperature class | T5 max. oppervlaktetemp. 100 °C (212 °F)T5 max. surface temp. 100 °C (212 °F) |
|---|
| Gas-groepGas group | IICIIC |
|---|
| SpoelspanningCoil voltage | 230 V AC230 V AC |
|---|
| KabelCable | 3 m geïntegreerd, PVC-gemanteld3 m integrated, PVC-jacketed |
|---|
| Aansluit-penCoil pin | ø8 mm (Serie 70 standaard)ø8 mm (Series 70 standard) |
|---|
| WerktemperatuurOperating temperature | ?20 °C tot +50 °C (?4 °F tot 122 °F)?20 °C to +50 °C (?4 °F to 122 °F) |
|---|
| BeschermingsgraadIngress protection | IP65IP65 |
|---|
| ConformiteitConformity | ATEX 2014/34/EU; CE; REACH; RoHSATEX 2014/34/EU; CE; REACH; RoHS |
|---|
| HS-code (douane)HS code (customs) | 8505.908505.90 |
|---|
Typische toepassingen
Geschikt voor:
- Petrochemische installaties raffinaderijen, gas-distributie, opslagterminals
- Verfspuit- en lakcabines zone 1/2 gevaarlijke atmosferen
- Stofbeladen omgevingen meel-, suiker-, hout-, of poedercoat-verwerking (zone 21/22)
- Chemische processen met ontvlambare oplosmiddelen of gassen
- OEM-machinebouw voor explosie-gevaarlijke zones
Montage-advies
Plaatsing. Plaats de spoel op de Serie 70 ventiel-pen (ø8 mm) en borg met de standaard spoelmoer. Verifieer dat het gehele ventielblok en de aansluiting voldoen aan de ATEX-richtlijnen voor de toegepaste zone (zone 1/21 of zone 2/22).
Kabel-aansluiting. Sluit de geïntegreerde kabel aan in een ATEX-conforme klemmenkast (Ex e of Ex d) met geschikte trekontlasting. Gebruik kabel-doorvoeren met ATEX-certificering. De kabelmantel moet beschermd zijn tegen mechanische beschadiging in zones met verhoogd risico.
Verificatie. Controleer vóór ingebruikname het ATEX-certificaat-nummer op het typeplaatje en documenteer dit in het ATEX-installatiedossier volgens EN 60079-14 (elektrische installaties in gevaarlijke gebieden).
Onderhoud. De gegoten spoel is onderhoudsvrij. Vervang als geheel bij defect repareren is niet toegestaan zonder hercertificering. Inspecteer de kabel periodiek op mechanische schade.
Norm-conformiteit. Gecertificeerd volgens ATEX-richtlijn 2014/34/EU (apparaten voor gebruik in explosie-gevaarlijke gebieden); EN 60079-0 (algemene eisen), EN 60079-18 (encapsulation "m"). CE-conform. Voldoet aan EU REACH en RoHS-richtlijnen. Installatie volgens EN 60079-14.
