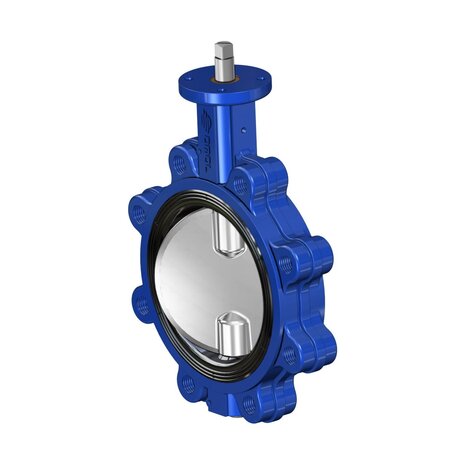

R386XN70 - Omal vlinderklep LUG DN65 - Met handreductor (gearbox) - CF8M RVS-disc / liner NBR

R386XN70 - Omal vlinderklep LUG DN65 - Met handreductor (gearbox) - CF8M RVS-dis Omal butterfly valve LUG DN65 - With manual gear operator (gearbox) - CF8M stainless steel disc / liner NBR - Article Omal butterfly valve LUG DN65 - With manual gear operator (gearbox) - CF8M stainless steel disc / liner NBR - Article
R386XN70 - Omal vlinderklep LUG DN65 - Met handreductor (gearbox) - CF8M RVS-dis Omal butterfly valve LUG DN65 - With manual gear operator (gearbox) - CF8M stainless steel disc / liner NBR - Article Omal butterfly valve LUG DN65 - With manual gear operator (gearbox) - CF8M stainless steel disc / liner NBR - Article

Productnummer: R386XN70
Verzendkosten € 7,95
Standaard levertijd Niet meer leverbaar - zie opvolger
» Maat: DN65 | Aansl.: Lug | Mat.: RVS 316 | Bediening: Gearbox | Druk: PN16
€ 232,50 excl. btw
€ 281,33 incl. btw
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
Staffelprijzen
Aantal Prijs (excl. btw) Prijs (incl. btw)
1
€ 232,50
€ 281,33
5
€ 232,50 € 209,25
€ 281,33 € 253,19
10
€ 232,50 € 197,62
€ 281,33 € 239,12
20
€ 232,50 € 186,00
€ 281,33 € 225,06
35
€ 232,50 € 151,12
€ 281,33 € 182,86
50
€ 232,50 € 127,87
€ 281,33 € 154,72
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

R386XN70 - Omal vlinderklep LUG DN65 - Met handreductor (gearbox) - CF8M RVS-disc / liner NBR

Niet meer leverbaar

Omal is gestopt met serie 386. De opvolger is de Omal Kraven R886XN070 (serie 886), reserveset afdichtingen KGKN0070.

Bestel de opvolger R886XN070

Beschrijving

Dit is een nominale DN65 butterfly valve met CF8M RVS-disc en NBR (nitril) rubber liner. Bediening: Met handbediende gearbox/wormwiel - voor grote diameters. Top-flens conform EN ISO 5211, face-to-face conform EN 558 series 20, dichtheid EN 12266-1 rate A bij 16 bar.

Samenstelling

Dit artikel wordt compleet gemonteerd geleverd en bestaat uit een OMAL-vlinderklephuis, een OMAL-reductor en een KCF-montagekit.
OnderdeelArtikelnummerFunctie
VlinderklephuisV386XN70Omal vlinderklep LUG DN65 - Free Shaft - CF8M RVS-disc / liner NBR
ReductorRF02071400Omal wormwielreductor met handwiel
MontagekitKCF074035Omal montageset voor de koppeling volgens ISO 5211

Technische Specificaties

FabrikantOmal S.p.A. (Italië)
SerieItem 386 - LUG-type butterfly valve
Nominale doorlaatDN65
BodyRVS 316 (A351-CF8M)
DiscCF8M RVS-disc
Liner (afdichting)NBR (nitril) rubber liner
Spindel (stem)RVS A276 S42000 (martensitisch)
BedieningMet handbediende gearbox/wormwiel - voor grote diameters
Top-flensEN ISO 5211 direct-mount - F05 / F07, asvierkant 11 mm
Inbouwlengte (F2F)EN 558 series 20
DichtheidEN 12266-1 rate A bij 16 bar (lekvrij)
WerkdrukPN 16 (DN40-DN300); PN 10 (DN350-DN600)
TemperatuurbereikAfhankelijk van liner - EPDM: -10°C tot +120°C; NBR: -10°C tot +90°C; FKM: -10°C tot +180°C; PTFE: -10°C tot +200°C
NormPED 2014/68/EU; EN 593 (industriele vlinderkleppen)

Kenmerken & Voordelen

TypeVlinderklep (LUG-type, item 386)
BodyCF8M RVS-disc
LinerNBR
AandrijvingMet handreductor (gearbox)
DiameterDN65
Top-flensEN ISO 5211 direct-mount

Toepassingen

Geschikt voor onder andere:
  • Watervoorziening en proceswater (industrieel, gemeentelijk)
  • Procesregeling - afsluiten en doseren

Productdocumentatie

PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF
Vragen of advies nodig?
Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
