R386XB72 - Omal vlinderklep LUG DN100 - Met handreductor (gearbox) - CF8M RVS-disc / liner NBR WHITE

R386XB72 - Omal vlinderklep LUG DN100 - Met handreductor (gearbox) - CF8M RVS-di Omal butterfly valve LUG DN100 - With manual gear operator (gearbox) - CF8M stainless steel disc / liner NBR WHITE Omal butterfly valve LUG DN100 - With manual gear operator (gearbox) - CF8M stainless steel disc / liner NBR WHITE
R386XB72 - Omal vlinderklep LUG DN100 - Met handreductor (gearbox) - CF8M RVS-di Omal butterfly valve LUG DN100 - With manual gear operator (gearbox) - CF8M stainless steel disc / liner NBR WHITE Omal butterfly valve LUG DN100 - With manual gear operator (gearbox) - CF8M stainless steel disc / liner NBR WHITE

Productnummer: R386XB72
Verzendkosten € 7,95
Standaard levertijd Niet meer leverbaar - zie opvolger
» Maat: DN100 | Aansl.: Lug | Mat.: RVS 316 | Bediening: Gearbox | Druk: PN16
€ 316,20 excl. btw
€ 382,60 incl. btw
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
Staffelprijzen
Aantal Prijs (excl. btw) Prijs (incl. btw)
1
€ 316,20
€ 382,60
5
€ 316,20 € 284,58
€ 382,60 € 344,34
10
€ 316,20 € 268,77
€ 382,60 € 325,21
20
€ 316,20 € 252,96
€ 382,60 € 306,08
35
€ 316,20 € 205,53
€ 382,60 € 248,69
50
€ 316,20 € 173,91
€ 382,60 € 210,43
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

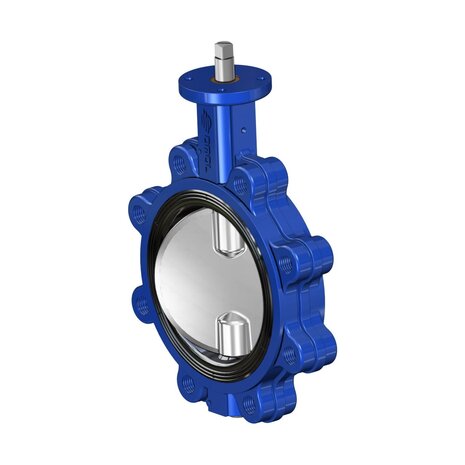

R386XB72 - Omal vlinderklep LUG DN100 - Met handreductor (gearbox) - CF8M RVS-disc / liner NBR WHITE

Niet meer leverbaar

Omal is gestopt met serie 386. De opvolger is de Omal Kraven R886XZ072 (serie 886), reserveset afdichtingen KGKZ0072.

Let op: Liner EPDM wit in plaats van NBR wit.

Bestel de opvolger R886XZ072

Beschrijving

Dit is een nominale DN100 butterfly valve met CF8M RVS-disc en NBR White (food grade) liner. Bediening: Met handbediende gearbox/wormwiel - voor grote diameters. Top-flens conform EN ISO 5211, face-to-face conform EN 558 series 20, dichtheid EN 12266-1 rate A bij 16 bar.

Samenstelling

Dit artikel wordt compleet gemonteerd geleverd en bestaat uit een OMAL-vlinderklephuis, een OMAL-reductor en een KCF-montagekit.
OnderdeelArtikelnummerFunctie
VlinderklephuisV386XB72Omal vlinderklep LUG DN100 - Free Shaft - CF8M RVS-disc / liner NBR WHITE
ReductorRF02071400Omal wormwielreductor met handwiel
MontagekitKCF074035Omal montageset voor de koppeling volgens ISO 5211

Technische Specificaties

FabrikantOmal S.p.A. (Italië)
SerieItem 386 - LUG-type butterfly valve
Nominale doorlaatDN100
BodyRVS 316 (A351-CF8M)
DiscCF8M RVS-disc
Liner (afdichting)NBR White (food grade) liner
Spindel (stem)RVS A276 S42000 (martensitisch)
BedieningMet handbediende gearbox/wormwiel - voor grote diameters

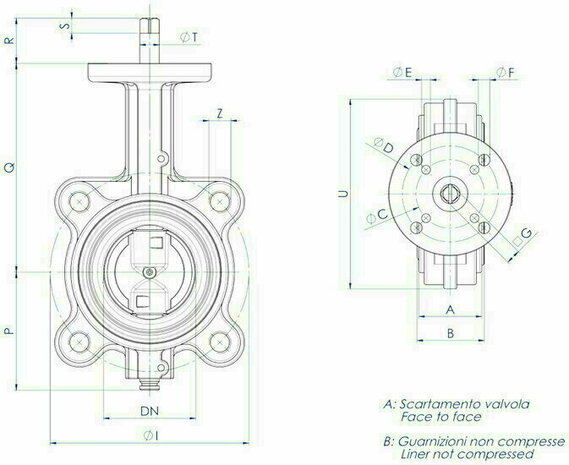

Top-flensEN ISO 5211 direct-mount - F05 / F07, asvierkant 11 mm
Inbouwlengte (F2F)EN 558 series 20
DichtheidEN 12266-1 rate A bij 16 bar (lekvrij)
WerkdrukPN 16 (DN40-DN300); PN 10 (DN350-DN600)
TemperatuurbereikAfhankelijk van liner - EPDM: -10°C tot +120°C; NBR: -10°C tot +90°C; FKM: -10°C tot +180°C; PTFE: -10°C tot +200°C
NormPED 2014/68/EU; EN 593 (industriele vlinderkleppen)

Kenmerken & Voordelen

TypeVlinderklep (LUG-type, item 386)
BodyCF8M RVS-disc
LinerNBR WHITE
AandrijvingMet handreductor (gearbox)
DiameterDN100
Top-flensEN ISO 5211 direct-mount

Toepassingen

Geschikt voor onder andere:
  • Watervoorziening en proceswater (industrieel, gemeentelijk)
  • Voedingsmiddelen / hygiene (NBR WHITE - food-grade)
  • Procesregeling - afsluiten en doseren

Productdocumentatie

PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF
Vragen of advies nodig?
Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774

Sluiten
Bekijk volledige omschrijving
Bijlagen
Omal vlinderklep item 375-387
