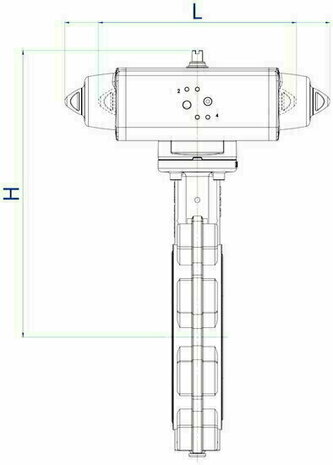

SG387XN72 - Omal vlinderklep LUG DN100 - Pneumatisch SR - aluminium bronze disc / liner NBR

SG387XN72 - Omal vlinderklep LUG DN100 - Pneumatisch SR - aluminium bronze disc Omal butterfly valve LUG DN100 - Pneumatic SR - aluminium bronze disc / liner NBR - Article number Omal butterfly valve LUG DN100 - Pneumatic SR - aluminium bronze disc / liner NBR - Article number
SG387XN72 - Omal vlinderklep LUG DN100 - Pneumatisch SR - aluminium bronze disc Omal butterfly valve LUG DN100 - Pneumatic SR - aluminium bronze disc / liner NBR - Article number Omal butterfly valve LUG DN100 - Pneumatic SR - aluminium bronze disc / liner NBR - Article number

Productnummer: SG387XN72
Verzendkosten € 0,00
Standaard levertijd Niet meer leverbaar - zie opvolger
» Maat: DN100 | Aansl.: Lug | Mat.: GGG50 / disc alu-brons | Bediening: Pneum. | Druk: PN16
€ 497,24 excl. btw
€ 601,66 incl. btw
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
Staffelprijzen
Aantal Prijs (excl. btw) Prijs (incl. btw)
1
€ 497,24
€ 601,66
5
€ 497,24 € 447,52
€ 601,66 € 541,50
10
€ 497,24 € 422,65
€ 601,66 € 511,41
20
€ 497,24 € 397,79
€ 601,66 € 481,33
35
€ 497,24 € 323,21
€ 601,66 € 391,08
50
€ 497,24 € 273,48
€ 601,66 € 330,91
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

SG387XN72 - Omal vlinderklep LUG DN100 - Pneumatisch SR - aluminium bronze disc / liner NBR

Niet meer leverbaar

Omal is gestopt met serie 387. De opvolger is de Omal Kraven SG887XN072 (serie 887), reserveset afdichtingen KGKN0072.

Bestel de opvolger SG887XN072

Beschrijving

Dit is een nominale DN100 butterfly valve met aluminium bronze disc en NBR (nitril) rubber liner. Bediening: Pneumatisch enkelwerkend (Spring Return) met Omal SRN actuator. Top-flens conform EN ISO 5211, face-to-face conform EN 558 series 20, dichtheid EN 12266-1 rate A bij 16 bar.

Samenstelling

Dit artikel wordt compleet gemonteerd geleverd en bestaat uit een OMAL-vlinderklephuis, een OMAL-actuator en een KCF-montagekit.
OnderdeelArtikelnummerFunctie
VlinderklephuisV387XN72Omal vlinderklep LUG DN100 - Free Shaft - aluminium bronze disc / liner NBR
ActuatorSRN0060401SOmal AGO Aluminium pneumatische actuatoren SRN 60 ISO 5211 F05/F07 Veerretour (spring return)
MontagekitKCF072949Omal montageset voor de koppeling volgens ISO 5211

Technische Specificaties

FabrikantOmal S.p.A. (Italië)
SerieItem 387 - LUG-type butterfly valve
Nominale doorlaatDN100
BodyAluminium-brons (AB2 / CuAl10Ni)
DiscAluminium bronze disc
Liner (afdichting)NBR (nitril) rubber liner
Spindel (stem)RVS A276 S42000 (martensitisch)
BedieningPneumatisch enkelwerkend (Spring Return) met Omal SRN actuator
Top-flensEN ISO 5211 direct-mount - F05 / F07, asvierkant 11 mm
Inbouwlengte (F2F)EN 558 series 20
DichtheidEN 12266-1 rate A bij 16 bar (lekvrij)
WerkdrukPN 16 (DN40-DN300); PN 10 (DN350-DN600)
TemperatuurbereikAfhankelijk van liner - EPDM: -10°C tot +120°C; NBR: -10°C tot +90°C; FKM: -10°C tot +180°C; PTFE: -10°C tot +200°C
NormPED 2014/68/EU; EN 593 (industriele vlinderkleppen)

Kenmerken & Voordelen

TypeVlinderklep (LUG-type, item 387)
Bodyaluminium bronze disc
LinerNBR
AandrijvingPneumatisch SR
DiameterDN100
Top-flensEN ISO 5211 direct-mount

Toepassingen

Geschikt voor onder andere:
  • Watervoorziening en proceswater (industrieel, gemeentelijk)
  • Procesregeling - afsluiten en doseren

Productdocumentatie

PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF
Vragen of advies nodig?
Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774

Sluiten
Bekijk volledige omschrijving
Bijlagen
Omal vlinderklep item 375-387
