SG386KN76GA - Omal vlinderklep LUG DN250 - Pneumatisch SR - uitvoering K - CF8M RVS-disc / liner NBR - DVGW-gecertificeerd voor gas (DIN 3230-3)

SG386KN76GA - Omal vlinderklep LUG DN250 - Pneumatisch SR - uitvoering K - CF8M RVS-disc / liner NBR - DVGW-gecertificeerd voor gas (DIN 3230-3)

Name: SG386KN76GA - Omal vlinderklep LUG DN250 - Pneumatisch SR - uitvoering K - CF8M RVS-disc / liner NBR - DVGW-gecertificeerd voor gas (DIN 3230-3)
Brand: Omal
Price: 1816.23 EUR
Availability: InStock

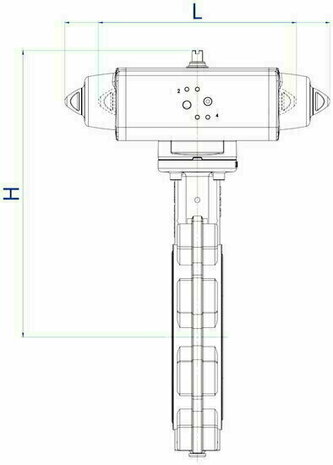

Omal butterfly valve LUG DN250 - Pneumatic SR - version K - CF8M stainless steel disc / liner NBR - DVGW-certified

Productnummer: SG386KN76GA

Verzendkosten € 0,00

Standaard levertijd Niet meer leverbaar - zie opvolger

» Maat: DN250 | Aansl.: Lug | Mat.: GGG50 / disc RVS 316 | Bediening: Pneum. | Druk: PN16

€ 1.501,02 excl. btw

€ 1.816,23 incl. btw

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Staffelprijzen

€ 1.501,02

€ 1.816,23

€ 1.501,02 € 1.350,92

€ 1.816,23 € 1.634,61

€ 1.501,02 € 1.275,87

€ 1.816,23 € 1.543,80

€ 1.501,02 € 1.200,82

€ 1.816,23 € 1.452,99

€ 1.501,02 € 975,66

€ 1.816,23 € 1.180,55

€ 1.501,02 € 825,56

€ 1.816,23 € 998,93

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

SG386KN76GA - Omal vlinderklep LUG DN250 - Pneumatisch SR - uitvoering K - CF8M RVS-disc / liner NBR - DVGW-gecertificeerd voor gas (DIN 3230-3)

Niet meer leverbaar

Omal is gestopt met serie 386. De opvolger is de Omal Kraven SG886KN076 (serie 886), reserveset afdichtingen KGKN0076.

Let op: Zonder DVGW-keur (de Kraven-catalogus noemt geen DVGW).

Bestel de opvolger SG886KN076

Beschrijving

Dit is een nominale DN250 butterfly valve met CF8M RVS-disc en NBR (nitril) rubber liner - DVGW-gecertificeerd voor gas (DIN 3230-3). Bediening: Pneumatisch enkelwerkend (Spring Return) met Omal SRN actuator. Top-flens conform EN ISO 5211, face-to-face conform EN 558 series 20, dichtheid EN 12266-1 rate A bij 16 bar.

Gas-certificering (DVGW): Deze uitvoering is gecertificeerd voor gasdistributie volgens DIN 3230-3 / DVGW.

Samenstelling

Dit artikel wordt compleet gemonteerd geleverd en bestaat uit een OMAL-vlinderklephuis, een OMAL-actuator en een KCF-montagekit.

Onderdeel	Artikelnummer	Functie
Vlinderklephuis	V386KN76GA	Omal vlinderklep LUG DN250 - Free Shaft - uitvoering K - CF8M RVS-disc / liner NBR - DVGW-gecertificeerd voor
Actuator	SRN0240401S	Omal AGO Aluminium pneumatische actuatoren SRN 240 ISO 5211 F10/F12 Veerretour (spring return)
Montagekit	KCF125416	Omal montageset voor de koppeling volgens ISO 5211

Technische Specificaties

Fabrikant	Omal S.p.A. (Italië)
Serie	Item 386 - LUG-type butterfly valve
Nominale doorlaat	DN250
Body	RVS 316 (A351-CF8M)
Disc	CF8M RVS-disc
Liner (afdichting)	NBR (nitril) rubber liner
Spindel (stem)	RVS A276 S42000 (martensitisch)
Bediening	Pneumatisch enkelwerkend (Spring Return) met Omal SRN actuator
Top-flens	EN ISO 5211 direct-mount - F10 / F12, asvierkant 22 mm
Inbouwlengte (F2F)	EN 558 series 20
Dichtheid	EN 12266-1 rate A bij 16 bar (lekvrij)
Werkdruk	PN 16 (DN40-DN300); PN 10 (DN350-DN600)
Temperatuurbereik	Afhankelijk van liner - EPDM: -10°C tot +120°C; NBR: -10°C tot +90°C; FKM: -10°C tot +180°C; PTFE: -10°C tot +200°C
Norm	PED 2014/68/EU; EN 593 (industriele vlinderkleppen)
Certificering	DVGW gas (DIN 3230-3)
