SG386KV76 - Omal vlinderklep LUG DN250 - Pneumatisch SR - uitvoering K - CF8M RVS-disc / liner FKM

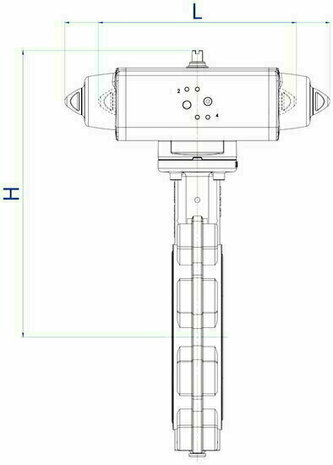

SG386KV76 - Omal vlinderklep LUG DN250 - Pneumatisch SR - uitvoering K - CF8M RV Omal butterfly valve LUG DN250 - Pneumatic SR - version K - CF8M stainless steel disc / liner FKM - Article number Omal butterfly valve LUG DN250 - Pneumatic SR - version K - CF8M stainless steel disc / liner FKM - Article number
SG386KV76 - Omal vlinderklep LUG DN250 - Pneumatisch SR - uitvoering K - CF8M RV Omal butterfly valve LUG DN250 - Pneumatic SR - version K - CF8M stainless steel disc / liner FKM - Article number Omal butterfly valve LUG DN250 - Pneumatic SR - version K - CF8M stainless steel disc / liner FKM - Article number

Productnummer: SG386KV76
Verzendkosten € 0,00
Standaard levertijd Niet meer leverbaar - zie opvolger
» Maat: DN250 | Aansl.: Lug | Mat.: GGG50 / disc RVS 316 | Bediening: Pneum. | Druk: PN16
€ 2.673,44 excl. btw
€ 3.234,86 incl. btw
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
Staffelprijzen
Aantal Prijs (excl. btw) Prijs (incl. btw)
1
€ 2.673,44
€ 3.234,86
5
€ 2.673,44 € 2.406,10
€ 3.234,86 € 2.911,38
10
€ 2.673,44 € 2.272,42
€ 3.234,86 € 2.749,63
20
€ 2.673,44 € 2.138,75
€ 3.234,86 € 2.587,89
35
€ 2.673,44 € 1.737,74
€ 3.234,86 € 2.102,67
50
€ 2.673,44 € 1.470,39
€ 3.234,86 € 1.779,17
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

SG386KV76 - Omal vlinderklep LUG DN250 - Pneumatisch SR - uitvoering K - CF8M RVS-disc / liner FKM

Niet meer leverbaar

Omal is gestopt met serie 386. De opvolger is de Omal Kraven SG886KV076 (serie 886), reserveset afdichtingen KGKV0076.

Bestel de opvolger SG886KV076

Beschrijving

Dit is een nominale DN250 butterfly valve met CF8M RVS-disc en FKM/Viton liner. Bediening: Pneumatisch enkelwerkend (Spring Return) met Omal SRN actuator. Top-flens conform EN ISO 5211, face-to-face conform EN 558 series 20, dichtheid EN 12266-1 rate A bij 16 bar.

Samenstelling

Dit artikel wordt compleet gemonteerd geleverd en bestaat uit een OMAL-vlinderklephuis, een OMAL-actuator en een KCF-montagekit.
OnderdeelArtikelnummerFunctie
VlinderklephuisV386KV76Omal vlinderklep LUG DN250 - Free Shaft - uitvoering K - CF8M RVS-disc / liner FKM
ActuatorSRN0240401SOmal AGO Aluminium pneumatische actuatoren SRN 240 ISO 5211 F10/F12 Veerretour (spring return)
MontagekitKCF125416Omal montageset voor de koppeling volgens ISO 5211

Technische Specificaties

FabrikantOmal S.p.A. (Italië)
SerieItem 386 - LUG-type butterfly valve
Nominale doorlaatDN250
BodyRVS 316 (A351-CF8M)
DiscCF8M RVS-disc
Liner (afdichting)FKM/Viton liner
Spindel (stem)RVS A276 S42000 (martensitisch)
BedieningPneumatisch enkelwerkend (Spring Return) met Omal SRN actuator
Top-flensEN ISO 5211 direct-mount - F10 / F12, asvierkant 22 mm
Inbouwlengte (F2F)EN 558 series 20
DichtheidEN 12266-1 rate A bij 16 bar (lekvrij)
WerkdrukPN 16 (DN40-DN300); PN 10 (DN350-DN600)
TemperatuurbereikAfhankelijk van liner - EPDM: -10°C tot +120°C; NBR: -10°C tot +90°C; FKM: -10°C tot +180°C; PTFE: -10°C tot +200°C
NormPED 2014/68/EU; EN 593 (industriele vlinderkleppen)

Kenmerken & Voordelen

TypeVlinderklep (LUG-type, item 386)
BodyCF8M RVS-disc
LinerFKM
AandrijvingPneumatisch SR
DiameterDN250
Top-flensEN ISO 5211 direct-mount

Toepassingen

Geschikt voor onder andere:
  • Watervoorziening en proceswater (industrieel, gemeentelijk)
  • Olien en koolwaterstoffen (FKM-uitvoering)
  • Procesregeling - afsluiten en doseren

Productdocumentatie

PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF
Vragen of advies nodig?
Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774

Sluiten
Bekijk volledige omschrijving
Bijlagen
Omal vlinderklep item 375-387
