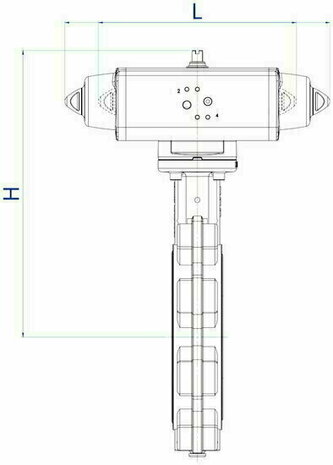

SG386KN77 - Omal vlinderklep LUG DN300 - Pneumatisch SR - uitvoering K - CF8M RVS-disc / liner NBR

SG386KN77 - Omal vlinderklep LUG DN300 - Pneumatisch SR - uitvoering K - CF8M RV Omal butterfly valve LUG DN300 - Pneumatic SR - version K - CF8M stainless steel disc / liner NBR - Article number Omal butterfly valve LUG DN300 - Pneumatic SR - version K - CF8M stainless steel disc / liner NBR - Article number
SG386KN77 - Omal vlinderklep LUG DN300 - Pneumatisch SR - uitvoering K - CF8M RV Omal butterfly valve LUG DN300 - Pneumatic SR - version K - CF8M stainless steel disc / liner NBR - Article number Omal butterfly valve LUG DN300 - Pneumatic SR - version K - CF8M stainless steel disc / liner NBR - Article number

Productnummer: SG386KN77
Verzendkosten € 0,00
Standaard levertijd Niet meer leverbaar - zie opvolger
» Maat: DN300 | Aansl.: Lug | Mat.: GGG50 / disc RVS 316 | Bediening: Pneum. | Druk: PN16
€ 2.137,14 excl. btw
€ 2.585,94 incl. btw
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
Staffelprijzen
Aantal Prijs (excl. btw) Prijs (incl. btw)
1
€ 2.137,14
€ 2.585,94
5
€ 2.137,14 € 1.923,43
€ 2.585,94 € 2.327,35
10
€ 2.137,14 € 1.816,57
€ 2.585,94 € 2.198,05
20
€ 2.137,14 € 1.709,71
€ 2.585,94 € 2.068,75
35
€ 2.137,14 € 1.389,14
€ 2.585,94 € 1.680,86
50
€ 2.137,14 € 1.175,43
€ 2.585,94 € 1.422,27
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

SG386KN77 - Omal vlinderklep LUG DN300 - Pneumatisch SR - uitvoering K - CF8M RVS-disc / liner NBR

Niet meer leverbaar

Omal is gestopt met serie 386. De opvolger is de Omal Kraven SG886KN077 (serie 886), reserveset afdichtingen KGKN0077.

Bestel de opvolger SG886KN077

Beschrijving

Dit is een nominale DN300 butterfly valve met CF8M RVS-disc en NBR (nitril) rubber liner. Bediening: Pneumatisch enkelwerkend (Spring Return) met Omal SRN actuator. Top-flens conform EN ISO 5211, face-to-face conform EN 558 series 20, dichtheid EN 12266-1 rate A bij 16 bar.

Samenstelling

Dit artikel wordt compleet gemonteerd geleverd en bestaat uit een OMAL-vlinderklephuis, een OMAL-actuator en een KCF-montagekit.
OnderdeelArtikelnummerFunctie
VlinderklephuisV386KN77Omal vlinderklep LUG DN300 - Free Shaft - uitvoering K - CF8M RVS-disc / liner NBR
ActuatorSRN0360401SOmal AGO Aluminium pneumatische actuatoren SRN 360 ISO 5211 F10/F12 Veerretour (spring return)
MontagekitKCF122902Omal montageset voor de koppeling volgens ISO 5211

Technische Specificaties

FabrikantOmal S.p.A. (Italië)
SerieItem 386 - LUG-type butterfly valve
Nominale doorlaatDN300
BodyRVS 316 (A351-CF8M)
DiscCF8M RVS-disc
Liner (afdichting)NBR (nitril) rubber liner
Spindel (stem)RVS A276 S42000 (martensitisch)
BedieningPneumatisch enkelwerkend (Spring Return) met Omal SRN actuator
Top-flensEN ISO 5211 direct-mount - F10 / F12, asvierkant 22 mm
Inbouwlengte (F2F)EN 558 series 20
DichtheidEN 12266-1 rate A bij 16 bar (lekvrij)
WerkdrukPN 16 (DN40-DN300); PN 10 (DN350-DN600)
TemperatuurbereikAfhankelijk van liner - EPDM: -10°C tot +120°C; NBR: -10°C tot +90°C; FKM: -10°C tot +180°C; PTFE: -10°C tot +200°C
NormPED 2014/68/EU; EN 593 (industriele vlinderkleppen)

Kenmerken & Voordelen

TypeVlinderklep (LUG-type, item 386)
BodyCF8M RVS-disc
LinerNBR
AandrijvingPneumatisch SR
DiameterDN300
Top-flensEN ISO 5211 direct-mount

Toepassingen

Geschikt voor onder andere:
  • Watervoorziening en proceswater (industrieel, gemeentelijk)
  • Procesregeling - afsluiten en doseren

Productdocumentatie

PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF
Vragen of advies nodig?
Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774

Sluiten
Bekijk volledige omschrijving
Bijlagen
Omal vlinderklep item 375-387
