SG386KB77 - Omal vlinderklep LUG DN300 - Pneumatisch SR - uitvoering K - CF8M RVS-disc / liner NBR WHITE

SG386KB77 - Omal vlinderklep LUG DN300 - Pneumatisch SR - uitvoering K - CF8M RVS-disc / liner NBR WHITE

Name: SG386KB77 - Omal vlinderklep LUG DN300 - Pneumatisch SR - uitvoering K - CF8M RVS-disc / liner NBR WHITE
Brand: Omal
Price: 2653.46 EUR
Availability: InStock

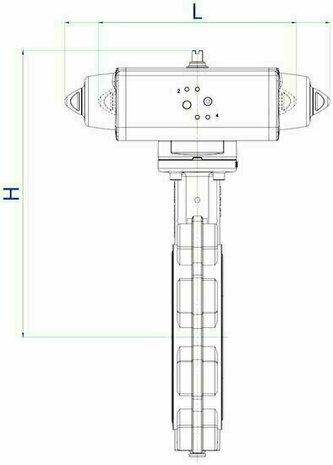

Omal butterfly valve LUG DN300 - Pneumatic SR - version K - CF8M stainless steel disc / liner NBR WHITE - Article

Productnummer: SG386KB77

Verzendkosten € 0,00

Standaard levertijd Niet meer leverbaar - zie opvolger

» Maat: DN300 | Aansl.: Lug | Mat.: GGG50 / disc RVS 316 | Bediening: Pneum. | Druk: PN16

€ 2.192,94 excl. btw

€ 2.653,46 incl. btw

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Staffelprijzen

€ 2.192,94

€ 2.653,46

€ 2.192,94 € 1.973,65

€ 2.653,46 € 2.388,12

€ 2.192,94 € 1.864,00

€ 2.653,46 € 2.255,44

€ 2.192,94 € 1.754,35

€ 2.653,46 € 2.122,76

€ 2.192,94 € 1.425,41

€ 2.653,46 € 1.724,75

€ 2.192,94 € 1.206,12

€ 2.653,46 € 1.459,41

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

SG386KB77 - Omal vlinderklep LUG DN300 - Pneumatisch SR - uitvoering K - CF8M RVS-disc / liner NBR WHITE

Niet meer leverbaar

Omal is gestopt met serie 386. De opvolger is de Omal Kraven SG886KZ077 (serie 886), reserveset afdichtingen KGKZ0077.

Let op: Liner EPDM wit in plaats van NBR wit.

Bestel de opvolger SG886KZ077

Beschrijving

Dit is een nominale DN300 butterfly valve met CF8M RVS-disc en NBR White (food grade) liner. Bediening: Pneumatisch enkelwerkend (Spring Return) met Omal SRN actuator. Top-flens conform EN ISO 5211, face-to-face conform EN 558 series 20, dichtheid EN 12266-1 rate A bij 16 bar.

Samenstelling

Dit artikel wordt compleet gemonteerd geleverd en bestaat uit een OMAL-vlinderklephuis, een OMAL-actuator en een KCF-montagekit.

Onderdeel	Artikelnummer	Functie
Vlinderklephuis	V386KB77	Omal vlinderklep LUG DN300 - Free Shaft - uitvoering K - CF8M RVS-disc / liner NBR WHITE
Actuator	SRN0360401S	Omal AGO Aluminium pneumatische actuatoren SRN 360 ISO 5211 F10/F12 Veerretour (spring return)
Montagekit	KCF122902	Omal montageset voor de koppeling volgens ISO 5211

Technische Specificaties

Fabrikant	Omal S.p.A. (Italië)
Serie	Item 386 - LUG-type butterfly valve
Nominale doorlaat	DN300
Body	RVS 316 (A351-CF8M)
Disc	CF8M RVS-disc
Liner (afdichting)	NBR White (food grade) liner
Spindel (stem)	RVS A276 S42000 (martensitisch)
Bediening	Pneumatisch enkelwerkend (Spring Return) met Omal SRN actuator
Top-flens	EN ISO 5211 direct-mount - F10 / F12, asvierkant 22 mm
Inbouwlengte (F2F)	EN 558 series 20
Dichtheid	EN 12266-1 rate A bij 16 bar (lekvrij)
Werkdruk	PN 16 (DN40-DN300); PN 10 (DN350-DN600)
Temperatuurbereik	Afhankelijk van liner - EPDM: -10°C tot +120°C; NBR: -10°C tot +90°C; FKM: -10°C tot +180°C; PTFE: -10°C tot +200°C
Norm	PED 2014/68/EU; EN 593 (industriele vlinderkleppen)
