SG386XB69 - Omal vlinderklep LUG DN50 - Pneumatisch SR - CF8M RVS-disc / liner NBR WHITE

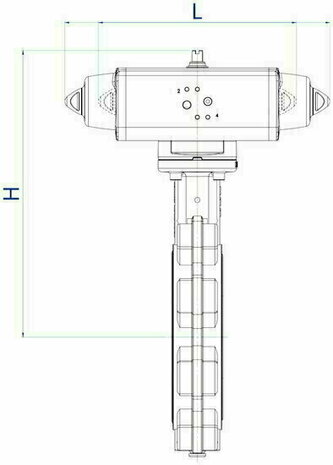

SG386XB69 - Omal vlinderklep LUG DN50 - Pneumatisch SR - CF8M RVS-disc / liner N Omal butterfly valve LUG DN50 - Pneumatic SR - CF8M stainless steel disc / liner NBR WHITE - Article number Omal butterfly valve LUG DN50 - Pneumatic SR - CF8M stainless steel disc / liner NBR WHITE - Article number
SG386XB69 - Omal vlinderklep LUG DN50 - Pneumatisch SR - CF8M RVS-disc / liner N Omal butterfly valve LUG DN50 - Pneumatic SR - CF8M stainless steel disc / liner NBR WHITE - Article number Omal butterfly valve LUG DN50 - Pneumatic SR - CF8M stainless steel disc / liner NBR WHITE - Article number

Productnummer: SG386XB69
Verzendkosten € 7,95
Standaard levertijd Niet meer leverbaar - zie opvolger
» Maat: DN50 | Aansl.: Lug | Mat.: GGG50 / disc RVS 316 | Bediening: Pneum. | Druk: PN16
€ 329,84 excl. btw
€ 399,11 incl. btw
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
Staffelprijzen
Aantal Prijs (excl. btw) Prijs (incl. btw)
1
€ 329,84
€ 399,11
5
€ 329,84 € 296,86
€ 399,11 € 359,20
10
€ 329,84 € 280,36
€ 399,11 € 339,24
20
€ 329,84 € 263,87
€ 399,11 € 319,28
35
€ 329,84 € 214,40
€ 399,11 € 259,42
50
€ 329,84 € 181,41
€ 399,11 € 219,51
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

SG386XB69 - Omal vlinderklep LUG DN50 - Pneumatisch SR - CF8M RVS-disc / liner NBR WHITE

Niet meer leverbaar

Omal is gestopt met serie 386. De opvolger is de Omal Kraven SG886XZ069 (serie 886), reserveset afdichtingen KGKZ0069.

Let op: Liner EPDM wit in plaats van NBR wit.

Bestel de opvolger SG886XZ069

Beschrijving

Dit is een nominale DN50 butterfly valve met CF8M RVS-disc en NBR White (food grade) liner. Bediening: Pneumatisch enkelwerkend (Spring Return) met Omal SRN actuator. Top-flens conform EN ISO 5211, face-to-face conform EN 558 series 20, dichtheid EN 12266-1 rate A bij 16 bar.

Samenstelling

Dit artikel wordt compleet gemonteerd geleverd en bestaat uit een OMAL-vlinderklephuis, een OMAL-actuator en een KCF-montagekit.
OnderdeelArtikelnummerFunctie
VlinderklephuisV386XB69Omal vlinderklep LUG DN50 - Free Shaft - CF8M RVS-disc / liner NBR WHITE
ActuatorSRN0030402SOmal AGO Aluminium pneumatische actuatoren SRN 30 ISO 5211 F05/F07 Veerretour (spring return)
MontagekitKCF052925Omal montageset voor de koppeling volgens ISO 5211

Technische Specificaties

FabrikantOmal S.p.A. (Italië)
SerieItem 386 - LUG-type butterfly valve
Nominale doorlaatDN50
BodyRVS 316 (A351-CF8M)
DiscCF8M RVS-disc
Liner (afdichting)NBR White (food grade) liner
Spindel (stem)RVS A276 S42000 (martensitisch)
BedieningPneumatisch enkelwerkend (Spring Return) met Omal SRN actuator
Top-flensEN ISO 5211 direct-mount - F05 / F07, asvierkant 9 mm
Inbouwlengte (F2F)EN 558 series 20
DichtheidEN 12266-1 rate A bij 16 bar (lekvrij)
WerkdrukPN 16 (DN40-DN300); PN 10 (DN350-DN600)
TemperatuurbereikAfhankelijk van liner - EPDM: -10°C tot +120°C; NBR: -10°C tot +90°C; FKM: -10°C tot +180°C; PTFE: -10°C tot +200°C
NormPED 2014/68/EU; EN 593 (industriele vlinderkleppen)

Kenmerken & Voordelen

TypeVlinderklep (LUG-type, item 386)
BodyCF8M RVS-disc
LinerNBR WHITE
AandrijvingPneumatisch SR
DiameterDN50
Top-flensEN ISO 5211 direct-mount

Toepassingen

Geschikt voor onder andere:
  • Watervoorziening en proceswater (industrieel, gemeentelijk)
  • Voedingsmiddelen / hygiene (NBR WHITE - food-grade)
  • Procesregeling - afsluiten en doseren

Productdocumentatie

PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF
Vragen of advies nodig?
Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774

Sluiten
Bekijk volledige omschrijving
Bijlagen
Omal vlinderklep item 375-387
