SG385KN76 - Omal vlinderklep LUG DN250 - Pneumatisch SR - uitvoering K - gietijzer disc / liner NBR

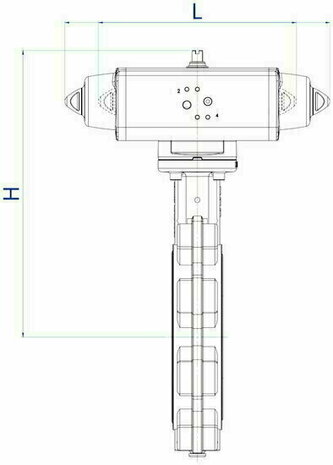

SG385KN76 - Omal vlinderklep LUG DN250 - Pneumatisch SR - uitvoering K - gietijz Omal butterfly valve LUG DN250 - Pneumatic SR - version K - cast iron disc / liner NBR - Article number Omal butterfly valve LUG DN250 - Pneumatic SR - version K - cast iron disc / liner NBR - Article number
SG385KN76 - Omal vlinderklep LUG DN250 - Pneumatisch SR - uitvoering K - gietijz Omal butterfly valve LUG DN250 - Pneumatic SR - version K - cast iron disc / liner NBR - Article number Omal butterfly valve LUG DN250 - Pneumatic SR - version K - cast iron disc / liner NBR - Article number

Productnummer: SG385KN76
Verzendkosten € 0,00
Standaard levertijd Niet meer leverbaar - zie opvolger
» Maat: DN250 | Aansl.: Lug | Mat.: Nodulair gietijzer (GGG50) | Bediening: Pneum. | Druk: PN16
€ 1.207,76 excl. btw
€ 1.461,39 incl. btw
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
Staffelprijzen
Aantal Prijs (excl. btw) Prijs (incl. btw)
1
€ 1.207,76
€ 1.461,39
5
€ 1.207,76 € 1.086,98
€ 1.461,39 € 1.315,25
10
€ 1.207,76 € 1.026,60
€ 1.461,39 € 1.242,19
20
€ 1.207,76 € 966,21
€ 1.461,39 € 1.169,11
35
€ 1.207,76 € 785,04
€ 1.461,39 € 949,90
50
€ 1.207,76 € 664,27
€ 1.461,39 € 803,77
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

SG385KN76 - Omal vlinderklep LUG DN250 - Pneumatisch SR - uitvoering K - gietijzer disc / liner NBR

Niet meer leverbaar

Omal is gestopt met serie 385. De opvolger is de Omal Kraven SG885KN076 (serie 885), reserveset afdichtingen KGKN0076.

Bestel de opvolger SG885KN076

Beschrijving

Dit is een nominale DN250 butterfly valve met gietijzer disc en NBR (nitril) rubber liner. Bediening: Pneumatisch enkelwerkend (Spring Return) met Omal SRN actuator. Top-flens conform EN ISO 5211, face-to-face conform EN 558 series 20, dichtheid EN 12266-1 rate A bij 16 bar.

Samenstelling

Dit artikel wordt compleet gemonteerd geleverd en bestaat uit een OMAL-vlinderklephuis, een OMAL-actuator en een KCF-montagekit.
OnderdeelArtikelnummerFunctie
VlinderklephuisV385KN76Omal vlinderklep LUG DN250 - Free Shaft - uitvoering K - gietijzer disc / liner NBR
ActuatorSRN0240401SOmal AGO Aluminium pneumatische actuatoren SRN 240 ISO 5211 F10/F12 Veerretour (spring return)
MontagekitKCF125416Omal montageset voor de koppeling volgens ISO 5211

Technische Specificaties

FabrikantOmal S.p.A. (Italië)
SerieItem 385 - LUG-type butterfly valve
Nominale doorlaatDN250
BodyGietijzer (gietijzer disc) A536 65-45-12 (GGG50, epoxy RAL 5015)
Discgietijzer disc
Liner (afdichting)NBR (nitril) rubber liner
Spindel (stem)RVS A276 S42000 (martensitisch)
BedieningPneumatisch enkelwerkend (Spring Return) met Omal SRN actuator
Top-flensEN ISO 5211 direct-mount - F10 / F12, asvierkant 22 mm
Inbouwlengte (F2F)EN 558 series 20
DichtheidEN 12266-1 rate A bij 16 bar (lekvrij)
WerkdrukPN 16 (DN40-DN300); PN 10 (DN350-DN600)
TemperatuurbereikAfhankelijk van liner - EPDM: -10°C tot +120°C; NBR: -10°C tot +90°C; FKM: -10°C tot +180°C; PTFE: -10°C tot +200°C
NormPED 2014/68/EU; EN 593 (industriele vlinderkleppen)

Kenmerken & Voordelen

TypeVlinderklep (LUG-type, item 385)
Bodygietijzer disc
LinerNBR
AandrijvingPneumatisch SR
DiameterDN250
Top-flensEN ISO 5211 direct-mount

Toepassingen

Geschikt voor onder andere:
  • Watervoorziening en proceswater (industrieel, gemeentelijk)
  • Procesregeling - afsluiten en doseren

Productdocumentatie

PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF
Vragen of advies nodig?
Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774

Sluiten
Bekijk volledige omschrijving
Bijlagen
Omal vlinderklep item 375-387
