W0950322025 - Metal Work Accessoire zuigerstang KOGELSTANGKOP (GA-M) M10x1,25 Ø 25/32 GA-M

W0950322025 - Metal Work Accessoire zuigerstang KOGELSTANGKOP (GA-M) M10x1,25 Ø 25/32 GA-M

Name: W0950322025 - Metal Work Accessoire zuigerstang KOGELSTANGKOP (GA-M) M10x1,25 Ø 25/32 GA-M
Brand: Metal Work
Price: 31.33 EUR
Availability: InStock

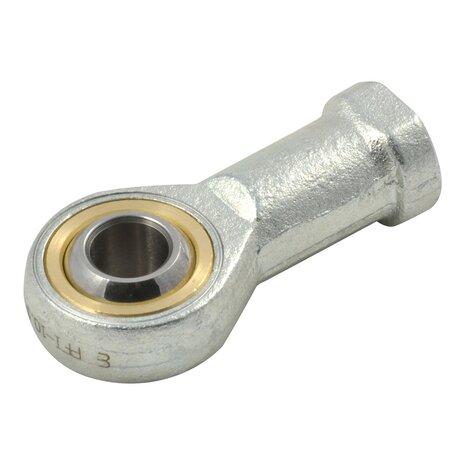

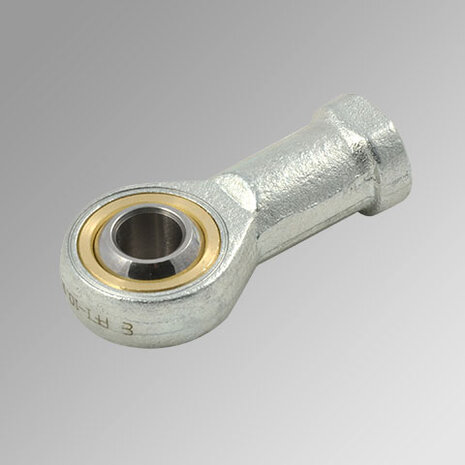

W0950322025 - Accessoire zuigerstang KOGELSTANGKOP (GA-M) M10x1,25 Ø 25/32 GA-M

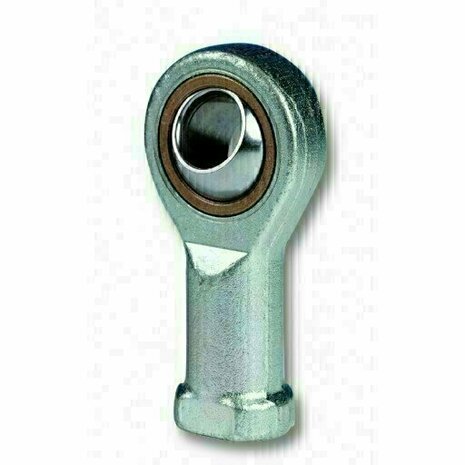

Piston rod accessory BALL JOINT ROD END (GA-M) M10x1,25 Ø 25/32 GA-M - Metal Work

Productnummer: W0950322025

EAN: 8024986007336

Verzendkosten € 7,95

Standaard levertijd 1-2 dagen

» Voor cilinder: Ø25-32 mm | Draad: M10 x 1,25

excl. btw incl. btw

32mm 25,89 31,33

40mm 30,52 36,93

50mm 52,92 64,04

80mm 70,49 85,30

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

W0950322025 - Metal Work kogelstangkop model GA-M - zuigerstangdraad M10x1.25 - voor cilinder Ø 25 / Ø 32 mm

De Metal Work is een kogelstangkop (rod-end ball joint, model GA-M) met een mannelijke draad M10x1.25, geschikt voor cilinders Ø 25 / Ø 32 mm. In tegenstelling tot een vlakke gaffel (GK-M) biedt een kogelstangkop een 3D-scharnier-vrijheid - de kogel kan in alle richtingen draaien, met een typische zwaaihoek van ±13° tot ±18° rondom de as.

Hierdoor accepteert de zuigerstang significante uitlijn-afwijkingen tussen cilinder en lastpunt zonder dat zijdelingse krachten op de pakkingen werken. Dit verlengt de levensduur dramatisch in toepassingen waar de last in 3D-ruimte beweegt of waar machine-tolerantie de uitlijning compromitteert.

Belangrijkste eigenschappen

Mannelijke draad M10x1.25

Standaard ISO 6432 / ISO 6431 zuigerstang-draad. Borg met contramoer.

3D-scharnier-vrijheid

Kogel-uniform - typisch ±13° tot ±18° zwaai in alle richtingen. Corrigeert uitlijn-afwijkingen in 3 vlakken simultaan.

Onderhoudsvrij

Veelal voorgesmeerd polymere kogel-zitting - geen periodieke smering nodig. Bij hoge frequentie of zware belasting overweeg gekoppelde Li-vet-smering.

Materiaal: verzinkt staal met gehard kogel-element

Verzinkt huis met gehard-stalen kogel - algemeen industrieel gebruik.

Specificaties

Type	Kogelstangkop / rod-end ball joint model GA-M
Draad	M10x1.25 mannelijk (male)
Geschikt voor cilinders	Ø 25 / Ø 32 mm
Materiaal	verzinkt staal met gehard kogel-element (zinc-plated steel with hardened ball insert)
Vrijheidsgraden	3 - kogel zwaait vrij in 3D
Zwaaihoek	typisch ±13° tot ±18° rondom de as
Smering	voorgesmeerd / lifetime - optioneel periodiek vetten bij zware service
Norm	DIN 648-K (rod-end), ISO 6432 / ISO 6431 (interface)
Fabrikant	Metal Work S.p.A.
HS-code	8412.90
Schroefdraad	M10x1,25
Gewicht	78,824 g

Toepassingen

Typische toepassingen:

3D-bewegingen waar last in meerdere vlakken beweegt
Robot-arm-actuatoren en multi-as positionering
Klem- en blokkeerpunten met onnauwkeurige uitlijning
Buisbiegers, draai- en kantelmechanismen
Pneumatische bedieningen in bewegende substructuren (bv. roterende tafels)

Montageadvies

Montage. Schroef de kogelstangkop op de mannelijke draad van de zuigerstang. Borg met een contramoer (Metal Work 0950xxx011, draad M10x1.25). Bevestig de externe last aan de centrale boring van de kogelhuis met een passende bout en moer.

Wanneer GA-M boven GK-M. Kies een GA-M kogelstangkop wanneer (a) de last beweegt in meer dan één vlak, (b) de uitlijning tussen cilinder en lastpunt onnauwkeurig is, of (c) er sprake is van trillingen of mechanische tolerantie-veranderingen tijdens bedrijf.

Belasting-richting. Een kogelstangkop draagt axiale belasting goed; vermijd extreme radiale of trekkrachten loodrecht op de as - de kogel-zitting is niet ontworpen voor pure radiale extractie.

Norm-conformiteit. Geometrie volgens DIN 648-K / ISO 12240 (rod-end terminologie). Cilinder-interface ISO 6432 / ISO 6431. Zink-coating conform ISO 4042; REACH/RoHS-conform.
