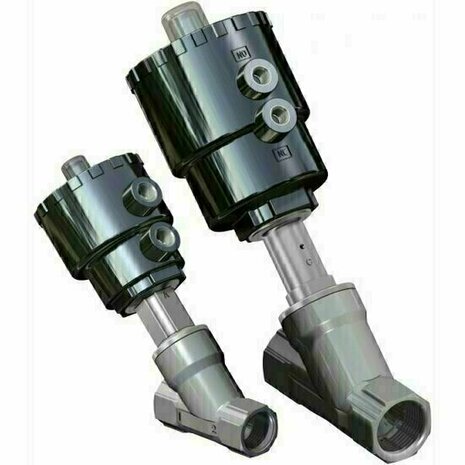

Dit is een pneumatisch aangedreven klepafsluiter (angle seat valve) voor industriële procesinstallaties. Deze uitvoering is Normally Closed (flow van boven de plug), met een aandrijfkop van diameter Ø50, nominale doorlaat DN10 en 3/8" BSPP aansluiting. Klephuis in RVS A351-CF8M (AISI 316); zitting in PTFE. PN 25, temperatuur -10°C tot +180°C (stoom 180°C tot 10 bar).
SerieOmal ARES - Angle Seat Valves (3.3)
UitvoeringNormally Closed (flow van boven de plug)
AandrijfkopØ50
Aansluiting3/8" BSPP
KlephuisRVS A351-CF8M (AISI 316)
StuurmediumPerslucht (droog of gesmeerd), gas of neutraal medium
| Fabrikant | Omal S.p.A. (Italië) |
|---|
| Serie | ARES - Angle Seat Valve PN 25 |
|---|
| Nominale doorlaat | DN10 |
|---|
| Aansluiting | 3/8" BSPP - EN 10226-1 Rp (ex ISO 7/1) |
|---|
| Bedrijfsdruk | 0-25 bar (stoom @180°C: 0-10 bar) |
|---|
| Temperatuurbereik | -10°C tot +180°C |
|---|
| Klephuis | RVS A351-CF8M (AISI 316) |
|---|
| Zitting | PTFE |
|---|
| Aandrijftype | Pneumatisch Normally Closed (flow van boven de plug) |
|---|
| Aandrijfkop diameter | Ø50 |
|---|
| Stuurmedium | Perslucht (droog of gesmeerd), gas, neutraal medium |
|---|
| Norm | PED 2014/68/EU; ATEX 2014/34/EU op aanvraag |
|---|
| Max. viscositeit medium | 600 cSt (mm²/s) |
|---|
| Montagepositie | Vrij - horizontaal, verticaal of schuin |
|---|
Geschikt voor onder andere:- Schakelfunctie in procesÂinstallaties (water, stoom, lucht, alcohol, oliën, brandstoffen)
- Stoomtoepassingen tot 180°C / 10 bar
- Zoutoplossingen en condensaten
- Op aanvraag: vacuüm-uitvoering en zuurstof-uitvoering ("X" coderingsletter)
