B2010-6PHB-14 - AVA Basic elektrische aandrijving 20 Nm, aan/uit, 24 V AC/DC, F03/F04/F05 x 14 mm

B2010-6PHB-14 - AVA Basic elektrische aandrijving 20 Nm, aan/uit, 24 V AC/DC, F03/F04/F05 x 14 mm

Name: B2010-6PHB-14 - AVA Basic elektrische aandrijving 20 Nm, aan/uit, 24 V AC/DC, F03/F04/F05 x 14 mm
Brand: AVA Actuators
Price: 373.89 EUR
Availability: InStock

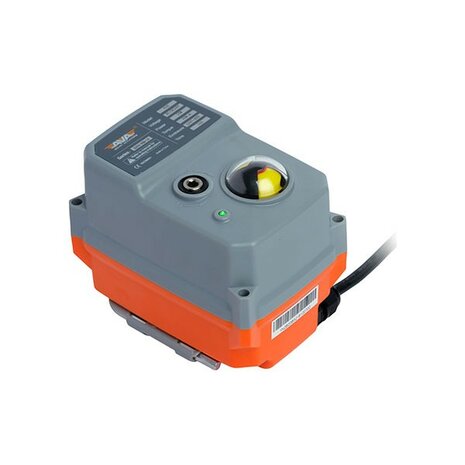

B2010-6PHB-14 - AVA Basic 20 Nm 24 V AC/DC

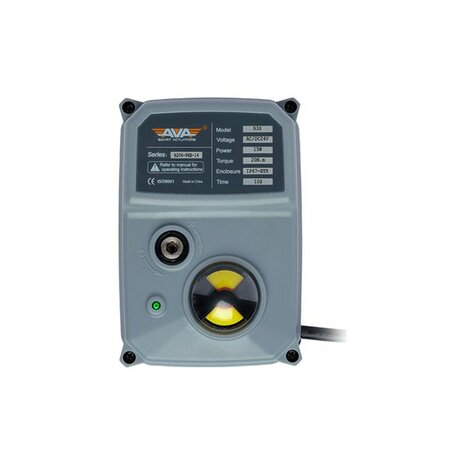

B2010-6PHB-14 - AVA Basic 20 Nm 24 V AC/DC - aanzicht 2

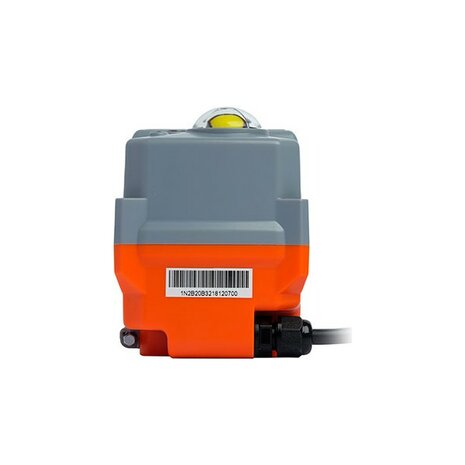

B2010-6PHB-14 - AVA Basic 20 Nm 24 V AC/DC - aanzicht 3

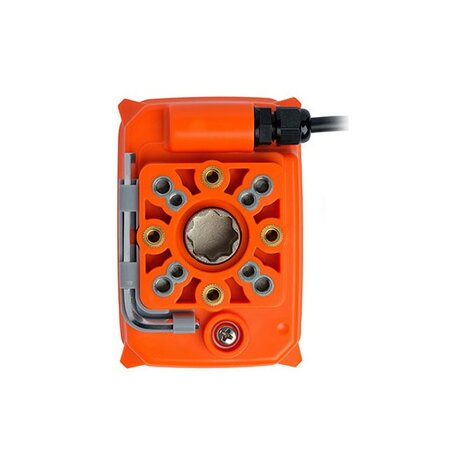

B2010-6PHB-14 - AVA Basic 20 Nm 24 V AC/DC - aanzicht 4

Productnummer: B2010-6PHB-14

Verzendkosten € 7,95

Standaard levertijd Op aanvraag

» Koppel: 20 Nm | Flens: F03/F04/F05 | Type: Basic, aan/uit | As: 14 mm | Spanning: 24 V AC/DC

€ 309,00 excl. btw

€ 373,89 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

B2010-6PHB-14 - AVA Basic elektrische aandrijving 20 Nm, aan/uit, 24 V AC/DC, F03/F04/F05 x 14 mm

Beschrijving

De B2010-6PHB-14 is een elektrische kwartslagaandrijving uit de Basic-lijn van AVA Actuators, Series 20, met een nominaal koppel van 20 Nm (losbreekkoppel 25 Nm). Hij past volgens ISO 5211 direct op een afsluiter met flens F03/F04/F05 en een as van 14 mm.

Dit is de aan/uit-uitvoering voor 24 V AC/DC (22-28 V). Een slag van open naar dicht duurt 10 s.

Technische Specificaties

Fabrikant	AVA Actuators
Serie	Series 20 Basic
Artikelnummer	B2010-6PHB-14
Uitvoering	aan/uit, kwartslag
Nominaal koppel	20 Nm
Losbreekkoppel	25 Nm
Aandrijfflens ISO 5211	F03/F04/F05 (multiflens; F04 staat 45° gedraaid)
Uitgaande as	14 mm
Voedingsspanning	24 V AC/DC (22-28 V)
Opgenomen vermogen	15 W
Looptijd 90°	10 s
Werkhoek	0-90° standaard, maximaal 0-270°; ingesteld met interne nokken
Inschakelduur	75%
Terugmelding	Mechanische eindstandmelding open/dicht met nok en microschakelaar
Behuizing	PC+PET kunststof
Beschermingsklasse	IP67 (NEMA 4X), geschikt voor buitenopstelling zonder afdekking
Elektrische aansluiting	0,8 m voorbedrade kabel, geschikt voor 300 V AC; kabelinvoer van nylon; langere kabel tegen meerprijs. Aandrijvingen zijn parallel te schakelen.
Noodbediening	Handmatige noodbediening met een inbussleutel via het deksel, voor bediening zonder spanning
Standaanwijzing	Koepelvenster dat de stand open/dicht toont
Statusled	RGB: groen = open, rood = dicht, blauw = alarm
Verwarming	Interne anticondensatieverwarming, standaard ingebouwd; werkt zolang de aandrijving onder spanning staat
Omgevingstemperatuur	-20 °C tot +60 °C
Afmetingen	H 120,92 mm x L 132 mm x B 110 mm
Montagepositie	Verticaal of horizontaal; niet ondersteboven
Goedkeuringen	CE en EMC volgens EN 60730-1:2016/A1:2019, EN IEC 60730-2-14:2019 en EN IEC 61000, gecertificeerd door TÜV; RoHS (2015/863) en REACH (1907/2006). UL 429 en CSA 22.2 zijn volgens AVA in aanvraag.
Explosieveilig	Nee, alleen voor gebruik buiten explosiegevaarlijke ruimtes
Garantie	1 jaar

Artikelnummer nieuw en oud

Nieuw artikelnummer AVA	B2010-6PHB-14
Oud artikelnummer AVA	B206-PHB-14
Opbouw van de code	B = Basic · 20 = Series 20 · 10 = aan/uit · 6 = 24 V AC/DC (22-28 V) · P = PC+PET kunststof · H = met verwarming · B = aan/uit-bedrading, 3-draads · 14 = uitgaande as 14 mm

AVA gebruikt in de huidige prijslijst een nieuwe codering. Het oude nummer B206-PHB-14 is de vorige schrijfwijze van AVA voor hetzelfde product; die staat nog op oudere documenten, zoals de databladen.

Kenmerken & Voordelen

Kunststof behuizing PC+PET met IP67 (NEMA 4X), geschikt voor buitenopstelling zonder afdekking.

Laagspanning AC en DC Werkt op 24 V wissel- en gelijkspanning (22-28 V).

Direct op de afsluiter ISO 5211-flens F03/F04/F05 met uitgaande as 14 mm, voor kogelkranen en vlinderkleppen met een passende topflens.

Ingebouwde verwarming Gaat condensvorming in het huis tegen.

Toepassingen

Kleine kogelkranen en vlinderkleppen van messing, RVS of PVC.
Luchtkleppen en andere draaiende mechanismen.

Goed om te weten

Failsafe werkt met een interne supercondensator. Geen accupack en geen mechanische veerretour. Valt de spanning weg, dan loopt een failsafe-uitvoering naar de vastgelegde stand.
Failsafe en Hi Speed zijn niet samen leverbaar.
IP67 dekt geen hogedrukreiniging. De aandrijving is getest op onderdompeling, niet op een waterstraal onder druk.
Aansluiten: open en dicht worden gestuurd met de voedingsspanning op de aders voor open en dicht; zet geen spanning op de terugmeldaders.
Op aanvraag: een uitgaande as van 11 mm, een aluminium deksel, een uitvoering voor lage temperaturen tot -40 °C, een kabelconnector WEIPU IP67 of M12 en een langere voorbedrade kabel.
