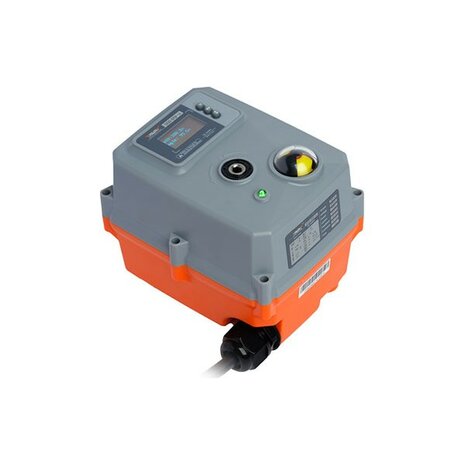

De S5010-6PHB-14 is een elektrische kwartslagaandrijving uit de Smart-lijn van AVA Actuators, Series 50, met een nominaal koppel van 50 Nm (losbreekkoppel 60 Nm). Hij past volgens ISO 5211 direct op een afsluiter met flens F05/F07 en een as van 14 mm.
Dit is de aan/uit-uitvoering voor 24 V AC/DC (22-28 V). Een slag van open naar dicht duurt 12 s.

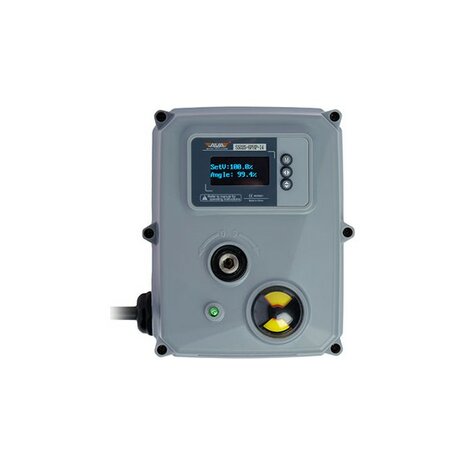

De Smart-uitvoering heeft een OLED-kleurenscherm van 1,3 inch dat de stand, het stuursignaal en meldingen toont, aanraaktoetsen voor lokale bediening open/dicht en een digitale encoder voor een absolute standmeting. In het SmartMenu, beveiligd met een code van 3 cijfers, zijn onder meer de snelheid (via PWM of puls), de werkhoek, de nauwkeurigheid, een driestandenfunctie 0-90-180° (bijvoorbeeld voor driewegkranen) en omgekeerde werking in te stellen. Bij een te hoog koppel of een motorstoring geeft de aandrijving een alarmmelding.
AVA gebruikt in de huidige prijslijst een nieuwe codering. Het oude nummer S5010-6PHE-14 is de vorige schrijfwijze van AVA voor hetzelfde product; die staat nog op oudere documenten, zoals de databladen.
Kunststof behuizing PC+PET met IP67 (NEMA 4X), geschikt voor buitenopstelling zonder afdekking.
Laagspanning AC en DC Werkt op 24 V wissel- en gelijkspanning (22-28 V).

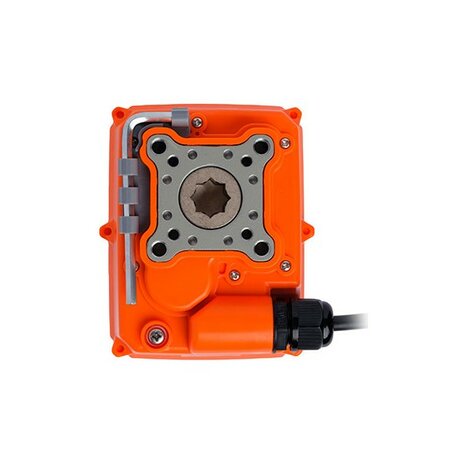

Direct op de afsluiter ISO 5211-flens F05/F07 met uitgaande as 14 mm, voor kogelkranen en vlinderkleppen met een passende topflens.
Smart met SmartMenu OLED-scherm en instellingen in het menu, zonder de aandrijving open te maken.
Ingebouwde verwarming Gaat condensvorming in het huis tegen.
