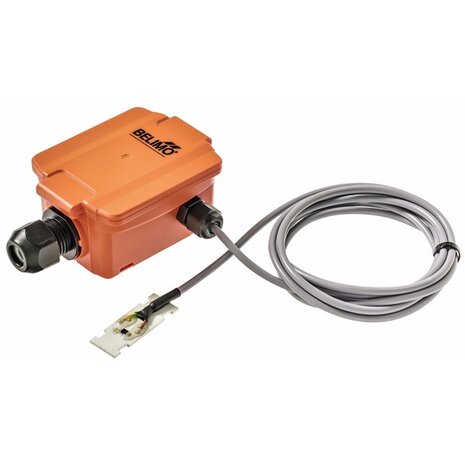

22HTH-110X - Belimo Aanlegsensor Vochtigheid / Temperatuur actief, 0...5 V, 0...10 V, Kabellengte 2 m

22HTH-110X - Belimo Aanlegsensor Vochtigheid / Temperatuur actief, 0...5 V, 0...10 V, Kabellengte 2 m

Name: 22HTH-110X - Belimo Aanlegsensor Vochtigheid / Temperatuur actief, 0...5 V, 0...10 V, Kabellengte 2 m
Brand: Belimo
Price: 332.75 EUR
Availability: InStock

Productnummer: 22HTH-110X

Verzendkosten € 7,95

Standaard levertijd 2 tot 6 weken

» Meetwaarde: Temperatuur, Vochtigheid | Uitgang: 0...5 V, 0...10 V | Spanning: AC/DC 24 V

€ 275,00 excl. btw

€ 332,75 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

22HTH-110X - Belimo Aanlegsensor Vochtigheid / Temperatuur actief, 0...5 V, 0...10 V, Kabellengte 2 m

Beschrijving

De Belimo 22HTH-110X valt bij Belimo in de productgroep Sensoren/Meters > Kanaalsensoren (Lucht).

Aanlegsensor Vochtigheid / Temperatuur

Actieve aanlegsensor (0…10 V) voor het meten van de relatieve of absolute vochtigheid en temperatuur op leidingoppervlakken. In plaats van het vochtigheidssignaal, kan de enthalpie of het dauwpunt worden geselecteerd als uitgangssignaal. Behuizing met IP65 / NEMA 4X-goedkeuring.

Omschrijving van Belimo: Aanlegsensor Vochtigheid / Temperatuur actief, 0...5 V, 0...10 V, Kabellengte 2 m.

Opmerking van Belimo: Inbegrepen onderdelen: montageplaat, spuit met warmtegeleidingspasta, kabelbinder, deuvels, schroeven

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	22HTH-110X
Productomschrijving	Aanlegsensor Vochtigheid / Temperatuur actief, 0...5 V, 0...10 V, Kabellengte 2 m
Productgroep bij Belimo	Sensoren/Meters > Kanaalsensoren (Lucht)
Nauwkeurigheid temperatuur	±0,3°C bij 25°C [±0.5°F @ 77°F]
Uitgangssignaal actieve vochtigheid	0...5 V, 0...10 V
Uitgangssignaal actieve temperatuur	0...5 V, 0...10 V
Kabellengte	2 m
Spanning AC/DC	AC/DC 24 V
Elektrische aansluiting	Aansluitklemmen
Gemeten waarden	Temperatuur, Vochtigheid
Uitgangssignaal	0...5 V, 0...10 V
Meetbereik vochtigheid	0...100% RH
Gewicht	0.14 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Functiebereik	AC 21.6...26.4 V / DC 13.5...26.4 V
Verbruik AC	0.8 VA
Verbruik DC	0.4 W
Elektrische aansluiting	Steekbaar veerbelast aansluitklemmenblok max. 2.5 mm²
Kabelinvoer	Kabelwartel met trekontlasting ø6...8 mm
Functionele gegevens
Medium	Lucht Water
Meetgegevens
Meetwaarden	Relatieve vochtigheid Absolute luchtvochtigheid Dauwpunt Enthalpie Temperatuur
Specificatie temperatuur actief
Technologie sensorelement	Capacitieve polymeersensor met kunststof kap en filtermembraan
Instellingen meetbereik temperatuur	zie de tabel in het technisch datablad
Stabiliteit op lange termijn	±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F]
Tijdconstante τ (63%) in de ruimte	Typisch 143 s
Specificatie vochtigheid
Technologie sensorelement	Capacitieve polymeersensor met kunststof kap en filtermembraan
Meetbereik	0...100% RH
Meetbereik absolute vochtigheid	instelbaar aan de meetomvormer 0...50 g/m³ (standaardinstelling) 0...80 g/m³
Meetbereik enthalpie	0...85 kJ/kg
Meetbereik dauwpunt	instelbaar aan de meetomvormer 0...50 °C [40...140°F] (standaardinstelling) -20...80°C [0...200°F]
Nauwkeurigheid	±2% tussen 20...80% RH @ 25°C
Stabiliteit op lange termijn	±0.3% RH p.a. @ 21°C @ 50% RH
Tijdconstante τ (63%) in de ruimte	Typisch 10 s
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (PELV, Protective extra-low voltage)
Beschermingsgraad IEC/EN	IP65
Beschermingsgraad NEMA/UL	NEMA 4X
EU-conformiteit	CE-markering
IEC/EN-certificering	IEC/EN 60730-1
Kwaliteitsnorm	ISO 9001
Type actie	Type 1
Stootspanning dimensionering voeding	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-20...50°C [-4...122°F]
Mediumtemperatuur	-20...60°C [-4...140°F]
Materialen
Behuizing	Deksel: PC, oranje Onderkant: PC, oranje Afdichting: NBR70, zwart UV-bestendig
Kabelwartel	PA6, zwart
